快装三通球阀特色
■ 公称压力：1.0MPa
■ 指示标采用环形箭头标，精确指示阀门开关状态
■ 有多种流通形式可选
使用场合
■ 工业自控设备、仪表产品
■ 智能化节水控制器具，节水系统执行终端
■ 环保、小排量给排水、水处理工程
认证：ISO9001

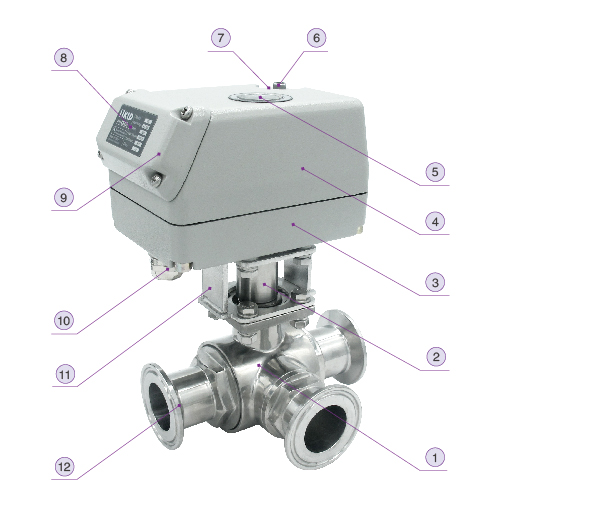

| 400快装三通不锈钢电动球阀主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304 / 316L |
1 |
|
2 |
联轴节 |
304 |
1 |
|
3 |
下盖 |
压铸铝 |
1 |
|
4 |
上盖 |
压铸铝 |
1 |
|
5 |
视窗 |
钢化玻璃 |
1 |
|
6 |
手动轴 |
45#钢镀镍 |
1 |
|
7 |
手动轴油封 |
丁腈 |
1 |
|
8 |
标签 |
PC |
1 |
|
9 |
接线盒盖 |
压铸铝 |
1 |
|
10 |
接线锁母 |
黄铜镀镍 |
1 |
|
11 |
连接架 |
304 |
1 |
|
12 |
阀盖 |
304 / 316L |
3 |

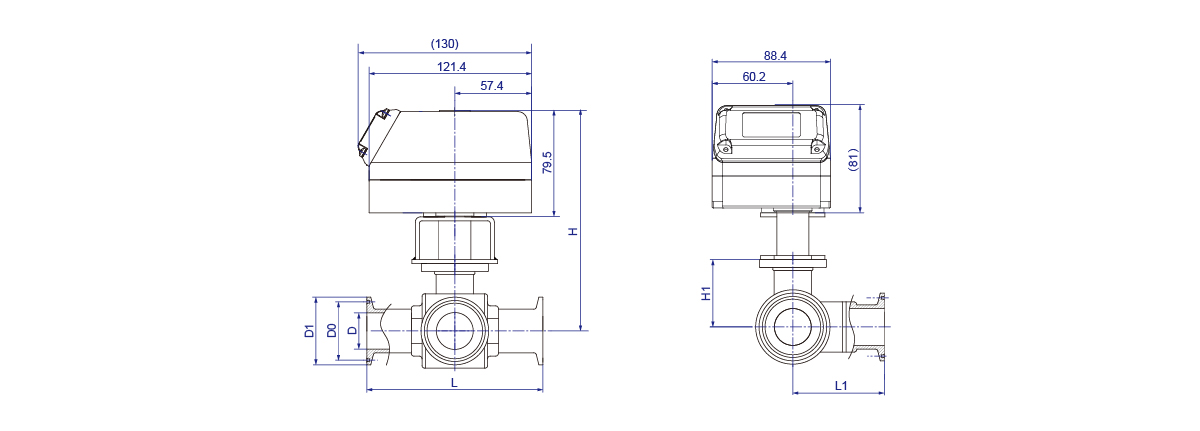

| 外形尺寸图【400,DN20-DN40】 |
主要尺寸(单位：mm)
|
口径 |
D |
D0 |
D1 |
L |
L1 |
H1 |
H |
W(Kg) |
|
DN20 |
15 |
43.5 |
50.5 |
107 |
52 |
39.0 |
154.5 |
2.4 |
|
DN25 |
21.5 |
43.5 |
50.5 |
125 |
60 |
38.5 |
160.25 |
2.7 |
|
DN32 |
27.5 |
43.5 |
50.5 |
131 |
67.5 |
41.5 |
164.75 |
2.9 |
|
DN40 |
34.5 |
43.5 |
50.5 |
147 |
75 |
48.5 |
171.50 |
3.4 |
※ 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
