产品特点

调节型电动阀产品特色

■寿命高达7万次

■体积小巧

■可选手轮操作

■等百分比、线性等多种流量特性可选

使用场合

■工业自控设备、仪表产品

■智能化节水控制器具、节水系统执行终端

■环保、小排量、给排水、水处理工程

认证：ISO9001

快速连接

阀门知识控制方式下载当前PDF

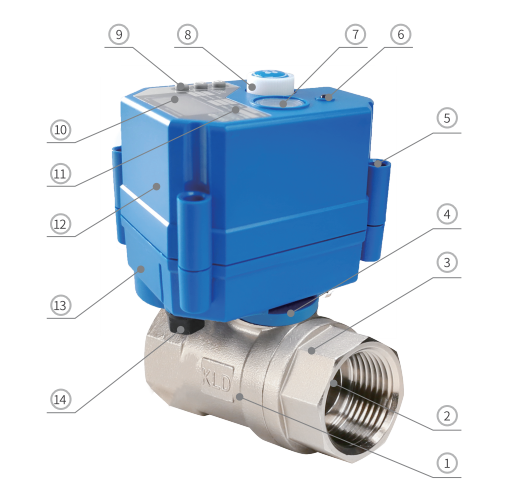

主要部件示意图

主要部件材质选择列表

序号	部件名称	可选材质	数量
1	阀体	黄铜镀镍 / 304 / 316L	1
2	阀球	304 / 316L / PPO / 特殊耐磨球	1
3	阀盖	黄铜镀镍 / 304 / 316L	1
4	连接架	PA66	1
5	螺钉	304	4
6	视窗	透明PC	1
7	手轮	POM	1
8	标签	PC	1
9	按键	橡胶	3
10	液晶屏	OLED	1
11	上盖	PC合金 ※	1
12	下盖	PC合金 ※	1
13	阀杆垫片	PTFE	1

※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

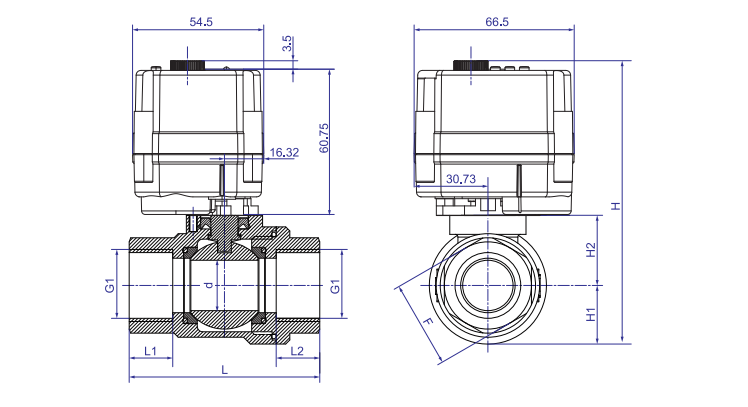

外形尺寸图

阀体尺寸(单位：mm)

阀体类型	接口形式	口径	d	L1=L2	L	H	H1	H2	F	G1=G2	材质	W(Kg)
全通径	双内丝	DN8	8	11.0	43	89.00	11.0	18.25	17	G1/4″	Cu/304/316L	0.28
		DN10	10	11.5	50	92.00	12.5	19.75	20	G3/8″	Cu/304/317L	0.30
		DN15	15	13.0	57	97.50	16.5	21.25	27	G1/2″	Cu/304/318L	0.41
		DN20	20	16.0	70	106.75	21.5	25.75	32	G3/4″	Cu/304/319L	0.56
缩径型		DN25	20	18.0	76	105.75	21.5	24.75	38	G1″	Cu/304/320L	0.58

注：1.接口螺纹可选NPT、G等，订货时需注明。

2.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。

3.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。

功能参数

开关阀时间	5秒 ※1
阀球转动角度	90°
使用寿命	标称7万次 ※2
防护等级	IP67
手动功能	有
指示窗

注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 此寿命是在压力1.0Mpa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。

工作条件

环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露) ----IP67型产品适用
环境湿度
介质温度	0-100℃
介质压力	≤1.0MPa

注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

流量特性示意图

KV值选型表

KV范围	线性	近似等百分比
KV范围	线性	PI型							PV型		XV型
DN8	0.30-0.90										1.30
DN10	0.38-1.55	0.19	0.23	0.36	0.68				0.91	0.64	1.79
DN15	0.64-3.20	0.26	0.35	0.53	1.17	1.79			2.09	1.55	5.26
DN20	1.82-5.16				1.52	2.38	3.14		3.41		7.62
DN25	1.03-8.60				1.68	2.86	3.72	4.65	5.40		16.47

手动示意图

手动使用说明

■ 手动功能必须断电使用

■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
