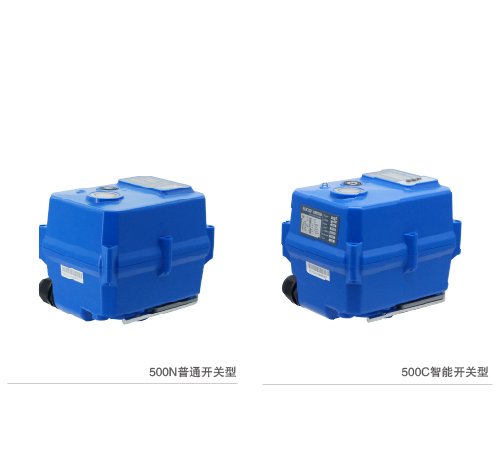

双由令塑胶球阀特色
■公称压力:1.0Mpa
■接口规格可有螺纹、插粘或法兰可选
■指示标采用环形箭头标,精确指示阀门开关状态
■阀体为塑胶材料,耐腐蚀强
■体积小巧、适合小型设备
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■暖通、洗浴行业
■尤其适合ClO2、O3系统使用
认证:ISO9001

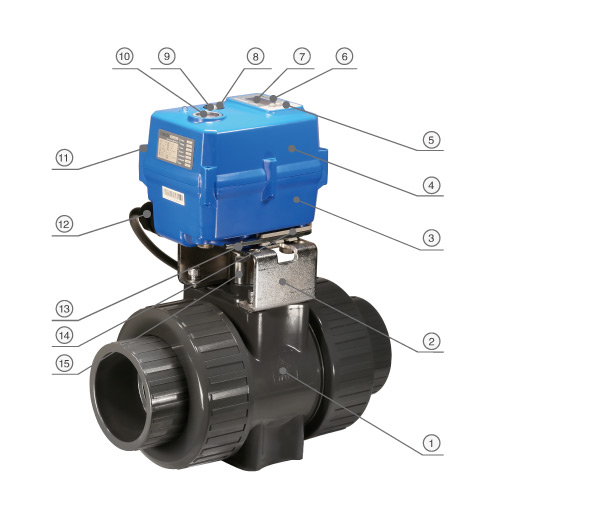

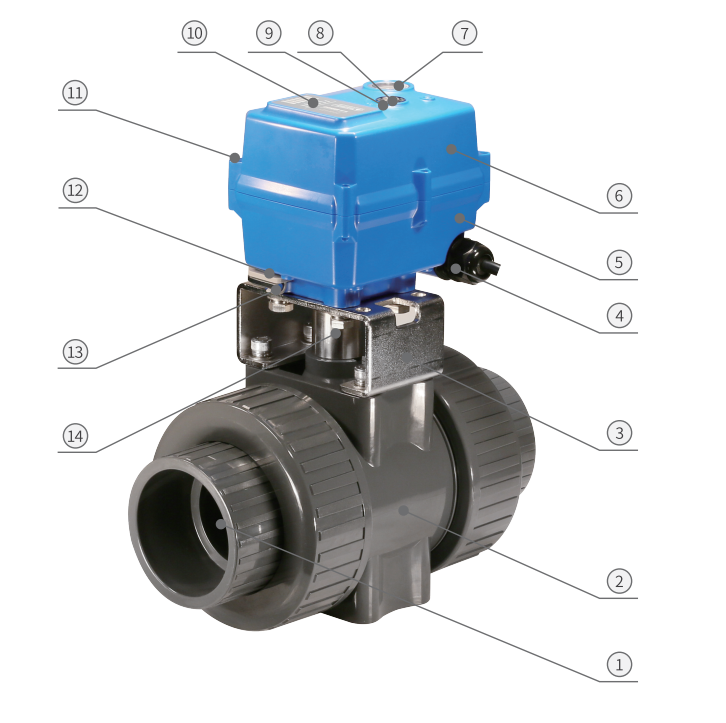

主要部件示意图 | 主要部件材质选择列表 |
序号 |
部件名称 |
可选材质 |
数量 |
1 |
阀体 |
UPVC / CPVC |
1 |
2 |
连接架 |
304 |
1 |
3 |
下盖 |
耐热ABS / 压铸铝 |
1 |
4 |
上盖 |
耐热ABS / 压铸铝 |
1 |
5 |
按键 |
橡胶 |
3 |
6 |
标签 |
PC |
1 |
7 |
1.3寸液晶屏 |
OLED |
1 |
8 |
手动轴 |
304 |
1 |
9 |
手动轴油封 |
NBR丁腈 |
1 |
10 |
指示窗 |
透明AS |
1 |
11 |
螺钉 |
304 |
6 |
12 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
13 |
六角扳手 |
工具钢 |
1 |
14 |
六角扳手固定架 |
耐热ABS |
1 |
15 |
联轴节 |
304 |
1 |
※ |
阀球 |
UPVC / CPVC |
1 |

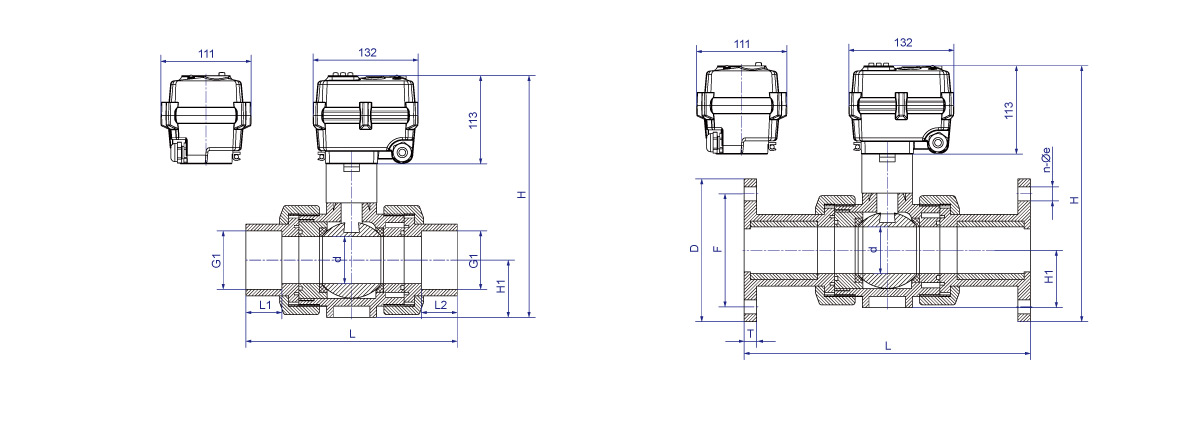

外形尺寸图【500N普通型,DN65/DN80,螺纹/插粘】 | 外形尺寸图【500C智能型,DN65/DN80,法兰】 |
主要尺寸(单位:mm)
口径 |
d |
L1=L2 |
G1 |
L |
D |
F |
n-φe |
T |
H |
W(Kg) |
||||||
插粘 |
插粘 |
插粘 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
插粘 |
法兰 |
插粘 |
法兰 |
|||||
GB |
ANSI |
GB |
ANSI |
GB |
ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
||||
DN65 |
61.00 |
46.00 |
44.45 |
75.30 |
73.38 |
275.00 |
271.90 |
371.00 |
183.00 |
145.00 |
4-18 |
16.00 |
310.00 |
328.00 |
5.10 |
6.80 |
DN80 |
69.00 |
51.00 |
51.30 |
90.30 |
89.31 |
300.50 |
301.10 |
420.00 |
200.00 |
160.00 |
8-18 |
18.00 |
327.00 |
345.00 |
6.80 |
9.00 |
阀球转动角度 |
90° |
使用寿命 |
1万次 |
防护等级 |
IP67,防潮型可选 |
手动功能 |
标配(手动装置必须在断电情况下使用) |
指示窗 |
|
环境温度 |
-20℃至60℃ |
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
相对湿度>85% ----防潮型产品适用 |
|
介质温度 |
0-45℃ |
注: 1.您须根据合同指标和要求使用电动阀门,在有人身伤害和重大财产损失危险的使用场合,
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时,应友好协商解决,不能协商解决的,可以向对方所在地法院起诉。
