对夹式金属蝶阀特色
■公称压力：1.0Mpa、1.6Mpa
■指示标采用环形箭头标，精确指示阀门开关状态
■拆卸容易，维护方便
■体积小巧、适合小型设备
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001

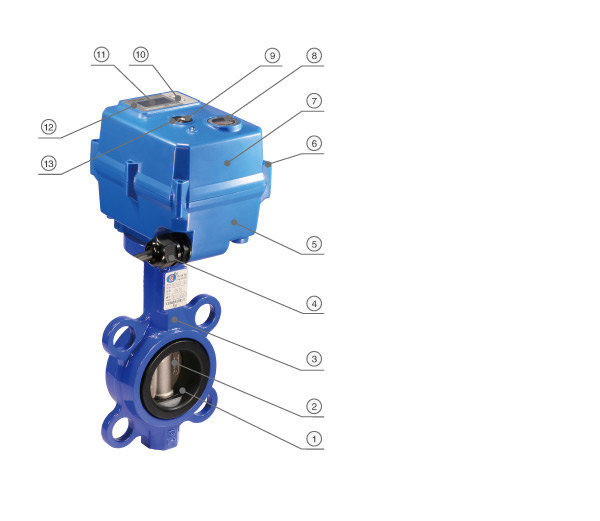

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
蝶板密封 |
EPDM / FPM / NBR |
1 |
|
2 |
蝶板 |
304 / 316 / 尼龙包铁 |
1 |
|
3 |
阀体 |
铸铝 / 铸铁 |
1 |
|
4 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
5 |
下盖 |
PC合金 ※ / 压铸铝 |
1 |
|
6 |
螺钉 |
304 |
6 |
|
7 |
上盖 |
PC合金 ※ / 压铸铝 |
1 |
|
8 |
指示窗 |
透明PC |
1 |
|
9 |
手动轴 |
304 |
1 |
|
10 |
按键 |
橡胶 |
3 |
|
11 |
1.3寸液晶屏 |
OLED |
1 |
|
12 |
标签 |
PC |
1 |
|
13 |
手动轴油封 |
NBR丁腈 |
1 |
|
※1 |
六角扳手固定架 |
耐热ABS |
1 |
|
※2 |
六角扳手 |
工具钢 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

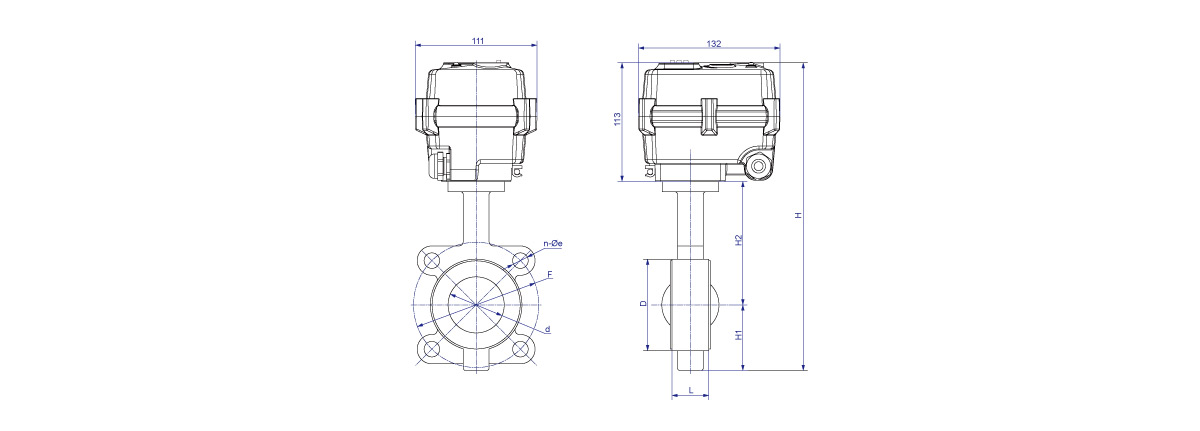

| 外形尺寸图【DN50-DN65】 |
主要尺寸(单位：mm)
|
口径 |
d |
H1 |
H2 |
H |
D |
F |
L |
n-φe |
W(Kg) |
|
DN50 |
32.00 |
70.00 |
130.00 |
313.00 |
94.00 |
125.00 |
42.00 |
4-18 |
3.90 |
|
DN65 |
47.00 |
80.00 |
143.00 |
336.00 |
110.00 |
142.00 |
45.00 |
4-22 |
4.10 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
