对夹式金属蝶阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■体积小巧，安装方便
■可以内置断电复位
■可选择高速6秒/1秒
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：CE、ISO9001
| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
蝶板 |
304/316/尼龙包铁 |
1 |
|
2 |
蝶板密封 |
EPDM/FPM/NBR |
1 |
|
3 |
阀体 |
铸铝/铸铁 |
1 |
|
4 |
下盖 |
耐热ABS/压铸铝 |
1 |
|
5 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
6 |
螺钉 |
304 |
4 |
|
7 |
指示窗 |
透明AS |
1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
手动轴油封 |
NBR丁腈 |
1 |
|
10 |
标签 |
PC |
1 |
|
11 |
上盖 |
耐热ABS/压铸铝 |
1 |
|
12 |
六角扳手固定架 |
耐热ABS |
1 |
|
13 |
六角扳手 |
工具钢 |
1 |

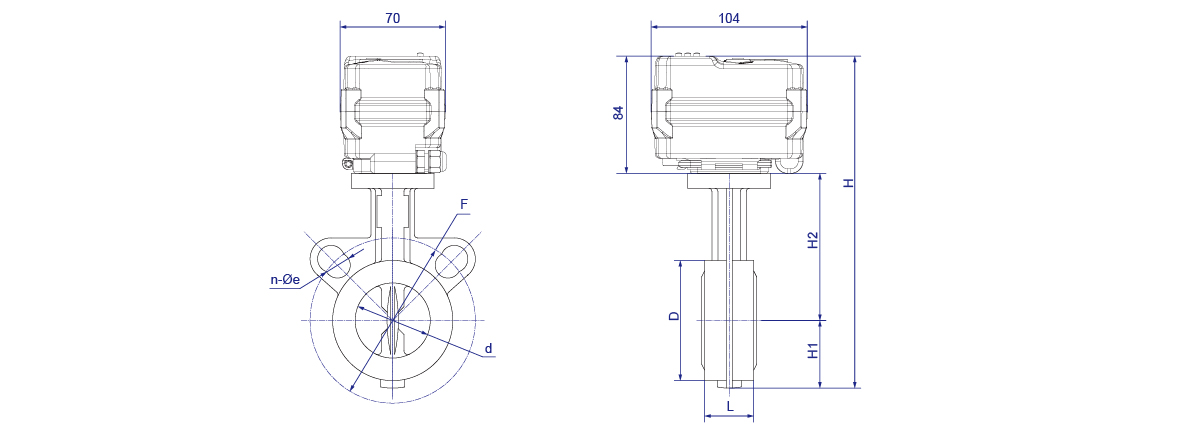

| 外形尺寸图【DN25-DN50】 |
主要尺寸(单位：mm)
|
口径 |
d |
H1 |
H2 |
H |
D |
F |
L |
n-Φe |
W(Kg) |
|
DN25-32 |
30.00 |
52.00 |
96.00 |
217.00 |
70.00 |
100.00 |
32.70 |
2-17 |
1.78 |
|
DN40 |
30.00 |
71.00 |
120.00 |
227.00 |
80.00 |
110.00 |
32.70 |
2-17 |
2.27 |
|
DN50 |
32.00 |
70.00 |
130.00 |
284.00 |
94.00 |
125.00 |
42.00 |
4-18 |
2.79 |
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
工作条件
|
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
