双由令塑胶球阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速6秒/1秒
■阀体为塑胶材质，耐腐蚀强
■体积小巧、适合小型设备
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■暖通、洗浴行业
■尤其适合ClO2、O3系统使用
认证：CE、ISO9001

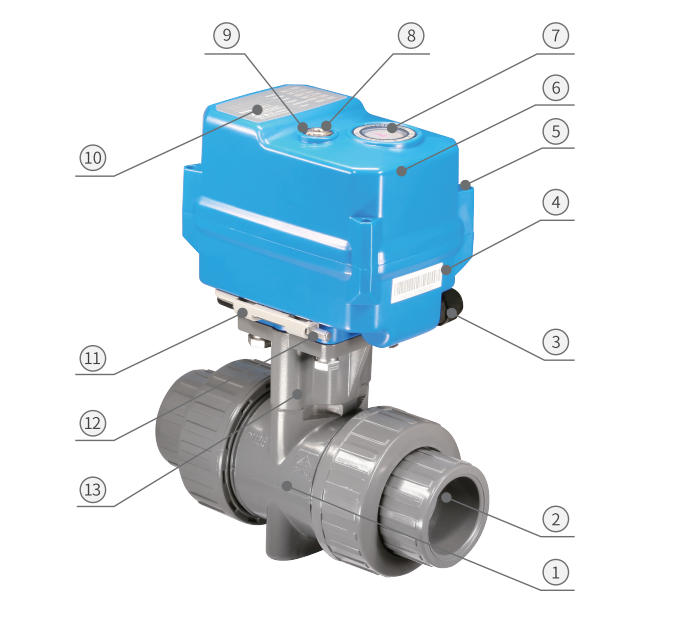

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC / CPVC |
1 |
|
2 |
阀球 |
UPVC / CPVC |
1 |
|
3 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
4 |
下盖 |
PC合金※ / 压铸铝 |
1 |
|
5 |
螺钉 |
304 |
4 |
|
6 |
上盖 |
PC合金※ / 压铸铝 |
1 |
|
7 |
指示窗 |
透明PC |
1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
按键 |
橡胶 |
3 |
|
10 |
手动轴油封 |
NBR丁腈 |
1 |
|
11 |
1.3寸液晶屏 |
OLED |
1 |
|
12 |
标签 |
PC |
1 |
|
13 |
六角扳手固定架 |
耐热ABS |
1 |
|
14 |
六角扳手 |
工具钢 |
1 |
|
15 |
支架 |
ABS |
1 |
|
16 |
联轴节 |
304 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

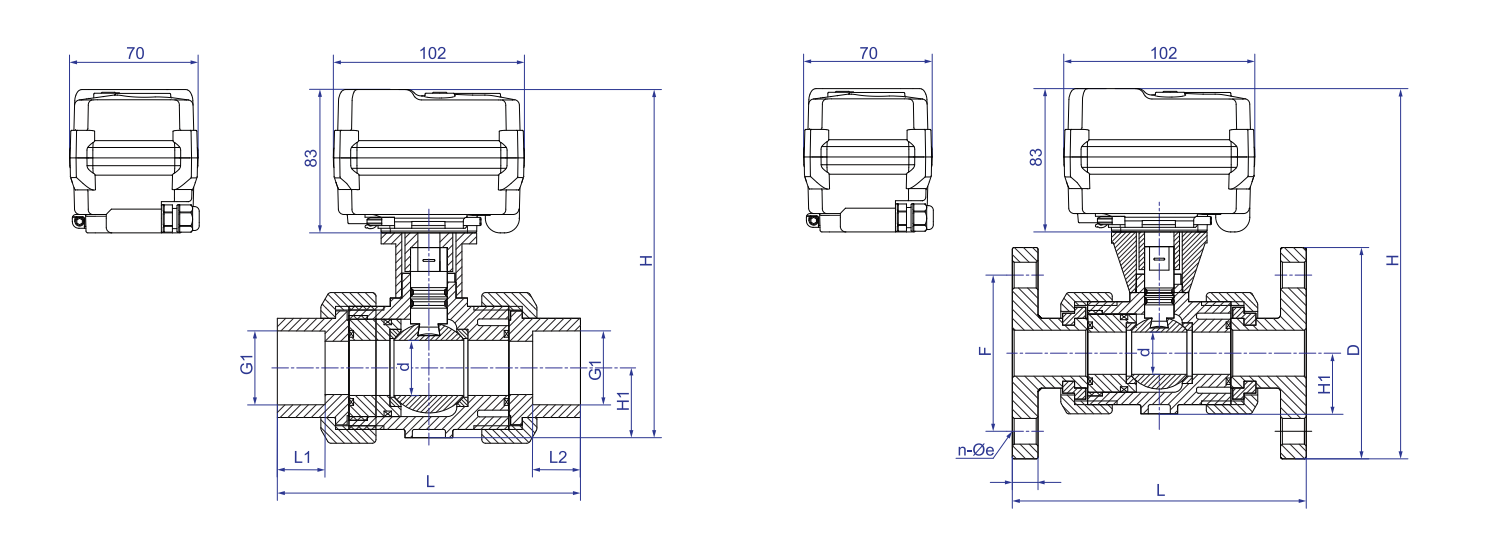

| 外形尺寸图【DN15-DN50,螺纹/插粘】 | 外形尺寸图【DN15-DN50,法兰】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1=G2 |
L |
D |
F |
n-Φe |
T |
H |
W(Kg) |
||||||||||||
|
螺纹/插粘 |
螺纹 |
插粘 |
螺纹/插粘 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
螺纹/插粘 |
法兰 |
||||||||||||
|
GB |
ANSI |
GB |
ANSI |
GB |
ANSI |
GB/ANSI |
GB |
ANSI |
GB |
ANSI |
GB |
ANSI |
GB |
ANSI |
GB/ANSI |
GB/ANSI |
GB |
ANSI |
螺纹/插粘 |
法兰 |
||
|
DN15 |
13.00 |
16.00 |
22.22 |
G1/2″ |
NPT 1/2″ |
20.30 |
21.54 |
112.00 |
130.00 |
143.00 |
95.00 |
89.00 |
65.00 |
60.00 |
4-14 |
4-16 |
13.00 |
150.00 |
175.00 |
172.00 |
0.90 |
1.20 |
|
DN20 |
18.00 |
19.00 |
25.40 |
G3/4″ |
NPT 3/4″ |
25.30 |
26.87 |
132.00 |
150.00 |
172.00 |
105.00 |
98.00 |
75.00 |
70.00 |
4-14 |
4-16 |
14.00 |
165.00 |
190.00 |
186.50 |
1.00 |
1.30 |
|
DN25 |
23.00 |
22.00 |
28.58 |
G1″ |
NPT 1″ |
32.30 |
33.65 |
144.00 |
160.00 |
187.00 |
115.00 |
108.00 |
85.00 |
79.00 |
4-14 |
4-16 |
14.00 |
183.00 |
207.50 |
204.00 |
1.10 |
1.60 |
|
DN32 |
30.00 |
26.00 |
31.75 |
G1-1/4″ |
NPT 1-1/4″ |
40.30 |
42.42 |
165.00 |
180.00 |
190.00 |
140.00 |
117.00 |
100.00 |
89.00 |
4-18 |
4-16 |
16.00 |
198.50 |
227.50 |
216.00 |
1.40 |
2.10 |
|
DN40 |
38.00 |
31.00 |
34.93 |
G1-1/2″ |
NPT 1-1/2″ |
50.30 |
48.56 |
171.00 |
200.00 |
212.00 |
150.00 |
127.00 |
110.00 |
98.00 |
4-18 |
4-16 |
16.00 |
217.50 |
243.50 |
232.00 |
1.60 |
2.50 |
|
DN50 |
48.00 |
38.00 |
38.10 |
G2″ |
NPT 2″ |
63.30 |
60.63 |
200.00 |
230.00 |
234.00 |
165.00 |
152.00 |
125.00 |
121.00 |
4-18 |
4-19 |
16.00 |
244.50 |
267.00 |
260.50 |
2.60 |
3.70 |
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
工作条件
|
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
