高平台卧式三通球阀特色
■公称压力：6.4Mpa
■接口规格可有NPT或国标可选
■指示标采用环形箭头标，精确指示阀门开关状态
■有多种流通形式可选
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量给排水、水处理工程
认证：ISO9001

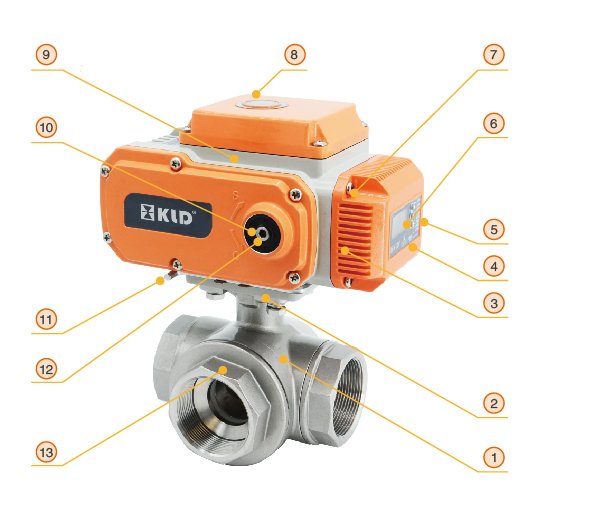

| 1000C智能型高平台卧式三通球阀主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304 / 316 |
1 |
|
2 |
六角扳手固定卡 |
304 |
1 |
|
3 |
接线盒 ※1 |
耐热ABS |
1 |
|
4 |
标签 |
PC |
1 |
|
5 |
按键 ※2 |
橡胶 |
3 |
|
6 |
1.3寸液晶屏 ※2 |
OLED |
1 |
|
7 |
螺钉 |
304 |
17 |
|
8 |
指示窗 |
钢化玻璃 |
1 |
|
9 |
执行器本体 |
压铸铝 |
1 |
|
10 |
手动轴油封 |
丁腈 |
1 |
|
11 |
六角扳手 |
工具钢 |
1 |
|
12 |
手动轴 |
304 |
1 |
|
13 |
阀盖 |
304 / 316 |
3 |
※1 普通开关型接线盒盖材质为压铸铝。
※2 普通开关型无按键和1.3寸液晶屏。

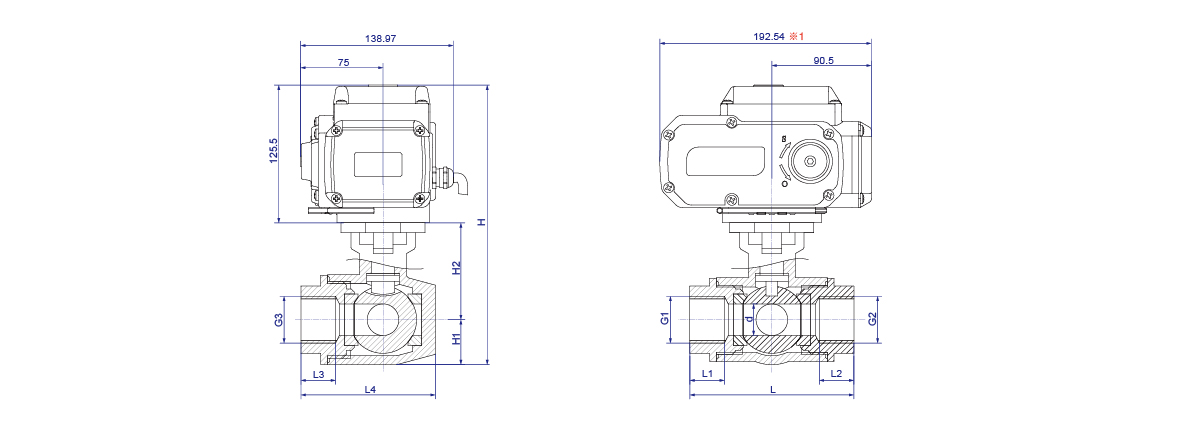

| 外形尺寸图【1000C,DN50】 |
主要尺寸(单位：mm)
|
口径 |
d |
G1=G2=G3 |
L1=L2=L3 |
L |
L4 |
H1 |
H2 |
H |
F |
W(Kg) |
|
DN50 |
38 |
G2″ |
24 |
146.8 |
123 |
48.5 |
82.8 |
256.8 |
70 |
8.72 |
※1 1000C智能型执行器长度为209.54mm。
※2 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
