快装卧三通球阀特色
■公称压力：1.0Mpa
■指示标采用环形箭头标，精确指示阀门开关状态
■阀球孔径与阀盖通径一致，确保流通能力最大
■体积小巧、安装方便、适合小型设备
使用场合
■环保、小排量、给排水、水处理工程
■智能化节水控制器具，节水系统执行终端
认证：ISO9001

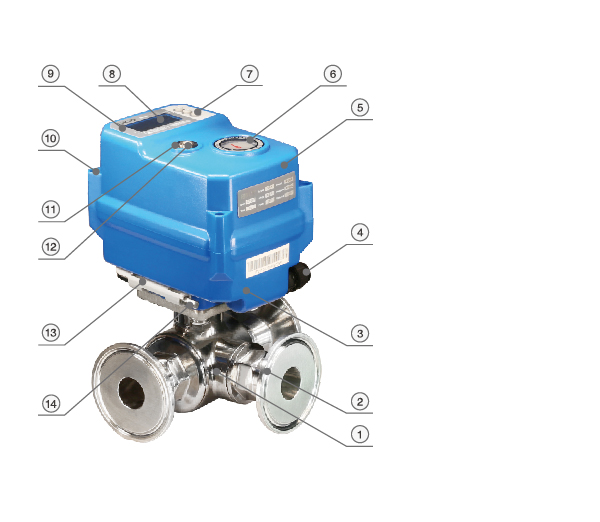

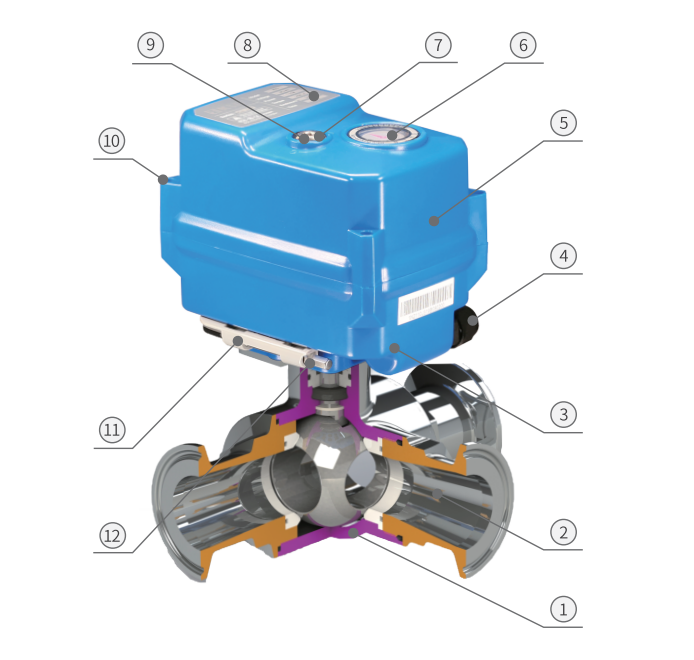

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304 / 316 / 316L |
1 |
|
2 |
阀盖 |
304 / 316 / 316L |
3 |
|
3 |
下盖 |
耐热ABS / 压铸铝 |
1 |
|
4 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
5 |
上盖 |
耐热ABS / 压铸铝 |
1 |
|
6 |
指示窗 |
透明AS |
1 |
|
7 |
按键 |
橡胶 |
3 |
|
8 |
1.3寸液晶屏 |
OLED |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
螺钉 |
304 |
4 |
|
11 |
手动轴 |
PC |
1 |
|
12 |
手动轴油封 |
NBR丁腈 |
1 |
|
13 |
六角扳手固定架 |
耐热ABS |
1 |
|
14 |
六角扳手 |
工具钢 |
1 |

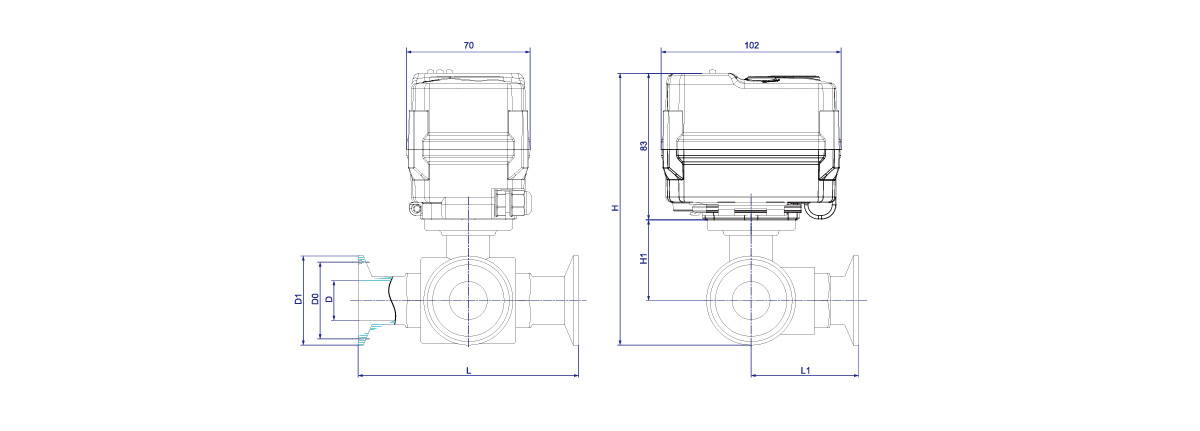

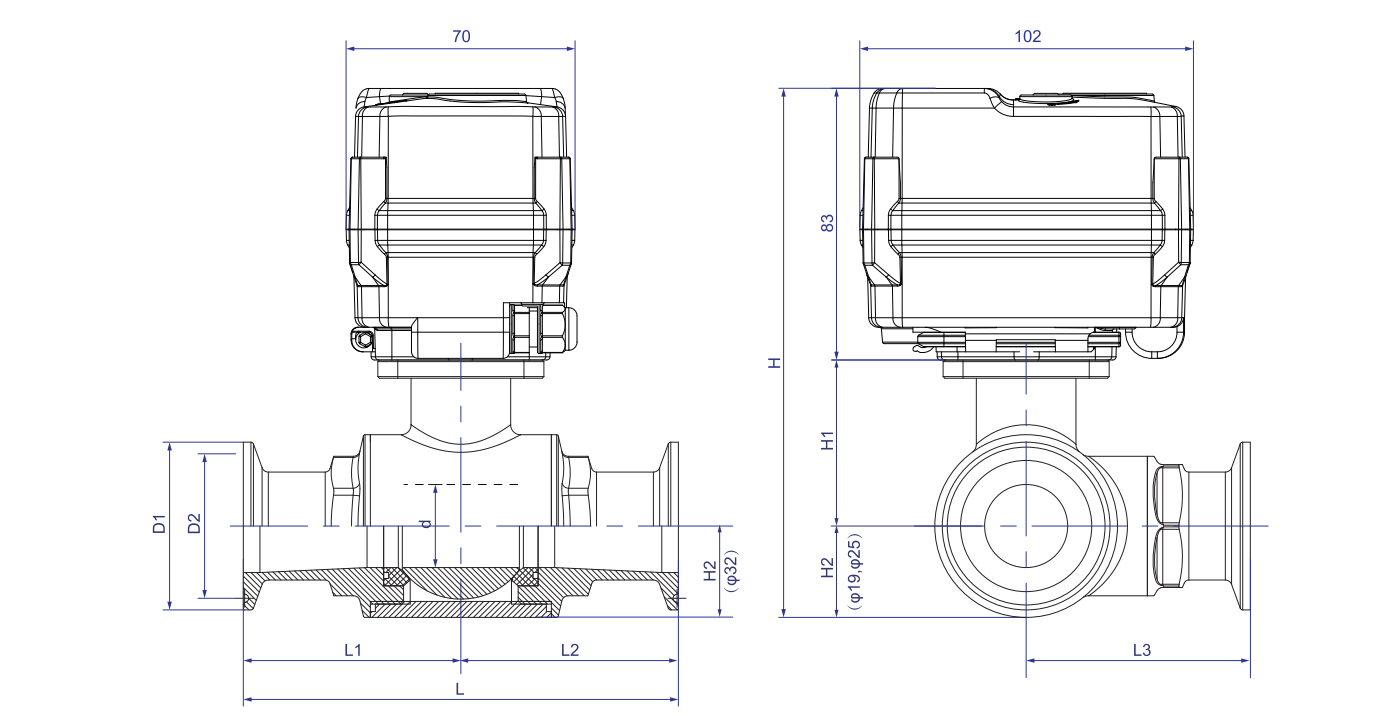

| 外形尺寸图【200C,DN20-DN32】 |
主要尺寸(单位：mm)
|
口径 |
D |
D0 |
D1 |
L |
L1 |
H1 |
H |
W(Kg) |
|
φ19 |
15.00 |
43.50 |
50.50 |
108.00 |
52.00 |
44.25 |
152.50 |
1.50 |
|
φ25 |
21.50 |
43.50 |
50.50 |
125.00 |
60.00 |
45.75 |
154.00 |
1.80 |
|
φ32 |
27.50 |
43.50 |
50.50 |
131.50 |
67.50 |
46.25 |
160.00 |
2.00 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
