快装直通球阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速6s/1s
■体积小巧、安装方便、适合小型设备
使用场合
■环保、小排量、给排水、水处理工程
■智能化节水控制器具，节水系统执行终端
认证：ISO9001

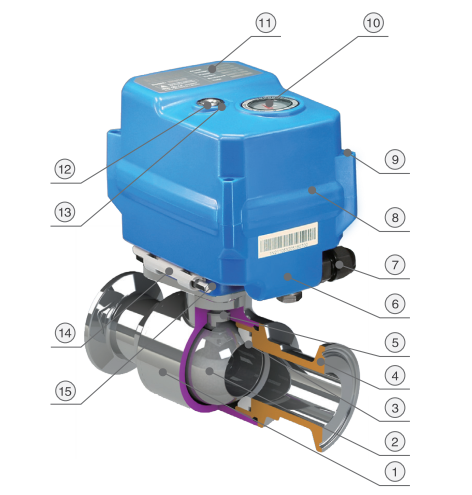

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304 / 316 /316L |
1 |
|
2 |
阀球 | 304 / 316 /316L |
1 |
|
3 |
球垫 | PTFE |
2 |
|
4 |
阀盖 |
304 / 316 /316L |
1 |
|
5 |
阀杆 | 304 / 316 /316L |
1 |
|
6 |
下盖 |
PC合金※ / 压铸铝 |
1 |
|
7 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
8 |
上盖 |
PC合金※ / 压铸铝 |
1 |
|
9 |
螺钉 |
304 |
4 |
|
10 |
指示窗 |
透明PC |
1 |
|
11 |
按键 |
橡胶 |
1 |
|
12 |
手动轴 |
304 |
1 |
|
13 |
手动轴油封 |
NBR丁腈 |
1 |
|
14 |
六角扳手固定架 |
耐热ABS |
1 |
|
15 |
六角扳手 |
工具钢 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

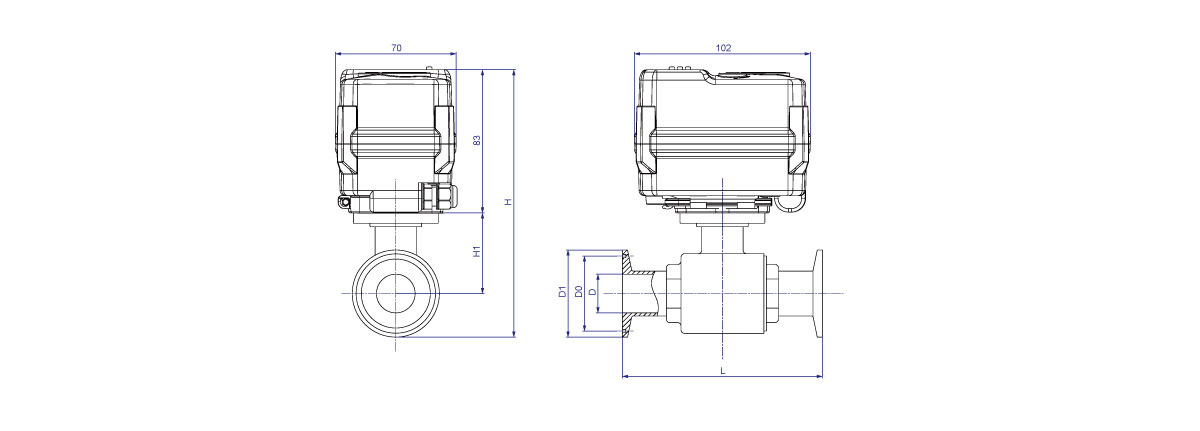

| 外形尺寸图【Φ19-Φ38】 |
主要尺寸(单位：mm)
|
口径 |
D |
D0 |
D1 |
L |
H1 |
H |
W(Kg) |
|
φ19 |
15.00 |
43.50 |
50.50 |
103.00 |
42.75 |
151.00 |
1.40 |
|
φ25 |
20.00 |
43.50 |
50.50 |
116.00 |
39.50 |
147.80 |
1.50 |
|
φ32 |
25.00 |
43.50 |
50.50 |
122.00 |
47.00 |
155.30 |
2.30 |
|
φ38 |
32.00 | 43.50 | 50.50 | 136.00 | 51.20 | 164.20 | - |
|
阀球转动角度 |
90° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃（其他环境温度可定制） |
| 环境湿度 | 5-95%RH 相对湿度，无结露（不同使用环境可分级定制） |
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
