三片式不锈钢球阀特色
■公称压力：4.0Mpa、6.4Mpa
■接口规格可有螺纹、承插焊或对焊可选
■指示标采用环形箭头标，精确指示阀门开关状态
■阀体结构简单，维护方便
■体积小巧、适合小型设备
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001
| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304 / 316 |
1 |
|
2 |
螺栓 |
304 / 316 |
4 |
|
3 |
阀盖 |
304 / 316 |
2 |
|
4 |
阀体 |
304 / 316 |
1 |
|
5 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
6 |
下盖 |
耐热ABS / 压铸铝 |
1 |
|
7 |
上盖 |
耐热ABS / 压铸铝 |
1 |
|
8 |
指示窗 |
透明AS |
1 |
|
9 |
按键 |
橡胶 |
3 |
|
10 |
1.3寸液晶屏 |
OLED |
1 |
|
11 |
标签 |
PC |
1 |
|
12 |
螺钉 |
304 |
6 |
|
13 |
手动轴 |
304 |
1 |
|
14 |
手动轴油封 |
NBR丁腈 |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

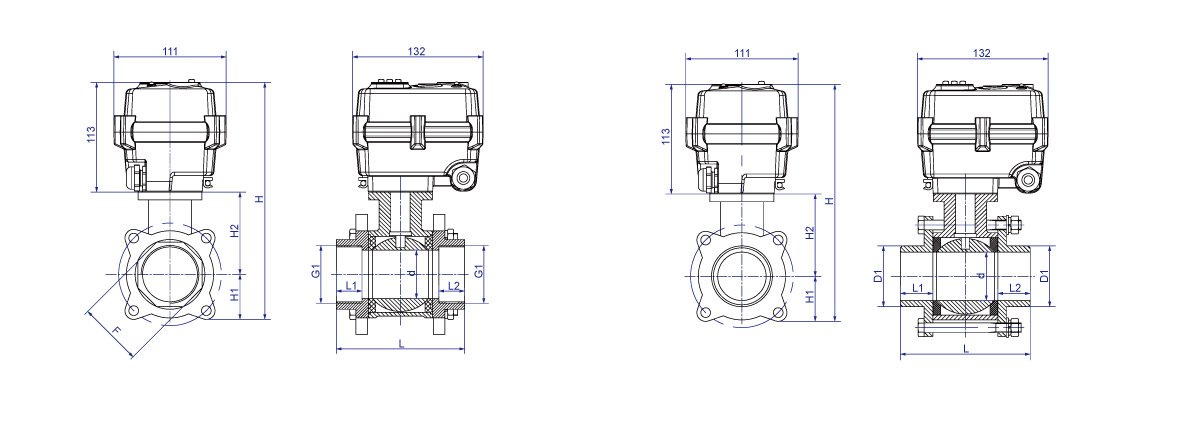

| 外形尺寸图【500N,DN32-DN50,螺纹/承插焊】 | 外形尺寸图【500C,DN32-DN50,对焊】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1 |
D1 |
L |
H1 |
H2 |
H |
F |
W(Kg) |
||||
|
螺纹 |
承插焊 |
对焊 |
螺纹 |
承插焊 |
对焊 |
螺纹/承插焊 |
对焊 |
|||||||
|
DN32 |
32.00 |
25.00 |
12.70 |
26.50 |
G1-1/4" |
42.60 |
43.00 |
105.00 |
97.00 |
36.50 |
60.00 |
209.50 |
51.70 |
3.40 |
|
DN40 |
38.00 |
23.50 |
12.70 |
29.50 |
G1-1/2" |
48.70 |
50.00 |
113.00 |
113.00 |
40.00 |
70.00 |
223.00 |
55.40 |
4.20 |
|
DN50 |
50.00 |
26.50 |
16.00 |
33.50 |
G2" |
61.10 |
62.00 |
134.00 |
134.00 |
46.50 |
85.00 |
244.50 |
66.50 |
5.50 |
※ 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
※ 高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变化恕不另行通知！
2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
