三片式不锈钢球阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速6s/1s
■三片式球阀，安装方便
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001

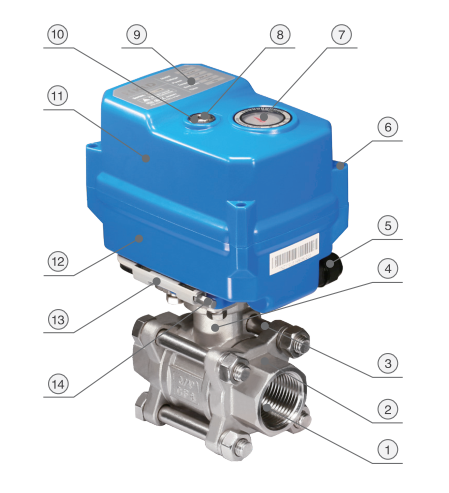

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304 / 316 |
1 |
| 2 | 阀盖 | 304 / 316 |
2 |
|
3 |
螺栓 | 304 / 316 |
4 |
|
4 |
阀体 | 304 / 316 |
1 |
|
5 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
6 |
螺钉 |
304 |
4 |
|
7 |
指示窗 |
透明PC |
1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
手动轴油封 |
NBR丁腈 |
1 |
|
11 |
上盖 |
PC合金※ / 压铸铝 |
1 |
|
12 |
下盖 |
PC合金※ / 压铸铝 |
1 |
|
13 |
六角扳手固定架 |
耐热ABS |
1 |
| 14 | 六角扳手 | 工具钢 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

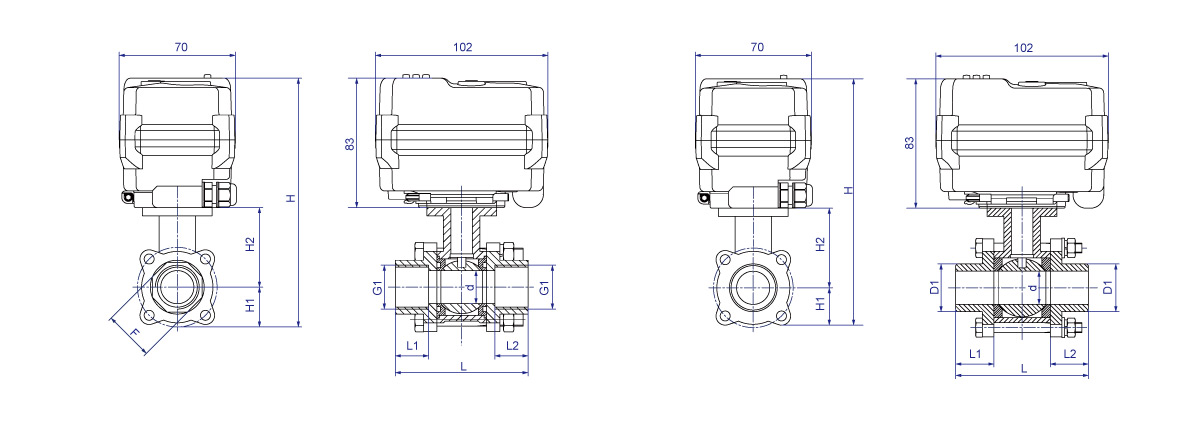

| 外形尺寸图【DN15-DN25,螺纹/承插焊】 | 外形尺寸图【DN15-DN25,对焊】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1 |
D1 |
L |
H1 |
H2 |
H |
F |
W（Kg） |
|||||
|
螺纹 |
承插焊 |
对焊 |
螺纹 |
承插焊 |
对焊 |
螺纹 |
承插焊 |
对焊 | |||||||
|
DN15 |
15.00 |
20.00 |
10.00 |
20.00 |
G1/2” |
21.70 |
22.50 |
72.00 |
72.00 |
63.00 |
22.50 |
42.00 |
147.50 |
26.00 |
1.20 |
|
DN20 |
20.00 |
20.00 |
13.00 |
23.00 |
G3/4” |
27.10 |
27.50 |
80.00 |
80.00 |
78.00 |
25.00 |
48.00 |
153.50 |
32.00 |
1.40 |
|
DN25 |
25.00 |
20.00 |
13.00 |
24.00 |
G1” |
33.90 |
34.00 |
85.00 |
85.00 |
87.00 |
30.00 |
55.00 |
168.00 |
40.00 |
1.70 |
※ 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
※ 高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
注意：2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
