意式法兰球阀特色
■公称压力：1.6Mpa
■指示标采用环形箭头标，精确指示阀门开关状态
■阀体材质为不锈钢
■安装要求低，施工简单
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001

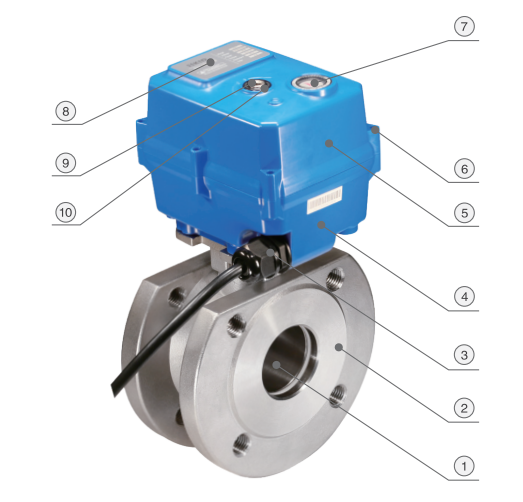

| 500C智能型意式法兰球阀主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304 / 316 |
1 |
|
2 |
阀体 |
304 / 316 |
1 |
|
3 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
4 |
下盖 |
耐热ABS / 压铸铝 |
1 |
|
5 |
上盖 |
耐热ABS / 压铸铝 |
1 |
|
6 |
螺钉 |
304 |
6 |
|
7 |
指示窗 |
透明AS |
1 |
|
8 |
按键 |
橡胶 |
3 |
|
9 |
1.3寸液晶屏 |
OLED |
1 |
|
10 |
标签 |
PC |
1 |
|
11 |
手动轴 |
304 |
1 |
|
12 |
手动轴油封 |
NBR丁腈 |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

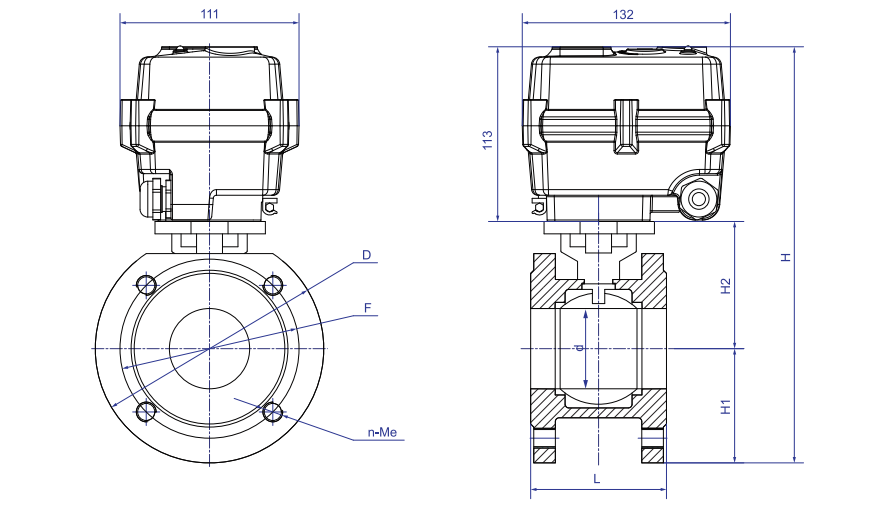

| 外形尺寸图【DN32-DN50】 |
主要尺寸(单位：mm)
|
口径 |
d |
L |
H1 |
H2 |
H |
D |
F |
n-Me |
W(Kg) |
|
DN32 |
32.00 |
60.00 |
70.00 |
72.00 |
255.00 |
140.00 |
100.00 |
4-M16 |
5.50 |
|
DN40 |
38.00 |
65.00 |
75.00 |
78.00 |
266.00 |
150.00 |
110.00 |
4-M16 |
6.50 |
|
DN50 |
50.00 |
80.00 |
82.50 |
86.00 |
281.50 |
165.00 |
125.00 |
4-M16 |
8.20 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
