金属法兰蝶阀特色
■公称压力：1.0MPa、1.6MPa
■指示标采用环形箭头标，精确指示阀门开关状态
■安装要求低，施工简单
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001

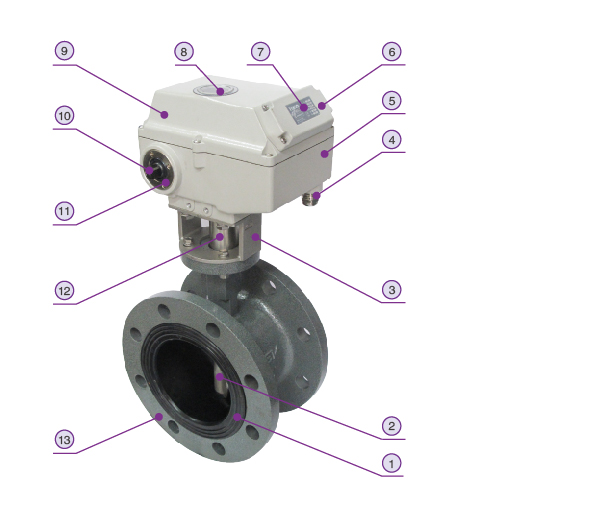

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
蝶板密封 |
EPDM |
1 |
|
2 |
阀体 |
铸铁 |
1 |
|
3 |
连接架 |
304 |
1 |
|
4 |
接线锁母 |
黄铜镀镍 |
1 |
|
5 |
下盖 |
压铸铝 |
1 |
|
6 |
接线盒盖 |
压铸铝 |
1 |
|
7 |
标签 |
PC |
1 |
|
8 |
视窗 |
钢化玻璃 |
1 |
|
9 |
上盖 |
压铸铝 |
1 |
|
10 |
手动轴 |
40Cr |
1 |
|
11 |
手动轴油封 |
丁腈 |
1 |
|
12 |
联轴节 |
304 |
1 |
|
13 |
蝶板 |
304 |
1 |

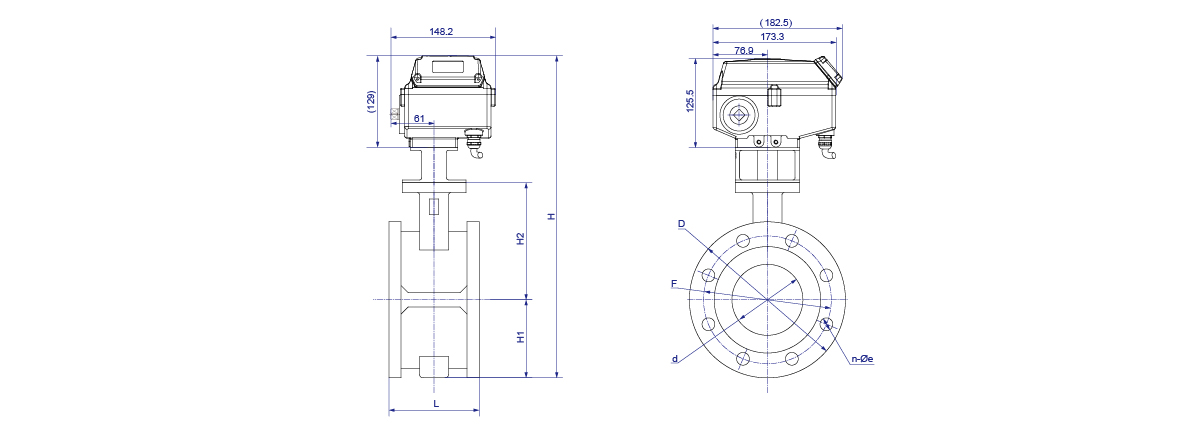

| 外形尺寸图【DN80-DN200】 |
主要尺寸(单位：mm)
|
口径 |
d |
L |
H1 |
H2 |
H |
D |
F |
n-φe |
W(Kg) |
|
|
1.0Mpa |
1.6Mpa |
|||||||||
|
DN80 |
80 |
114 |
100.0 |
145.0 |
424.0 |
200 |
160 |
4-18 |
4-19 |
12.5 |
|
DN100 |
100 |
127 |
110.0 |
165.0 |
454.0 |
220 |
180 |
8-18 |
8-18 |
14.5 |
|
DN125 |
125 |
140 |
125.0 |
180.0 |
484.0 |
250 |
210 |
8-18 |
8-18 |
18.5 |
|
DN150 |
150 |
140 |
142.5 |
205.0 |
526.5 |
285 |
240 |
8-23 |
8-23 |
21.0 |
|
DN200 |
200 |
152 |
170.0 |
332.5 |
681.5 |
340 |
295 |
8-23 |
12-23 |
30.0 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
