对夹式塑胶蝶阀特色
■公称压力：1.0MPa
■阀体为塑胶材料，耐腐蚀强
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■尤其适合ClO2、O3系统使用
认证：ISO9001

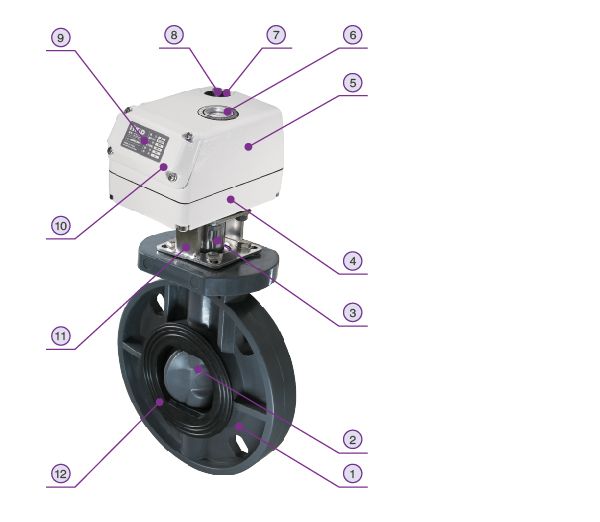

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC |
1 |
|
2 |
蝶板 |
UPVC |
1 |
|
3 |
联轴节 |
304 |
1 |
|
4 |
下盖 |
压铸铝 |
1 |
|
5 |
上盖 |
压铸铝 |
1 |
|
6 |
视窗 |
钢化玻璃 |
1 |
|
7 |
手动轴油封 |
丁腈 |
1 |
|
8 |
手动轴 |
45#钢镀镍 |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
接线盒盖 |
压铸铝 |
1 |
|
11 |
连接架 |
304 |
1 |
|
12 |
蝶板密封 |
EPDM |
1 |

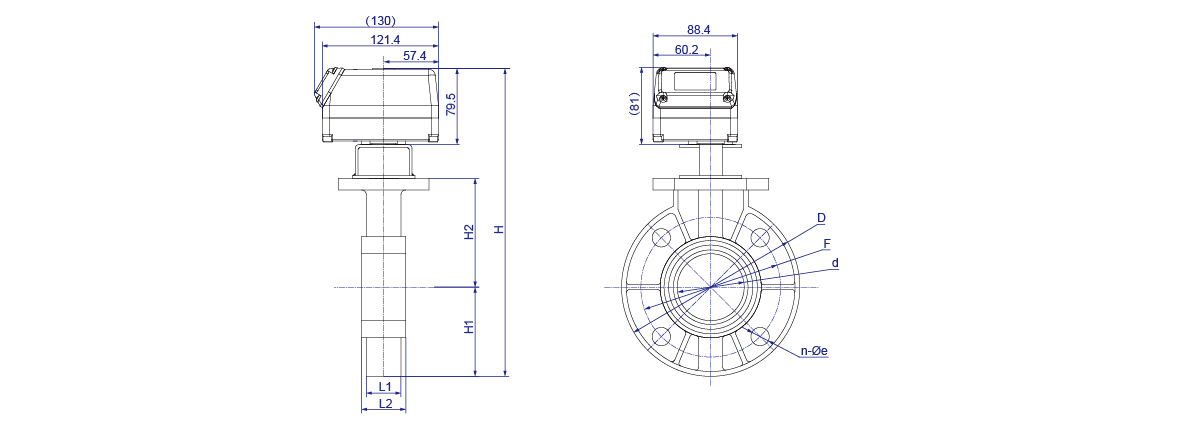

| 外形尺寸图【400, DN50/DN65, 对夹】 |
主要尺寸(单位：mm)
|
口径 |
d |
H1 |
H2 |
H |
L1 |
L2 |
D |
F |
n-φe |
W(Kg) |
|
DN50 |
56.5 |
82.5 |
103 |
301.5 |
35 |
43 |
165 |
125 |
4-19 |
4.0 |
|
DN65 |
69.5 |
92.5 |
113 |
321.5 |
36 |
46 |
185 |
145 |
4-19 |
4.5 |
国内品牌主要尺寸(单位：mm)
|
口径 |
d |
H1 |
H2 |
H |
F |
n-φe |
W(Kg) |
|
DN50 |
54 |
79 |
87 |
282 |
123 |
4-20 |
3.5 |
|
DN65 |
67 |
90 |
96 |
302 |
143 |
4-21 |
3.5 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-45℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
