双由令塑胶球阀特色
■公称压力：1.0MPa
■接口规格有螺纹、插粘或法兰可选
■阀体为塑胶材料，耐腐蚀强
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■尤其适合ClO2、O3系统使用
认证：ISO9001

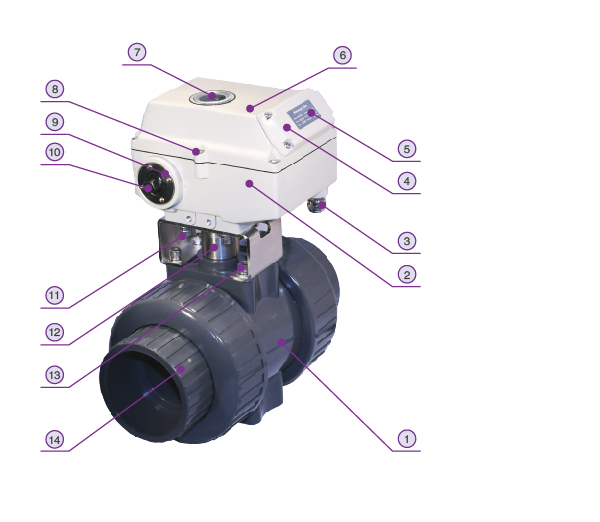

| 1500双由令塑胶球阀主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC/CPVC |
1 |
|
2 |
下盖 |
压铸铝 |
1 |
|
3 |
接线锁母 |
黄铜镀镍 |
1 |
|
4 |
接线盒盖 |
压铸铝 |
1 |
|
5 |
标签 |
PC |
1 |
|
6 |
上盖 |
压铸铝 |
1 |
|
7 |
视窗 |
钢化玻璃 |
1 |
|
8 |
手动轴油封 |
丁腈 |
1 |
|
9 |
手动轴 |
40Cr |
1 |
|
10 |
连接架 |
304 |
1 |
|
11 |
联轴节 |
304 |
1 |
|
12 |
由令接头 |
UPVC/CPVC |
2 |

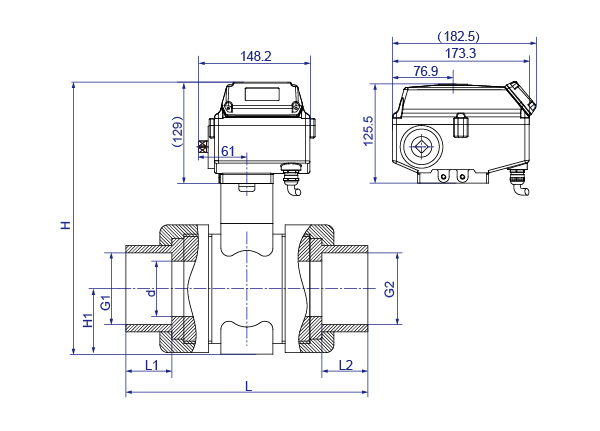

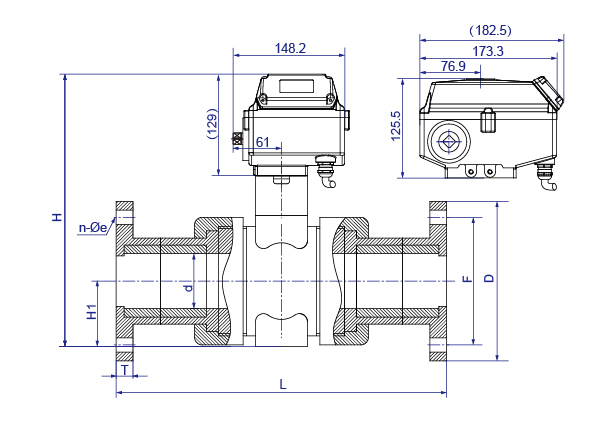

| 外形尺寸图【DN80-DN100,螺纹/插粘】 | 外形尺寸图【DN80-DN100,法兰】 |
主要尺寸(单位：mm)
| 口径 | d | L1=L2 | G1=G2 | L | D | F | n-Фe | T | H1 | H | W (kg) | |||||
| 插粘 | 螺纹 | 插粘 | 螺纹 | 法兰 | 法兰 | 插粘 | 螺纹 | 法兰 | ||||||||
| DN80 | 69 | 51 | 90 | G3" | 300.5 | 420 | 200 | 160 | 4-18 | 18 | 81 | 341 | 9.0 | 10.0 | ||
| DN100 | 90 | 61 | 100 | G4" | 330.0 | 465 | 220 | 180 | 4-18 | 18 | 114 | 417 | 13.5 | 16.5 | ||
※ 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
UPVC：0-45℃ CPVC：0-90℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
