双由令塑胶球阀特色
■公称压力：1.0MPa
■接口规格有螺纹、插粘或法兰可选
■阀体为塑胶材料，耐腐蚀强
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■尤其适合ClO2、O3系统使用
认证：ISO9001

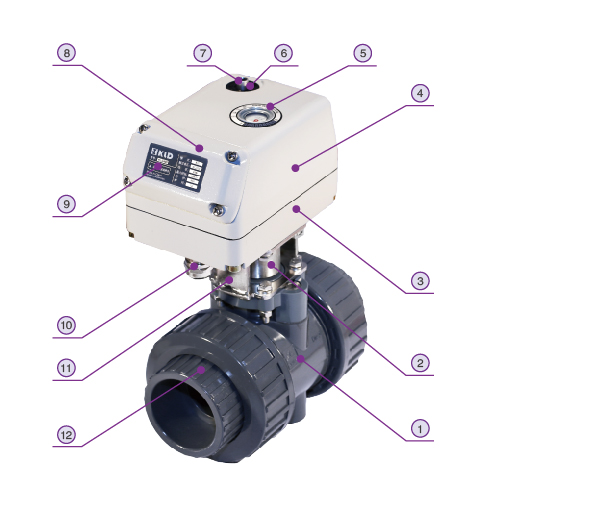

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC/CPVC |
1 |
|
2 |
联轴节 |
304 |
1 |
|
3 |
下盖 |
压铸铝 |
1 |
|
4 |
上盖 |
压铸铝 |
1 |
|
5 |
视窗 |
钢化玻璃 |
1 |
|
6 |
手动轴油封 |
丁腈 |
1 |
|
7 |
手动轴 |
46#钢镀铬 |
1 |
|
8 |
接线盒盖 |
压铸铝 |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
接线锁母 |
黄铜镀镍 |
1 |
|
11 |
连接架 |
304 |
1 |
|
12 |
由令接头 |
UPVC/CPVC |
2 |

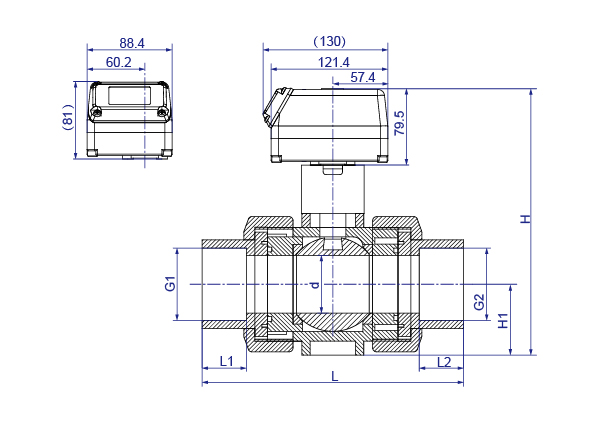

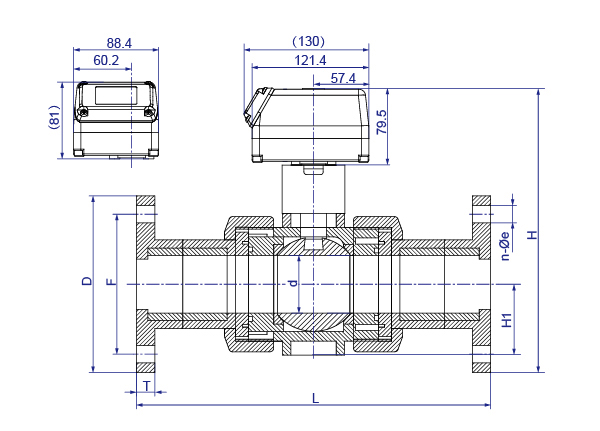

| 外形尺寸图【400,DN15-DN65,螺纹/插粘】 | 外形尺寸图【400,DN15-DN65,法兰】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1=G2 |
L |
D |
F |
n-φe |
T |
H1 |
H |
W(Kg) |
|||||
|
插粘 |
螺纹 |
插粘 |
螺纹 |
法兰 |
法兰 |
插粘 |
螺纹 |
法兰 |
||||||||
|
DN15 |
13 |
16.0 |
20.3 |
G1/2” |
112 |
130 |
95 |
65 |
4-14 |
13 |
20.5 |
178 |
2.0 |
2.5 |
||
|
DN20 |
18 |
19.0 |
25.3 |
G3/4” |
132 |
150 |
105 |
75 |
4-14 |
14 |
26.0 |
190 |
2.0 |
2.5 |
||
|
DN25 |
23 |
22.0 |
32.3 |
G1” |
144 |
160 |
115 |
85 |
4-14 |
14 |
33.0 |
194 |
2.5 |
3.0 |
||
|
DN32 |
30 |
26.0 |
40.3 |
G1-1/4” |
167 |
180 |
140 |
100 |
4-18 |
16 |
38.0 |
207 |
2.5 |
3.0 |
||
|
DN40 |
38 |
31.0 |
50.3 |
G1-1/2” |
172 |
200 |
150 |
110 |
4-18 |
16 |
42.0 |
222 |
3.0 |
3.5 |
||
|
DN50 |
48 |
38.0 |
63.3 |
G2” |
206 |
230 |
165 |
125 |
4-18 |
16 |
53.0 |
247 |
4.0 |
4.5 |
||
|
DN65 |
61 |
46.0 |
75.0 |
G2-1/2” |
275 |
371 |
183 |
145 |
4-18 |
16 |
71.0 |
273 |
5.0 |
7.0 |
||
※ 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
UPVC：0-45℃ CPVC：0-90℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
