双由令塑胶球阀特色
■公称压力：1.0MPa
■接口规格有螺纹、插粘或法兰可选
■阀体为塑胶材料，耐腐蚀强
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■尤其适合ClO2、O3系统使用
认证：ISO9001

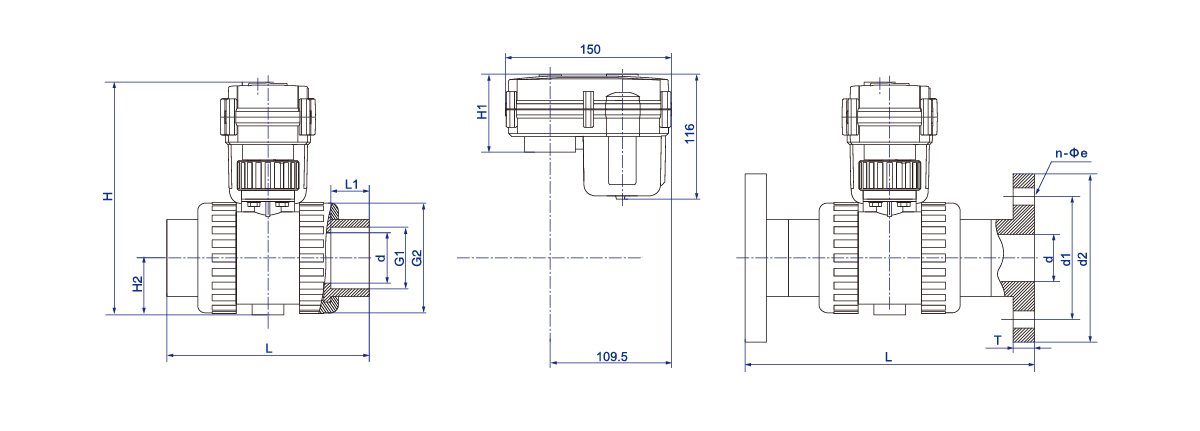

| 外形尺寸图【160,DN15-DN50,螺纹/插粘/法兰】 |
主要尺寸(单位：mm)
| 口径 | d | G1 | G2 | L | L1 | H1 | H2 | H | T | n-Фe | W (kg) | ||||||||
| 插粘 | 螺纹 | 法兰 | 插粘 | 螺纹 | 法兰 | 插粘 | 螺纹 | 法兰 | 插粘 | 螺纹 | 法兰 | ||||||||
| DN15 | 13 | 20.3 | 1/2" | 65 | 45 | 95 | 112 | 130 | 16 | 71 | 20.5 | 133 | 13 | 4-14 | 2.0 | 2.0 | |||
| DN20 | 18 | 25.3 | 3/4" | 75 | 55 | 105 | 132 | 150 | 19 | 71 | 26.0 | 144 | 14 | 4-14 | 2.0 | 2.0 | |||
| DN25 | 23 | 32.3 | 1" | 85 | 66 | 115 | 144 | 160 | 22 | 71 | 33.0 | 149 | 14 | 4-14 | 2.0 | 2.5 | |||
| DN32 | 30 | 40.3 | 1-1/4" | 100 | 82 | 140 | 165 | 180 | 26 | 98 | 38.0 | 189 | 16 | 4-18 | 2.5 | 3.0 | |||
| DN40 | 38 | 50.3 | 1-1/2" | 110 | 98 | 150 | 171 | 200 | 31 | 103 | 42.0 | 209 | 16 | 4-18 | 2.5 | 3.0 | |||
| DN50 | 48 | 63.3 | 2" | 125 | 120 | 165 | 200 | 230 | 38 | 103 | 53.0 | 234 | 16 | 4-18 | 3.5 | 4.0 | |||
注：塑胶球阀有日标，美标和国标可供选择；不同标准，尺寸略有不同，此表格为国标。
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-45℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
