由令卧式三通塑胶球阀特色
■公称压力：1.0MPa
■接口规格有螺纹、插粘可选
■阀体为塑胶材料，耐腐蚀强
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■尤其适合ClO2、O3系统使用
认证：ISO9001

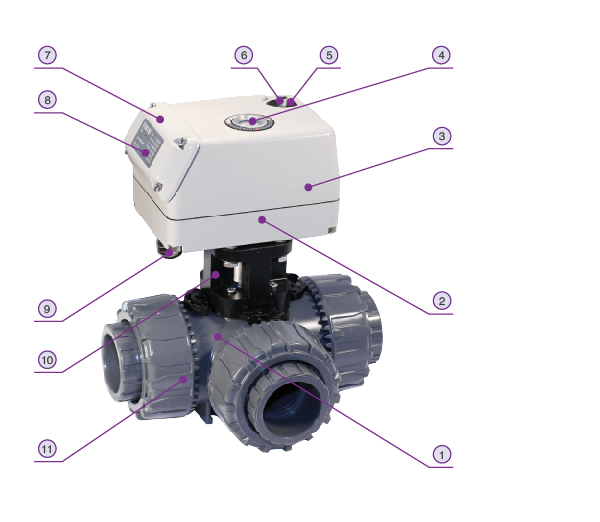

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC/CPVC |
1 |
|
2 |
下盖 |
压铸铝 |
1 |
|
3 |
上盖 |
压铸铝 |
1 |
|
4 |
视窗 |
钢化玻璃 |
1 |
|
5 |
手动轴油封 |
丁腈 |
1 |
|
6 |
手动轴 |
46#钢镀镍 |
1 |
|
7 |
接线盒盖 |
压铸铝 |
1 |
|
8 |
标签 |
PC |
1 |
|
9 |
接线锁母 |
黄铜镀镍 |
1 |
|
10 |
连接架 |
304 |
1 |
|
11 |
由令接头 |
UPVC/CPVC |
3 |

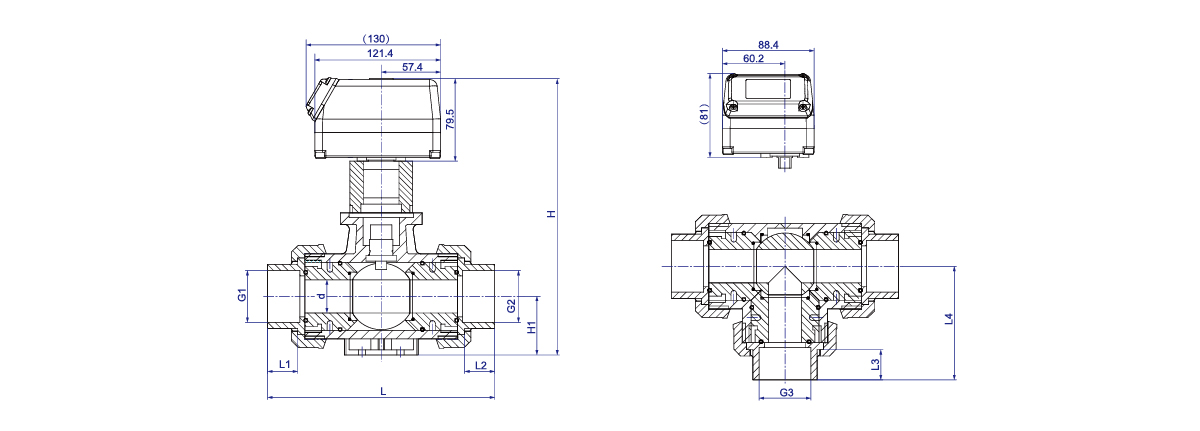

| 外形尺寸图【400,DN15-DN50,螺纹/插粘】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2=L3 |
G1=G2=G3 |
L4 |
L |
H1 |
H |
W(Kg) |
||||
|
螺纹 |
插粘 |
螺纹 |
插粘 |
螺纹 |
插粘 |
螺纹 |
插粘 |
|||||
|
DN15 |
15 |
15.0 |
16 |
G1/2” |
20 |
62.50 |
59.00 |
125.0 |
118.0 |
29.0 |
168.0 |
2.0 |
|
DN20 |
20 |
16.3 |
19 |
G3/4” |
25 |
73.00 |
72.50 |
146.0 |
145.0 |
34.5 |
179.0 |
2.5 |
|
DN25 |
25 |
19.1 |
22 |
G1” |
32 |
83.00 |
80.00 |
166.0 |
160.0 |
39.0 |
201.0 |
2.5 |
|
DN32 |
32 |
21.4 |
26 |
G1-1/4” |
40 |
97.75 |
94.25 |
195.5 |
188.5 |
46.0 |
212.5 |
3.0 |
|
DN40 |
40 |
21.4 |
31 |
G1-1/2” |
50 |
105.50 |
109.50 |
211.0 |
219.0 |
52.0 |
224.5 |
3.5 |
|
DN50 |
50 |
25.7 |
38 |
G2” |
63 |
126.75 |
133.25 |
253.5 |
266.5 |
62.0 |
250.5 |
5.0 |
※ 接口螺纹可选NPT、BSPT、RC等，订货时需注明。
流通形式
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
UPVC：0-45℃ CPVC：0-90℃ |
