高平台卧式三通球阀特色
■公称压力:1.6MPa、2.5MPa、4.0MPa、6.4MPa
■接口规格有NPT或国标可选
■指示标采用环形箭头标,精确指示阀门开关状态
■有多种流通形式可选
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量给排水、水处理工程
认证:ISO9001

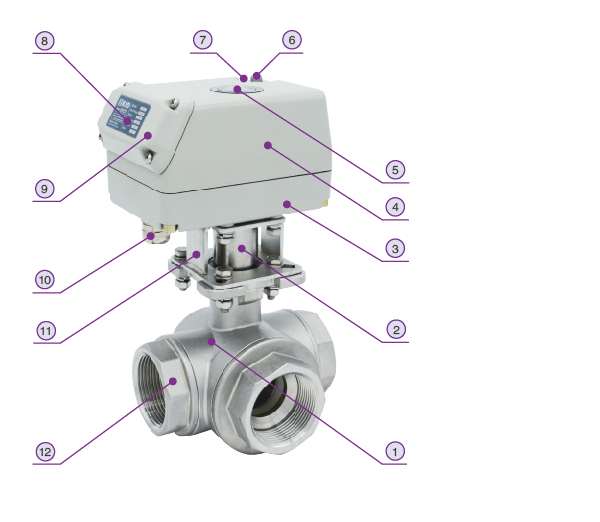

主要部件示意图 | 主要部件材质选择列表 |
序号 |
部件名称 |
可选材质 |
数量 |
1 |
中间体 |
304 / 316 |
1 |
2 |
联轴节 |
304 |
1 |
3 |
下盖 |
压铸铝 |
1 |
4 |
上盖 |
压铸铝 |
1 |
5 |
视窗 |
钢化玻璃 |
1 |
6 |
手动轴 |
45#钢镀镍 |
1 |
7 |
手动轴油封 |
丁腈 |
1 |
8 |
标签 |
PC |
1 |
9 |
接线盒盖 |
压铸铝 |
1 |
10 |
接线锁母 |
黄铜镀镍 |
1 |
11 |
连接架 |
304 |
1 |
12 |
阀盖 |
304 / 316 |
3 |

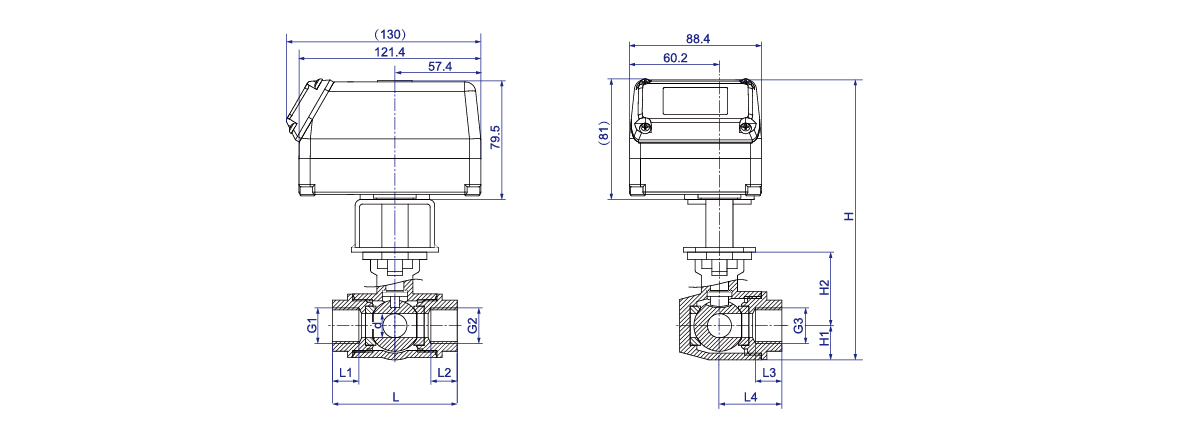

外形尺寸图【400,DN15-DN40】 |
主要尺寸(单位:mm)
口径 |
d |
G1=G2=G3 |
L1=L2=L3 |
L |
L4 |
H1 |
H2 |
H |
W(Kg) |
DN15 |
12.5 |
G1/2” |
16.5 |
80 |
40.0 |
18.75 |
42.0 |
176.75 |
2.5 |
DN20 |
16.0 |
G3/4” |
17.5 |
83 |
41.5 |
22.75 |
49.0 |
187.75 |
3.0 |
DN25 |
20.0 |
G1” |
23.0 |
102 |
51.0 |
27.25 |
59.5 |
202.75 |
3.0 |
DN32 |
25.0 |
G1-1/4” |
21.0 |
111 |
55.5 |
33.50 |
63.0 |
212.50 |
4.0 |
DN40 |
32.0 |
G1-1/2” |
21.5 |
126 |
63.0 |
39.00 |
73.5 |
228.50 |
5.0 |
※ 接口螺纹可选NPT、BSPT、RC等,订货时需注明。
流通形式
阀球转动角度 |
90° |
使用寿命 |
1万次 |
防护等级 |
IP67 |
手动功能 |
标配(手动装置必须在断电情况下使用) |
指示窗 |
|
环境温度 |
-20℃至60℃ |
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
相对湿度>85% ----防潮型产品适用 |
|
介质温度 |
0-100℃ |
注: 1.您须根据合同指标和要求使用电动阀门,在有人身伤害和重大财产损失危险的使用场合,
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时,应友好协商解决,不能协商解决的,可以向对方所在地法院起诉。
