三片式不锈钢球阀特色
■公称压力：1.6MPa、2.5MPa、4.0MPa、6.4MPa
■接口规格有螺纹、承插焊或对焊可选
■指示标采用环形箭头标，精确指示阀门开关状态
■阀体结构简单，维护方便
■体积小巧、适合小型设备
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001

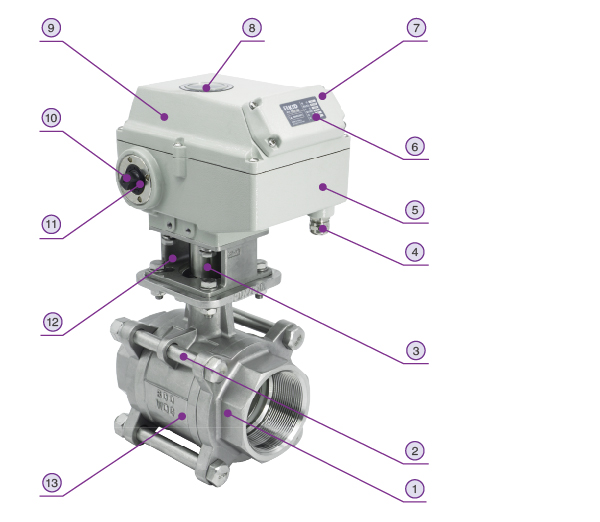

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀盖 |
304 / 316 |
2 |
|
2 |
螺栓 |
304 |
4 |
|
3 |
联轴节 |
304 |
1 |
|
4 |
接线锁母 |
黄铜镀镍 |
1 |
|
5 |
下盖 |
压铸铝 |
1 |
|
6 |
标签 |
PC |
1 |
|
7 |
接线盒盖 |
压铸铝 |
1 |
|
8 |
视窗 |
钢化玻璃 |
1 |
|
9 |
上盖 |
压铸铝 |
1 |
|
10 |
手动轴 |
40Cr |
1 |
|
11 |
手动轴油封 |
丁腈 |
1 |
|
12 |
连接架 |
304 |
1 |
|
13 |
阀体 |
304 / 316 |
1 |
|

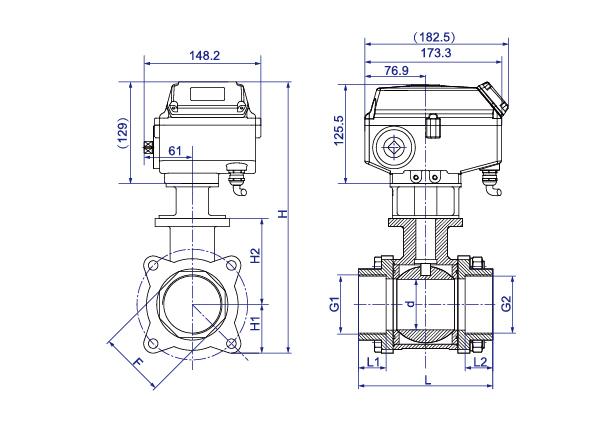

外形尺寸图【DN50-DN100,螺纹/承插焊】 |

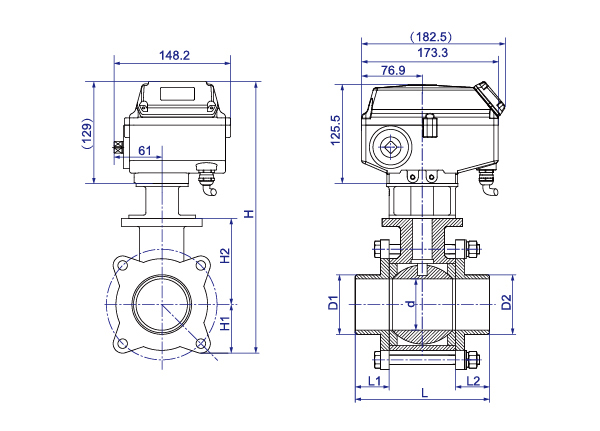

外形尺寸图【DN50-DN100,对焊】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1=G2 |
D1=D2 |
L |
H1 |
H2 |
H |
F |
W(kg) |
||||
|
螺纹 |
承插焊 |
对焊 |
螺纹 |
承插焊 |
对焊 |
螺纹/承插焊 |
对焊 |
|||||||
|
DN50 |
50 |
26.5 |
16 |
33.5 |
G2” |
61.1 |
62 |
132.0 |
134 |
46.5 |
85 |
310.5 |
66.5 |
8.5 |
|
DN65 |
65 |
35.0 |
16 |
43.0 |
G2-1/2” |
77.0 |
77 |
170.0 |
170 |
61.5 |
109 |
343.5 |
83.1 |
12.5 |
|
DN80 |
76 |
35.0 |
16 |
43.0 |
G3” |
89.8 |
90 |
186.5 |
191 |
69.0 |
118 |
360.0 |
97.0 |
16.0 |
|
DN100 |
94 |
40.0 |
17 |
45.0 |
G4” |
115.5 |
115 |
226.5 |
243 |
110.0 |
133 |
416.0 |
129.3 |
26.5 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
