意式法兰球阀特色
■公称压力：1.6MPa
■指示标采用环形箭头标，精确指示阀门开关状态
■阀体材质为不锈钢
■安装要求低，施工简单
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001

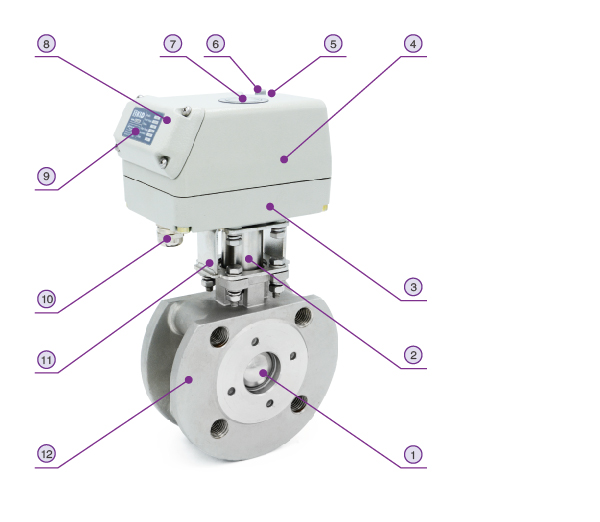

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304 / 316 |
1 |
|
2 |
联轴节 |
304 |
1 |
|
3 |
下盖 |
压铸铝 |
1 |
|
4 |
上盖 |
压铸铝 |
1 |
|
5 |
手动轴油封 |
丁腈 |
1 |
|
6 |
手动轴 |
45#钢镀镍 |
1 |
|
7 |
视窗 |
钢化玻璃 |
1 |
|
8 |
接线盒盖 |
压铸铝 |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
接线锁母 |
黄铜镀镍 |
1 |
|
11 |
连接架 |
304 |
1 |
|
12 |
阀体 |
304 / 316 |
1 |

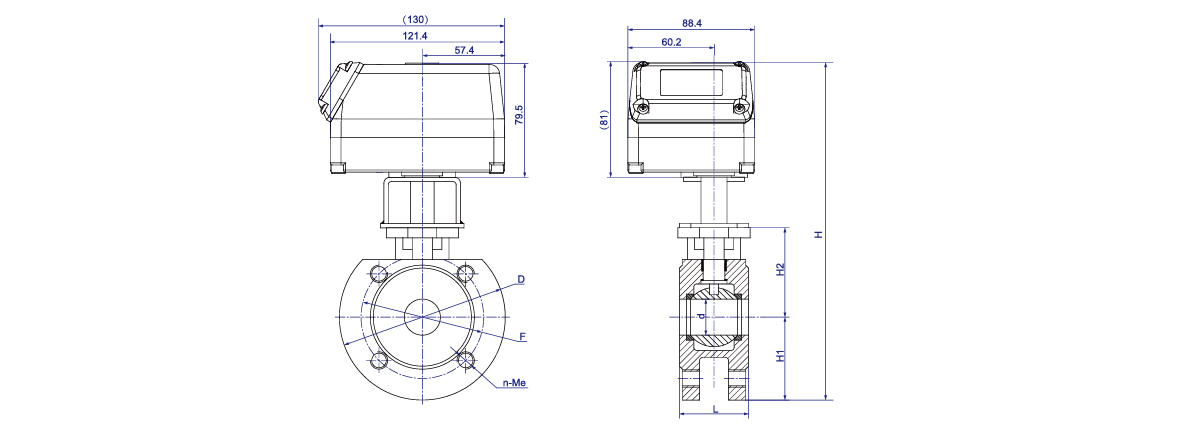

| 外形尺寸图【DN15-DN40】 |
主要尺寸(单位：mm)
|
口径 |
d |
L |
H1 |
H2 |
H |
D |
F |
n-Me |
W(Kg) |
|
DN15 |
15 |
42 |
47.5 |
48 |
211.5 |
95 |
65 |
4-M12 |
3.0 |
|
DN20 |
20 |
44 |
52.5 |
53 |
221.5 |
105 |
75 |
4-M12 |
3.5 |
|
DN25 |
25 |
50 |
57.5 |
62 |
235.5 |
115 |
85 |
4-M12 |
4.0 |
|
DN32 |
32 |
60 |
70.0 |
72 |
258.0 |
140 |
100 |
4-M16 |
5.5 |
|
DN40 |
38 |
65 |
75.0 |
78 |
269.0 |
150 |
110 |
4-M16 |
6.5 |
|
阀球转动角度 |
90° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
