卧式三通球阀特色
■ 公称压力：1.0MPa
■ 接口规格有NPT或国标可选
■ 指示标采用凸式“T”“L”型标，精确指示阀门开关状态
■ 有多种流通形式可选
使用场合
■ 暖通、洗浴行业
■ 智能化节水控制器具、节水系统执行终端
■ 环保、小排量给排水、水处理工程
认证： ISO9001

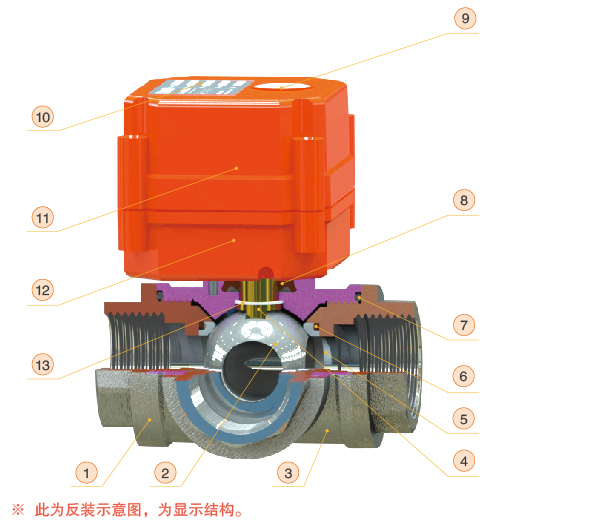

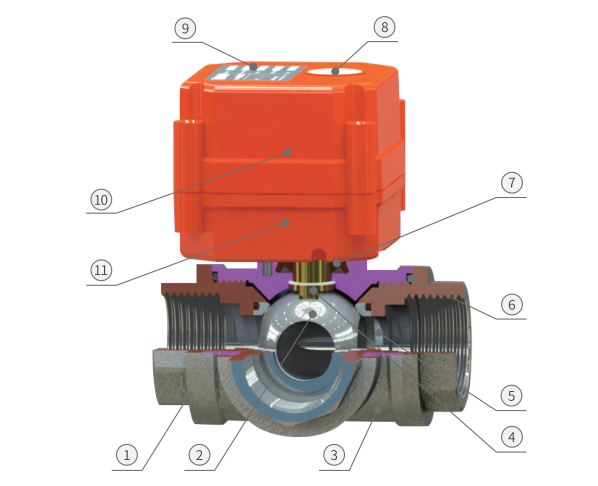

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀盖 |
黄铜镀镍 / 304 / 316 |
3 |
|
2 |
阀球 |
304 / 316 |
1 |
|
3 |
阀体 |
黄铜镀镍 / 304 / 316 |
1 |
|
4 |
阀杆 |
黄铜 / 304 |
1 |
|
5 |
球垫 |
PTFE |
4 |
|
6 |
球垫O圈 |
橡胶 |
4 |
|
7 |
阀盖密封圈 |
橡胶 |
3 |
|
8 |
阀杆密封圈 |
橡胶 |
1 |
|
9 |
视窗 |
透明PC |
1 |
|
10 |
标签 |
PC |
1 |
|
11 |
上盖 |
PC |
1 |
|
12 |
下盖 |
PC |
1 |
|
13 |
阀杆垫片 |
PTFE |
1 |
※1 介质为气体，选用耐磨PTFE。
※2 DN8、DN10无球垫O圈。
※3 20P低盖无视窗，无阀位指示。
※4 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
|

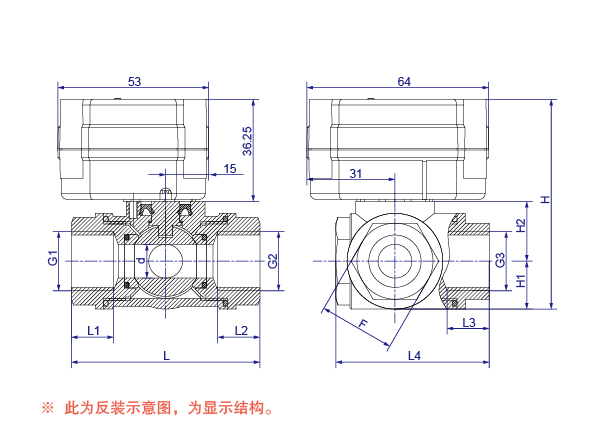

20P低盖(DN8-DN25)卧式三通阀门外形尺寸图 |

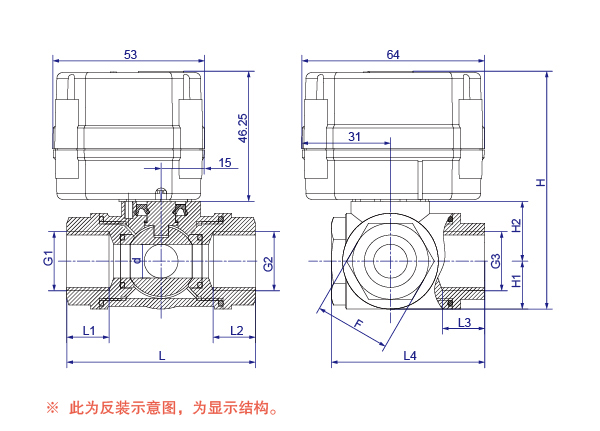

20P高盖(DN8-DN25)卧式三通阀门外形尺寸图 |
DN8-DN25卧式三通阀体尺寸(单位：mm)
|
阀体类型 |
接口形式 |
口径 |
d |
L1=L2=L3 |
L |
L4 |
H（低） |
H（高） |
H1 |
H2 |
F |
G1=G2=G3 |
材质 |
W(Kg) |
|
卧式三通 |
全内丝 |
DN8 |
6 |
11.7 |
50 |
38.5 |
65.5 |
75.5 |
11 |
18.25 |
17 |
G1/4″ |
Cu |
0.28 |
|
DN10 |
8 |
13.0 |
55 |
44.0 |
68.5 |
78.5 |
13 |
19.25 |
20 |
G3/8″ |
304 |
0.39 |
||
|
DN15 |
12 |
15.0 |
67 |
54.5 |
74.5 |
84.5 |
17 |
21.25 |
27 |
G1/2″ |
Cu/304/316 |
0.50 |
||
|
DN20 |
15 |
15.0 |
77 |
64.0 |
79.75 |
89.75 |
20.25 |
23.25 |
31 |
G3/4″ |
Cu/304/316 |
0.69 |
||
|
DN25 |
15 |
18.0 |
94 |
72.5 |
79.75 |
89.75 |
20.25 |
23.25 |
38 |
G1″ |
Cu |
0.98 |
注：接口螺纹可选NPT、BSPT、RC等，订货时需注明。
功能参数
|
开关阀时间 |
5秒/90° ※1 |
|
阀球转动角度 |
90°/180° |
|
使用寿命 |
7万次 ※2 |
|
防护等级 |
IP67,防潮型可选 ※3 |
|
手动功能 |
无 |
|
指示窗 |
|
注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
※3 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。
工作条件
|
环境温度 |
-20℃至45℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
|
介质压力 |
≤1.0Mpa |
注 注：1.如介质压力超过1.0MPa，需定制。
2.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
