缩径内外丝直通球阀特色
■公称压力：1.0MPa
■接口规格有NPT或国标可选
■指示标采用凸式“一”型标，精确指示阀门开关状态
■体积小巧
使用场合
■暖通、洗浴行业
■智能化节水控制器具、节水系统执行终端
■环保、小排量给排水、水处理工程
认证： ISO9001

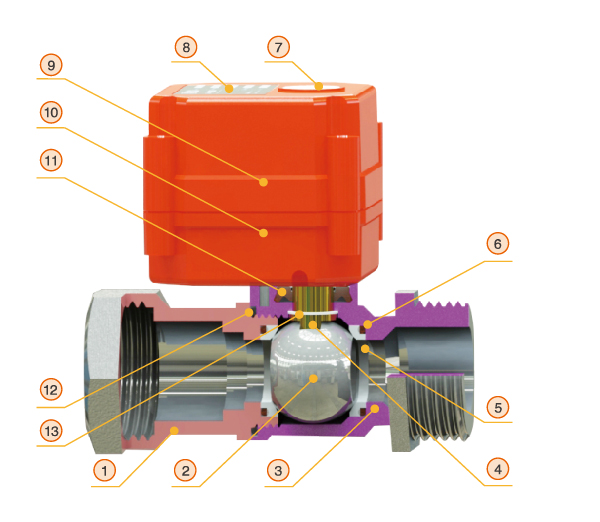

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀盖 |
黄铜镀镍 / 304 |
1 |
|
2 |
阀球 |
304 / 316 / 316L / PPO |
1 |
|
3 |
阀体 |
黄铜镀镍 / 304 |
1 |
|
4 |
阀杆 |
黄铜 / 304 |
1 |
|
5 |
球垫 ※1 |
PTFE |
2 |
|
6 |
球垫O圈 |
橡胶 |
2 |
|
7 |
视窗 |
透明PC |
1 |
|
8 |
标签 |
PC |
1 |
|
9 |
上盖 |
PC |
1 |
|
10 |
下盖 |
PC |
1 |
|
11 |
阀杆密封圈 |
橡胶 |
1 |
|
12 |
阀盖密封圈 |
橡胶 |
1 |
|
13 |
阀杆垫片 |
PTFE |
1 |
※1 介质为气体，选用耐磨PTFE。
※2 20P低盖无视窗，无阀位指示。
※3 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

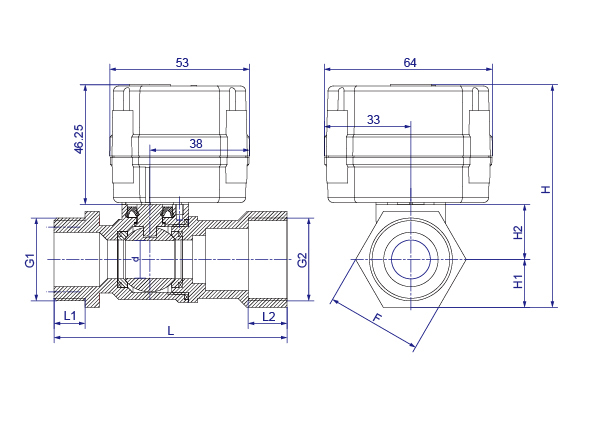

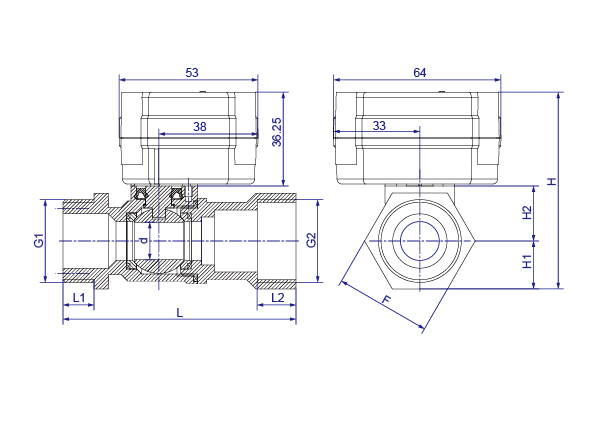

| 20P低盖(DN20-DN32)缩径内外丝阀门外形尺寸图 | 20P高盖(DN20-DN32)缩径内外丝直通阀门外形尺寸图 |
DN20-DN32缩径内外丝直通阀体尺寸(单位：mm)
|
接口形式 |
口径 |
d |
L1 |
L2 |
L |
H（低） |
H（高） |
H1 |
H2 |
F |
G1=G2 |
材质 |
W(Kg) |
|
内外丝 |
DN20 |
15 |
10 |
15 |
67.5 |
74 |
84 |
16.5 |
21.25 |
28.58 |
G3/4″ |
Cu |
0.39 |
|
内外丝 |
DN25 |
15 |
12 |
15 |
80 |
74 |
84 |
16.5 |
21.25 |
37 |
G1″ |
Cu |
0.46 |
|
内外丝加长 |
DN25 |
15 |
12 |
15 |
90 |
74 |
84 |
16.5 |
21.25 |
37 |
G1″ |
Cu |
0.47 |
|
内外丝 |
DN32 |
20 |
20 |
13 |
85 |
85 |
95 |
24 |
24.75 |
48 |
G1-1/4″ |
Cu |
0.69 |
注：接口螺纹可选NPT、BSPT、RC等，订货时需注明。
功能参数
|
开关阀时间 |
5秒/90° ※1 |
|
阀球转动角度 |
90°/180° |
|
使用寿命 |
7万次 ※2 |
|
防护等级 |
IP67,防潮型可选 ※3 |
|
手动功能 |
无 |
|
指示窗 |
|
注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
※3 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。
工作条件
|
环境温度 |
-20℃至45℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-90℃ |
|
介质压力 |
≤1.0Mpa |
注：1.如介质压力超过1.0MPa，需定制。
2.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
3.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
