立式三通球阀特色

■公称压力：1.0MPa

■接口规格有NPT或国标可选

■指示标采用凸式“T”“L”“ ”“—”型标，精确指示阀门开关状态

■有多种流通形式可选

使用场合

■暖通、洗浴行业

■智能化节水控制器具、节水系统执行终端

■环保、小排量给排水、水处理工程

认证：ISO9001

阀门知识控制方式下载当前PDF

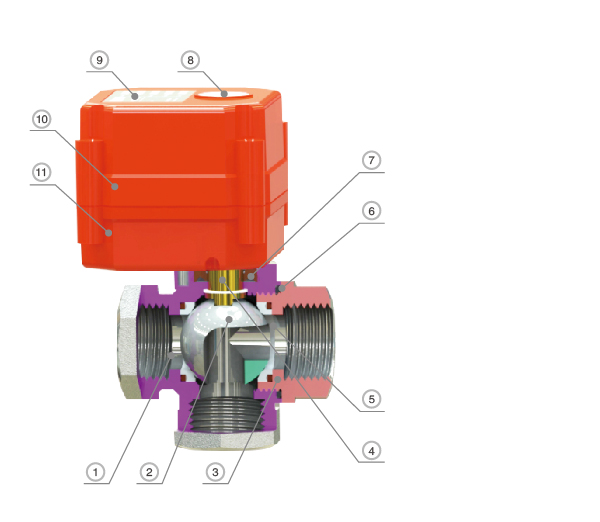

主要部件示意图

主要部件材质选择列表

※1 介质为气体，选用耐磨PTFE。
※2 其他材质可定制。
※3 20P低盖无视窗，无阀位指示。
※4 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

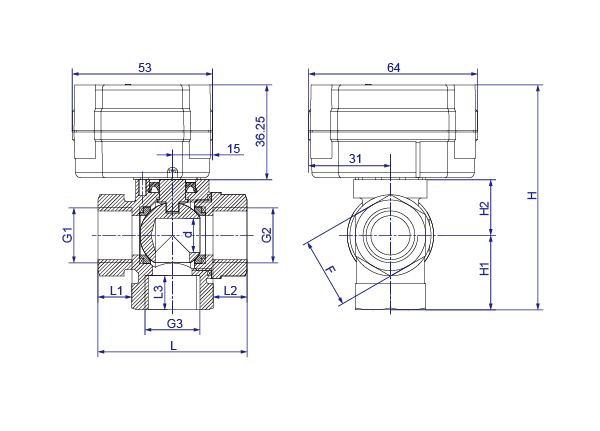

20P(DN15-25)低盖立式三通阀门外形尺寸图

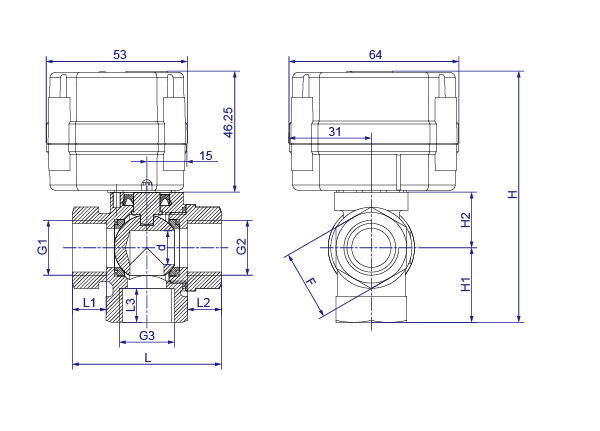

20P(DN15-25)高盖立式三通阀门外形尺寸图

DN15-DN25立式三通阀体尺寸(单位：mm)

注：接口螺纹可选NPT、BSPT、RC等，订货时需注明。

立式三通流通形式

立式三通常用两位流通形式示例

功能参数

注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。

※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。

※2 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。

※3 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。

工作条件

注：1.如介质压力超过1.0MPa，需定制。

2.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

3.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
