产品特点

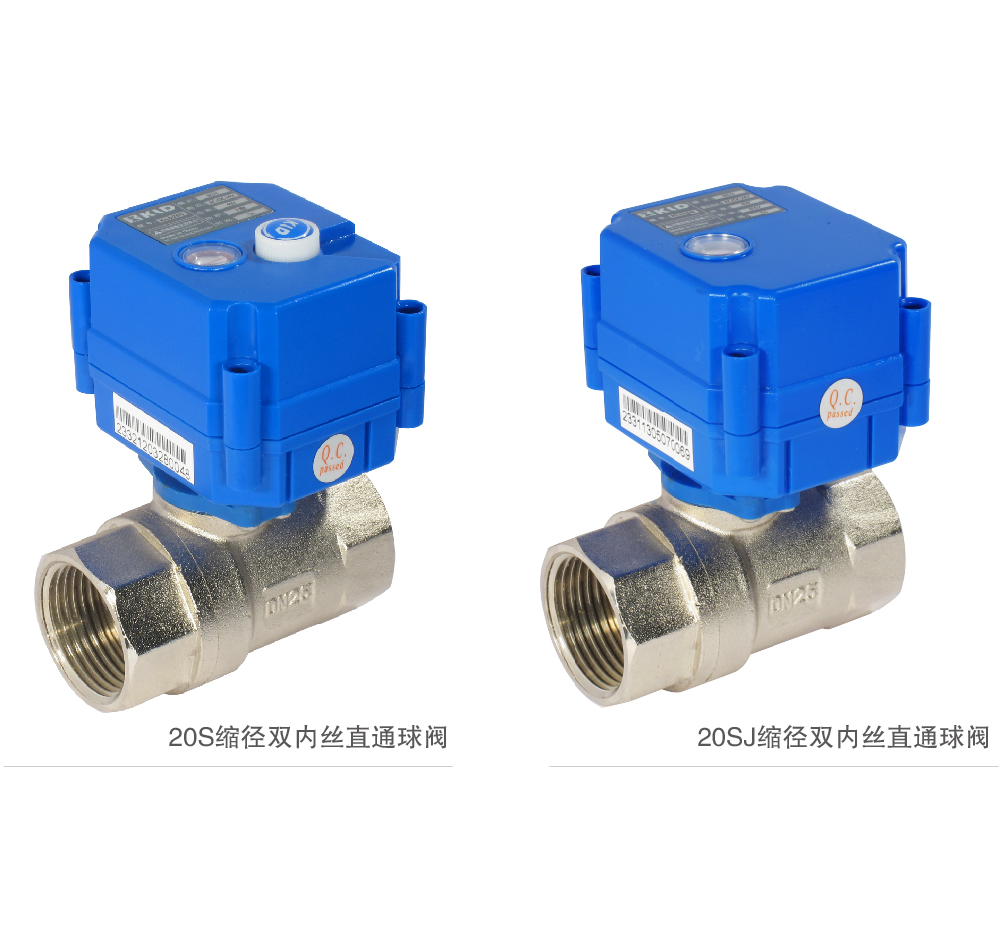

缩径直通球阀特色

■公称压力：1.0MPa

■接口规格有NPT或国标可选

■指示标采用凸式“一”型标，精确指示阀门开关状态

■体积小巧，适合小型设备

使用场合

■工业自控设备、仪表产品

■智能化节水控制器具、节水系统执行终端

■环保、小排量给排水、水处理工程

认证：CE、ISO9001

快速连接

阀门知识控制方式下载当前PDF

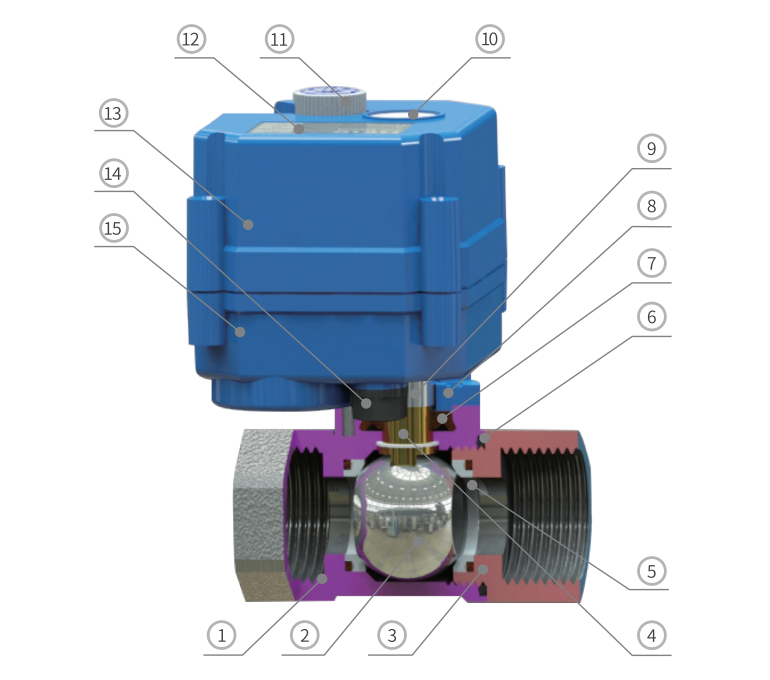

主要部件示意图

主要部件材质选择列表

序号	部件名称	可选材质	数量
1	阀体	黄铜镀镍 / 304 / 316 / 316L	1
2	阀球	304 / 316 / 316L / PPO	1
3	阀盖	黄铜镀镍 / 304 / 316 / 316L	1
4	阀杆	黄铜 / 304	1
5	球垫 ※1	PTFE	2
6	球垫O圈	橡胶	2
7	阀盖密封圈	橡胶	1
8	阀杆密封圈	橡胶	1
9	连接架	PA	1
10	联轴节	304	1
11	视窗	透明PC	1
12	手轮 ※2	POM	1
13	标签	PC	1
14	上盖	PC	1
15	紧线锁母	PA	1
16	下盖	PC	1
17	阀杆垫片	PTFE	1

※1 介质为气体，选用耐磨PTFE。
※2 20SJ系列无手轮。

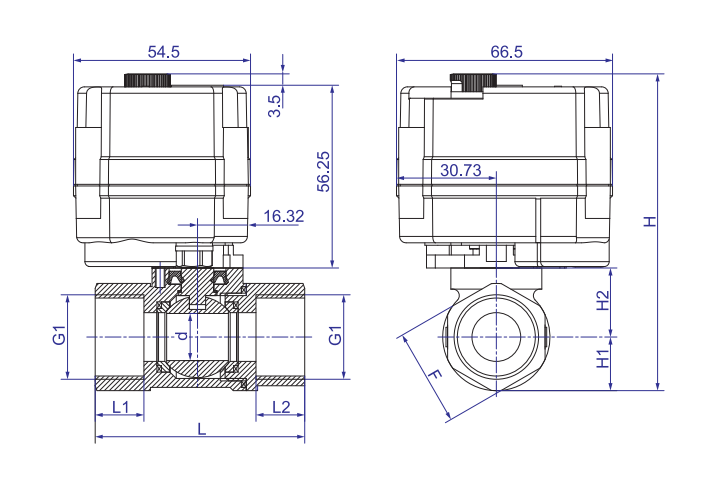

20S(DN20-32)缩径双内丝直通阀门外形尺寸图

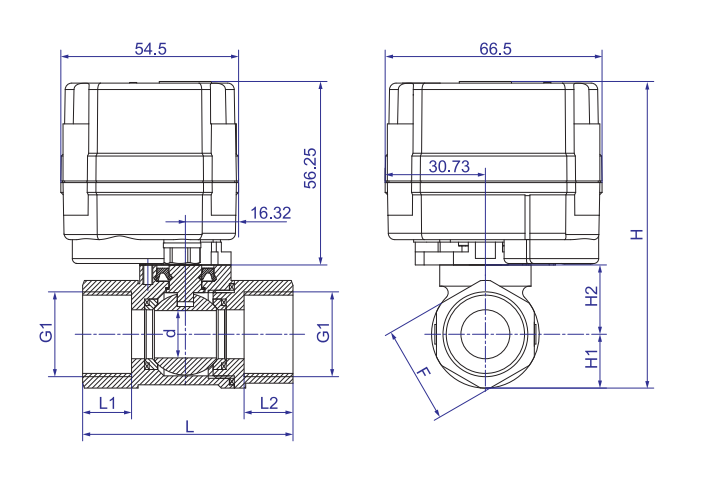

20SJ(DN20-32)缩径双内丝直通阀门外形尺寸图

缩径阀体尺寸(单位：mm)

阀体类型	接口形式	口径	d	L1=L2	L	H（S）	H（J）	H1	H2	F	G1=G2	材质	W(Kg)
全通径	双内丝	DN20	15	15	64.5	97.5	94.0	16.5	21.25	30	G3/4″	Cu/304/316	0.41
		DN25	20	18	76.0	106.0	102.5	21.5	24.75	38	G1″	Cu/304/316	0.60
		DN32	20	20	80.0	108.5	105.0	24.0	24.75	48	G1-1/4″	Cu	0.70

注：1.接口螺纹可选NPT、BSPT、RC等，订货时需注明。

2.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。

3.介质温度为120℃—150℃时，需加高温支架，产品总高度=H+107mm。

功能参数

开关阀时间	5秒/90°(标配)※1、2秒/90°(需定制) ※2
阀球转动角度	90°/180°/270°
使用寿命	标称7万次 ※3
防护等级	IP67,防潮型可选(注AC95-265V产品无防潮型) ※4
手动功能	20S有，20SJ无
指示窗

注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 仅DC24V可定制2S。
※3 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
※4 F型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。

工作条件

环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露) ----IP67型产品适用
环境湿度	相对湿度＞85% ----防潮型产品适用
介质温度	0-100℃
介质压力	≤1.0MPa

注：1.介质温度超过100℃时需采用高温支架型。

2.如介质压力超过1.0MPa，需定制。

3.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

4.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

手动示意图

手动使用说明

■ 手动功能必须断电使用

■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
