主要部件示意图

主要部件材质选择列表







序号	部件名称	可选材质	数量
1	阀体	CPVC	1
2	阀球	CPVC	1
3	阀盖	CPVC	1
4	球垫 ※1	PTFE	2
5	阀杆	CPVC	1
6	球垫O圈	氟橡胶	2
7	阀盖密封圈	橡胶	1
8	连接架	PA	1
9	联轴节	304	1
10	视窗	透明 PC	1
11	手轮 ※2	POM	1
12	标签	PC	1
13	上盖	PC ※3	1
14	紧线锁母	PA	1
15	下盖	PC ※3	1
16	阀杆密封圈	氟橡胶	1
17	嵌件	黄铜	1
18	阀杆垫片	PTFE	1

 ※1 介质为气体，选用耐磨PTFE。
 ※2 20SJ系列无手轮。
 ※3 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
    三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

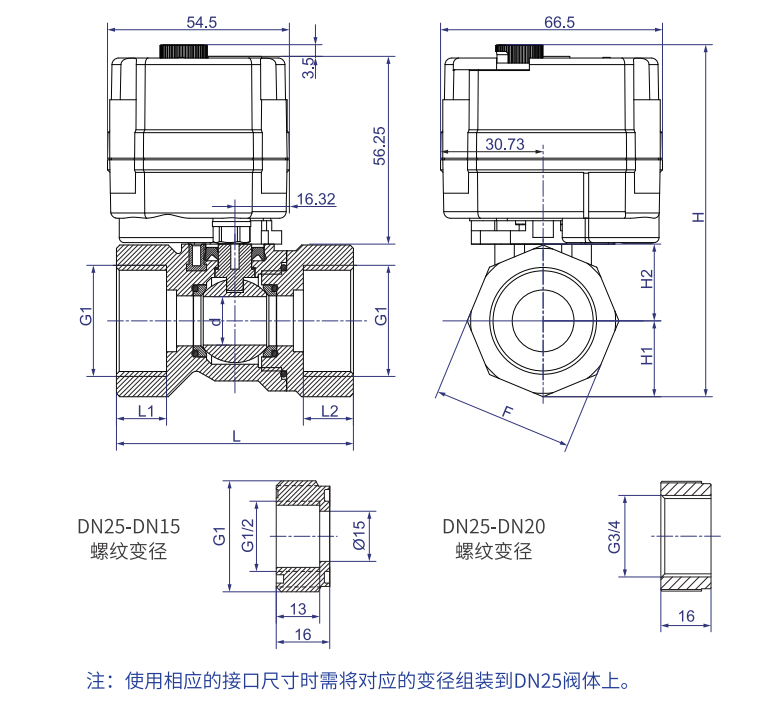

20S外形尺寸图【DN15-DN25】

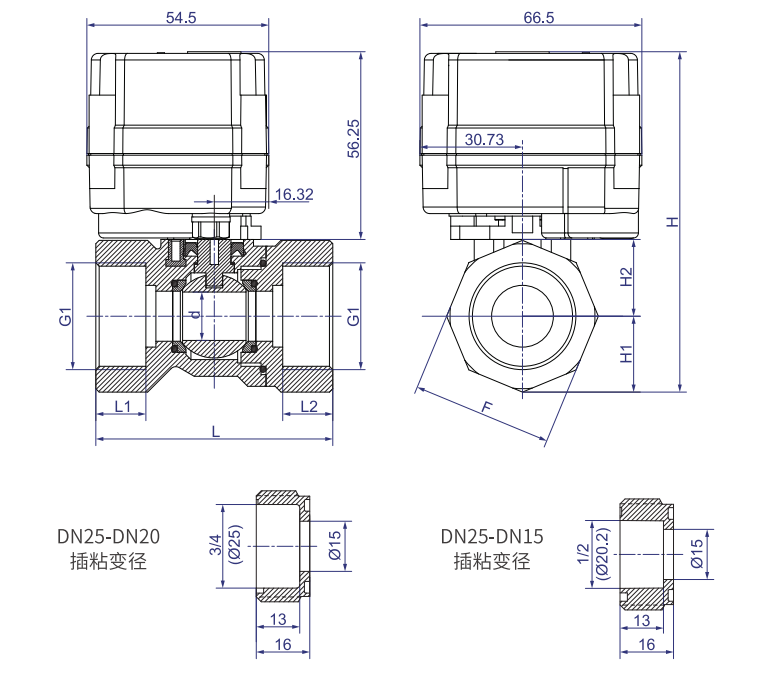

20SJ外形尺寸图【DN15-DN25】









阀体尺寸(单位：mm)



阀体类型	口径	d	G1		L1=L2		L	H		H1	H2	F	材质	W(kg)
			螺纹	插粘	螺纹	插粘		20S	20SJ
变径两通	DN15 ※	14	G1/2"	20.2	13	13	71	105.45	101.95	22.7	23	42	CPVC	0.27
	DN20 ※	14	G3/4"	25.0	16	13	71	105.45	101.95	22.7	23	42	CPVC	0.26
	DN25	14	G1"	-	15	-	71	105.45	101.95	22.7	23	42	CPVC	0.25

 ※为组装变径后的口径，组装完成后其总长L=73mm。

注：

   1.零件尺寸公差参考按GB/T 1804-2000 m级。

   2.装配公差土2mm。

   3.接口螺纹可选NPT、G等，订货时需注明。

注意：

    1.因批次问题数据可能有小范围变化，请以实物为准；如有变更，以最新产品资料为准。



   2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！





功能参数





运转时间	5-7秒/2秒
回转角度	90°±2°
防护等级	IP67/F型【防潮型，加装除湿加热器】
手动功能	可选







工作条件



环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露)建议IP67
	相对湿度＞85%建议F型
介质温度	0-90℃
介质压力	1.0MPa







手动示意图





手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用





 注：

   1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

   2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

   3.资料如有变更恕不另行通知。
