快装直通球阀特色
■寿命高达2万次 ※1
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速6s/1s
■体积小巧、安装方便、适合小型设备
使用场合
■环保、小排量、给排水、水处理工程
■智能化节水控制器具，节水系统执行终端
认证：ISO9001
※1 此数值的实验室环境测试所得具体根据使用情况有差异。

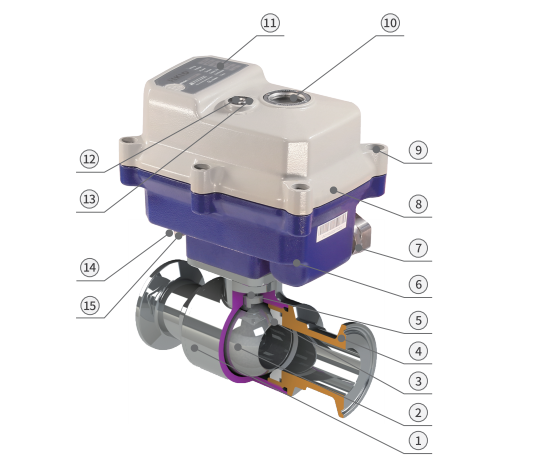

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304 / 316 /316L |
1 |
|
2 |
阀球 | 304 / 316 /316L |
1 |
|
3 |
球垫 | PTFE |
2 |
|
4 |
阀盖 |
304 / 316 /316L |
1 |
|
5 |
阀杆 | 304 / 316 /316L |
1 |
|
6 |
下盖 |
压铸铝 |
1 |
|
7 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
8 |
上盖 |
压铸铝 |
1 |
|
9 |
螺钉 |
304 |
4 |
|
10 |
指示窗 |
透明PC |
1 |
|
11 |
按键 |
橡胶 |
1 |
|
12 |
手动轴 |
304 |
1 |
|
13 |
手动轴油封 |
NBR丁腈 |
1 |
|
14 |
六角扳手固定架 |
耐热ABS |
1 |
|
15 |
六角扳手 |
工具钢 |
1 |

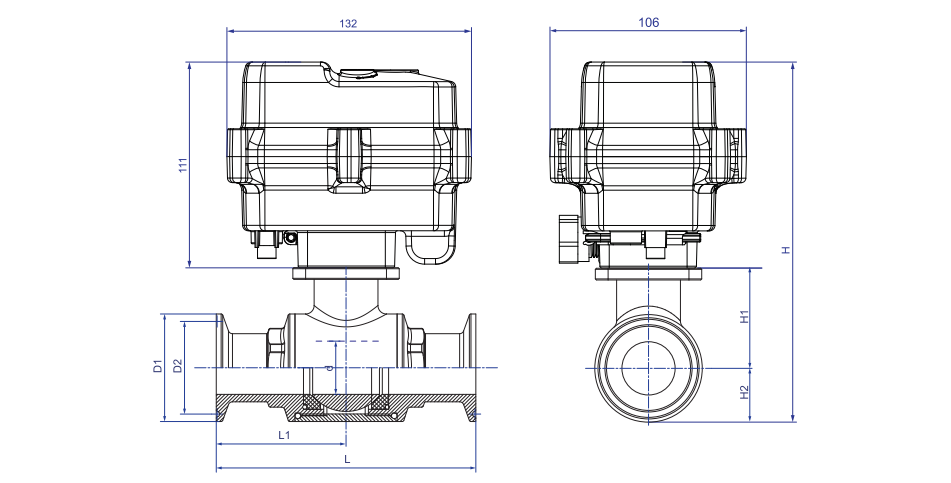

| 外形尺寸图【Φ19-Φ51】 |
主要尺寸(单位：mm)
| 阀体类型 | 接口形式 | 口径 | d | D1 | D2 | L | L1 | H1 | H2 | H | W (kg) | ||
| 缩径两通 | 卡箍快装 | φ19 | 14.0 | 50.5 | 43.5 | 103.0 | 51.50 | 37.50 | 25.25 | 179.00 | - | ||
| φ25 | 18.5 | 50.5 | 43.5 | 116.0 | 58.00 | 39.50 | 25.25 | 175.75 | - | ||||
| φ32 | 25.0 | 50.5 | 43.5 | 122.0 | 61.00 | 47.00 | 25.25 | 183.25 | - | ||||
| φ38 | 32.0 | 50.5 | 43.5 | 136.0 | 68.00 | 51.20 | 30.00 | 192.20 | - | ||||
| φ45 | 38.0 | 50.5 | 64.0 | 43.5 | 56.5 | 147.5 | 73.75 | 56.50 | 35.50 | 203.00 | - | ||
| φ51 | 38.0 | 64.0 | 56.5 | 161.0 | 80.50 | 56.50 | 35.50 | 203.00 | - | ||||
注：
1.零件尺寸公差参考按GB/T 1804-2000 m级。
2.装配公差±2mm。
※高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：
1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或对外尺寸有严格要求的情况，请联系相关销售人员！
|
回转角度 |
90°± 2° |
| 防爆等级 | EX db II B T6 Gb；EX tb IIIC T80°C Db |
|
防护等级 |
IP67 |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃ （其他环境温度可定制） |
|
环境湿度 |
5-95%RH 相对湿度，无结露（不同使用环境可分级定制） |
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
