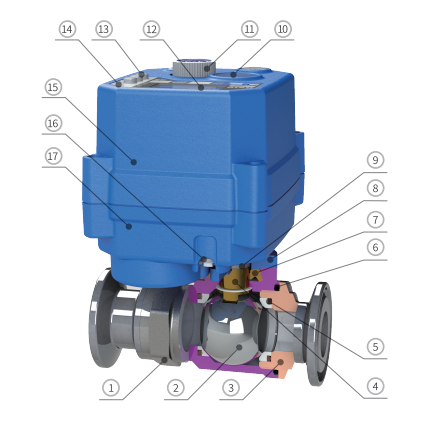

主要部件示意图

主要部件材质选择列表









序号	部件名称	可选材质	数量
1	阀体	304 / 316L	1
2	阀球	304 / 316L	1
3	阀盖	304 / 316L	1
4	阀杆	304 / 316L	1
5	球垫 ※1	PTFE	2
6	阀盖密封圈	三元乙丙 / 丁腈 / 氟橡胶 ※2	1
7	阀杆密封圈	三元乙丙 / 丁腈 / 氟橡胶 ※2	1
8	连接架	PA66	1
9	联轴节	304	1
10	视窗	透明PC	1
11	手轮	POM	1
12	液晶屏	OLED	1
13	按键	橡胶	3
14	标签	PC	1
15	上盖	PC合金 ※3	1
16	紧线锁母	PA66	1
17	下盖	PC合金 ※3	1

 ※1 介质为气体，选用耐磨PTFE。

 ※2 其他材质可定制。

 ※3 在使用过程中注意PC材料的耐腐蚀特性，对含有甲苯、二甲苯、酮类、二氯甲烷、

    三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

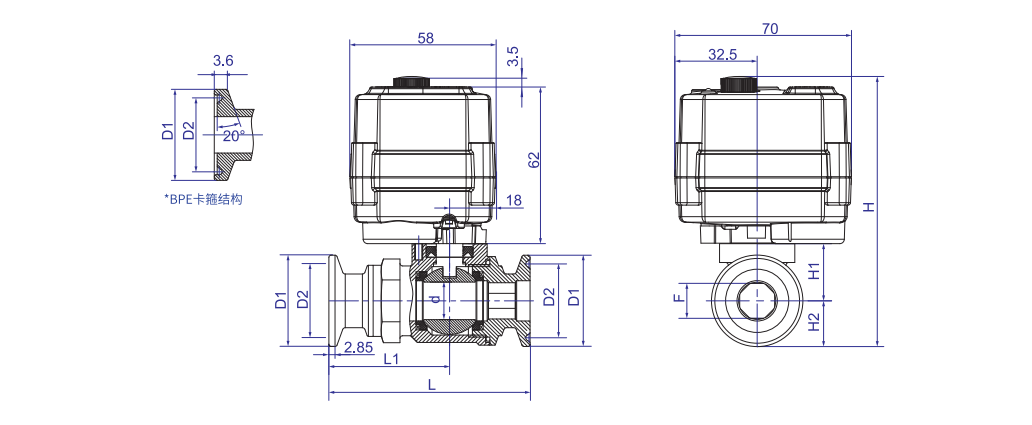

外形尺寸图【DN10-DN20】















阀体尺寸(单位：mm)



阀体类型	接口形式	口径	d	D1			D2			L	L1	H1	H2	F	H	W (kg)
全通径	卡箍快装	DN10	10.0	34	*25(BPE)	25.4	27.5	*20.3(BPE)	20.2	75	45	19.75	17.00	8.5	102.25	-
		DN15	14.0	34	*25(BPE)	25.4	27.5	*20.3(BPE)	20.2	75	45	21.25	17.00	13.0	103.75	-
		DN20	18.5	34	50.5		27.5	43.5		90	50	25.75	25.25	17.5	116.50	-



 注：

     1.零件尺寸公差参考按GB/T 1804-2000 m级。

     2.装配公差±2mm。







功能参数





运转时间	4-7秒
回转角度	90°± 2°
调节寿命	50万次 ※1
防护等级	IP67,F型（防潮型，加装除湿加热器）
手动功能	标配 ※2









工作条件



环境温度	-20℃至45℃ (其他环境温度可定制） ※3
环境湿度	相对湿度≤85%(不凝露) 建议IP67
	相对湿度＞85% 建议F型
介质温度	0-100℃ （120℃ / 150℃ 可定制）
介质压力	1.0MPa



注：

 ※1 执行器调节寿命为50万次。此数值为实验室环境测试所得，具体根据使用情况有差异。

 ※2 手动功能必须断电使用，详见使用说明书。

 ※3 环境温度>45℃或<-20℃可定制。
    ①在-40℃环境温度下，使用前需要通电15分钟以上（建议30分钟），环境温度越高，通电时间可以适当减小。
    ②长期在-40℃环境温度下使用，需要对电动阀（执行器+阀体）进行保温处理：比如在电动阀四周增加伴热带，如果环境温度在-15℃以上，可以取消。







手动示意图



手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用





 注：

   1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

   2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

   3.资料如有变更恕不另行通知。
