产品特点

双由令塑胶电动球阀特色

■OLED显示屏，无死角，高亮度

■32位高性能CPU，精度±1.0%/0.5%

■无刷电机，稳定可靠、寿命长

■可选择内置断电复位，故障报警、LED指示灯

使用场合

■可用于酸、碱等腐蚀性介质

■环保、给排水、水处理工程

■暖通、洗浴行业

■尤其适合ClO₂、O₃系统使用

认证：ISO9001 CE

快速连接

阀门知识控制方式下载当前PDF

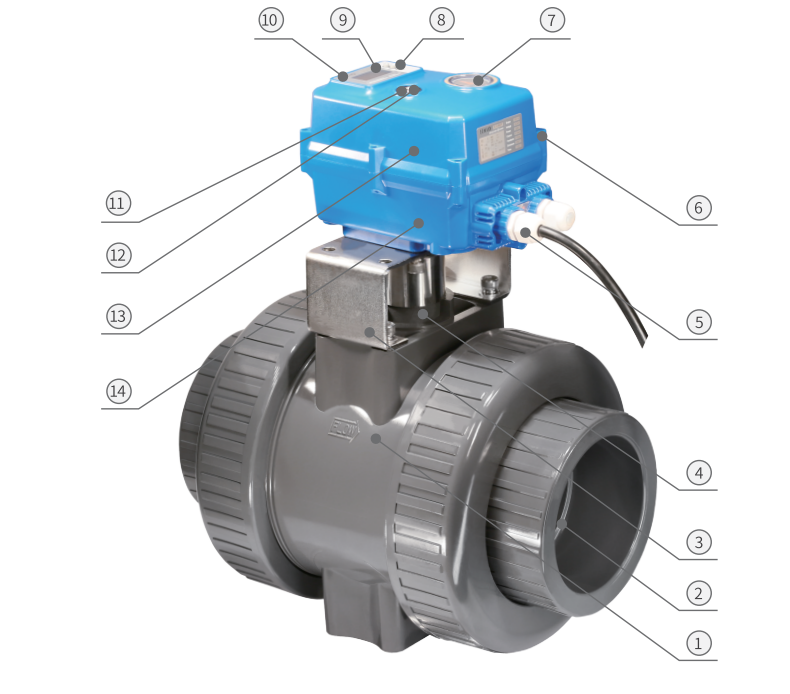

主要部件示意图

主要部件材质选择列表

序号	部件名称	可选材质	数量
1	阀体	UPVC / CPVC	1
2	阀球	UPVC / CPVC	1
3	连接架	304	1
4	联轴节	304	1
5	防水电缆接头	尼龙 / 黄铜镀镍	1
6	螺钉	304	6
7	指示窗	透明PC	1
8	按键	橡胶	3
9	1.3寸液晶屏	OLED	1
10	标签	PC	1
11	手动轴	304	1
12	手动轴油封	NBR丁腈	1
13	上盖	PC合金 ※ / 压铸铝	1
14	下盖	PC合金 ※ / 压铸铝	1
※1	六角扳手	工具钢	1
※2	六角扳手固定架	耐热ABS	1

※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

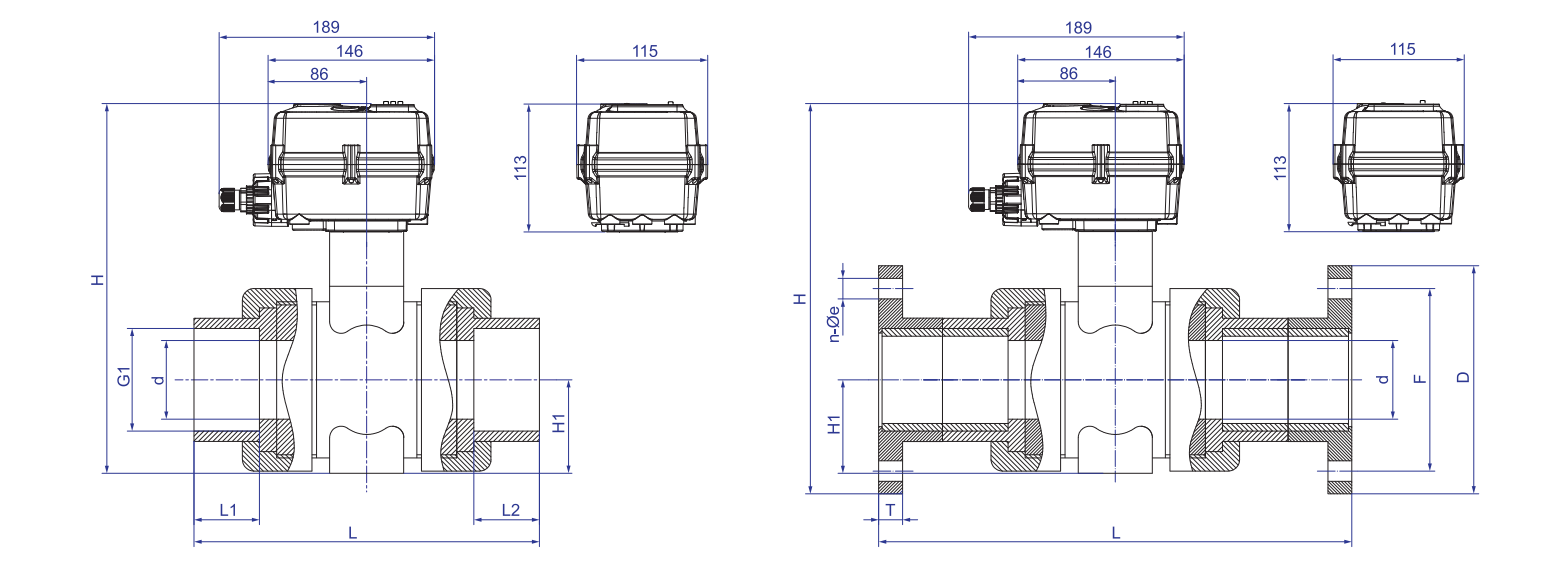

外形尺寸图【DN100,插粘】

外形尺寸图【DNDN100,法兰】

主要尺寸(单位：mm)

口径

L1=L2

n-Фe

W (kg)

插粘

法兰

插粘

法兰

插粘

法兰

DIN

ANSI

DIN

ANSI

DIN/ANSI

DN100

110.4

114.76

330

465

219.5

180

8-18

114

402

注：

1.零件尺寸公差参考按GB/T 1804-2000 m级。

2.装配公差±2mm。

注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！

2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！

功能参数

阀球转动角度	90°± 2°
使用寿命	2万次
防护等级	IP67 As Per En60529/GB4208-2008（所有方向） F型可加装除湿加热器
手动功能	配套六角扳手（必须在断电情况下使用）
指示窗

工作条件

环境温度	-15℃至45℃
环境湿度	5-95%RH 相对湿度，无结露（不同使用环境可分级定制）

介质温度	0-45℃ / 0-90℃

注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

3.资料如有更改恕不另行通知。
