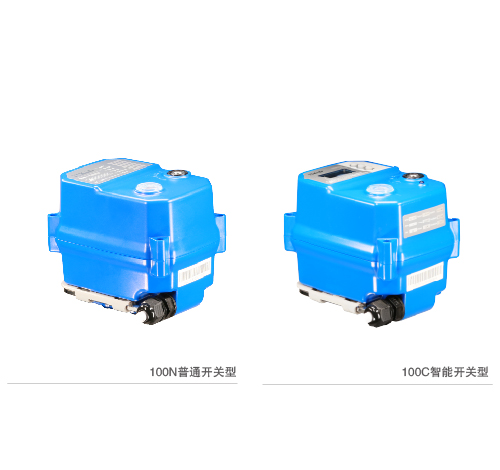

卧式三通电动球阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速2秒开关
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001 CE

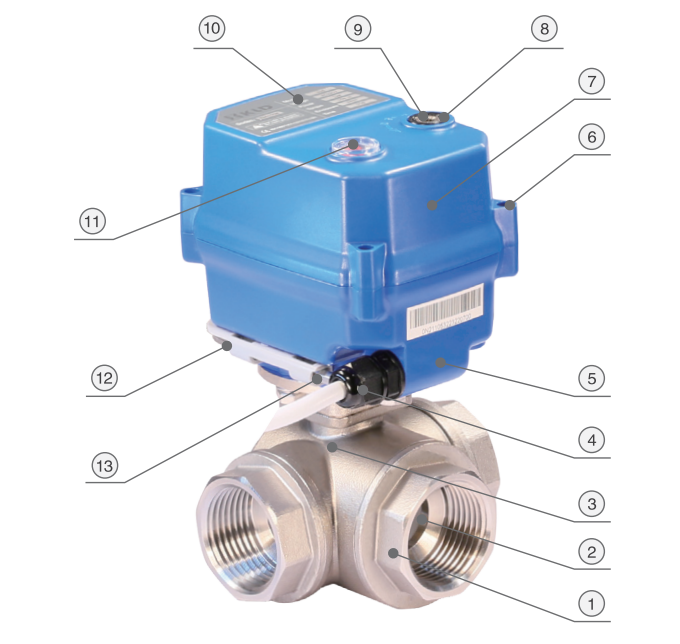

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀盖 |
304/316L/黄铜镀镍 |
3 |
|
2 |
阀球 |
304/316L/特殊耐磨球 |
1 |
|
3 |
阀体 |
304/316L/黄铜镀镍 |
1 |
|
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
5 |
下盖 |
PC合金 ※ |
1 |
|
6 |
螺钉 |
304 |
4 |
|
7 |
上盖 |
PC合金 ※ |
1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
手动轴油封 |
NBR丁腈 |
1 |
|
10 |
标签 |
PC |
1 |
|
11 |
指示窗 |
透明PC |
1 |
|
12 |
六角扳手固定架 |
耐热ABS |
1 |
|
13 |
六角扳手 |
工具钢 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

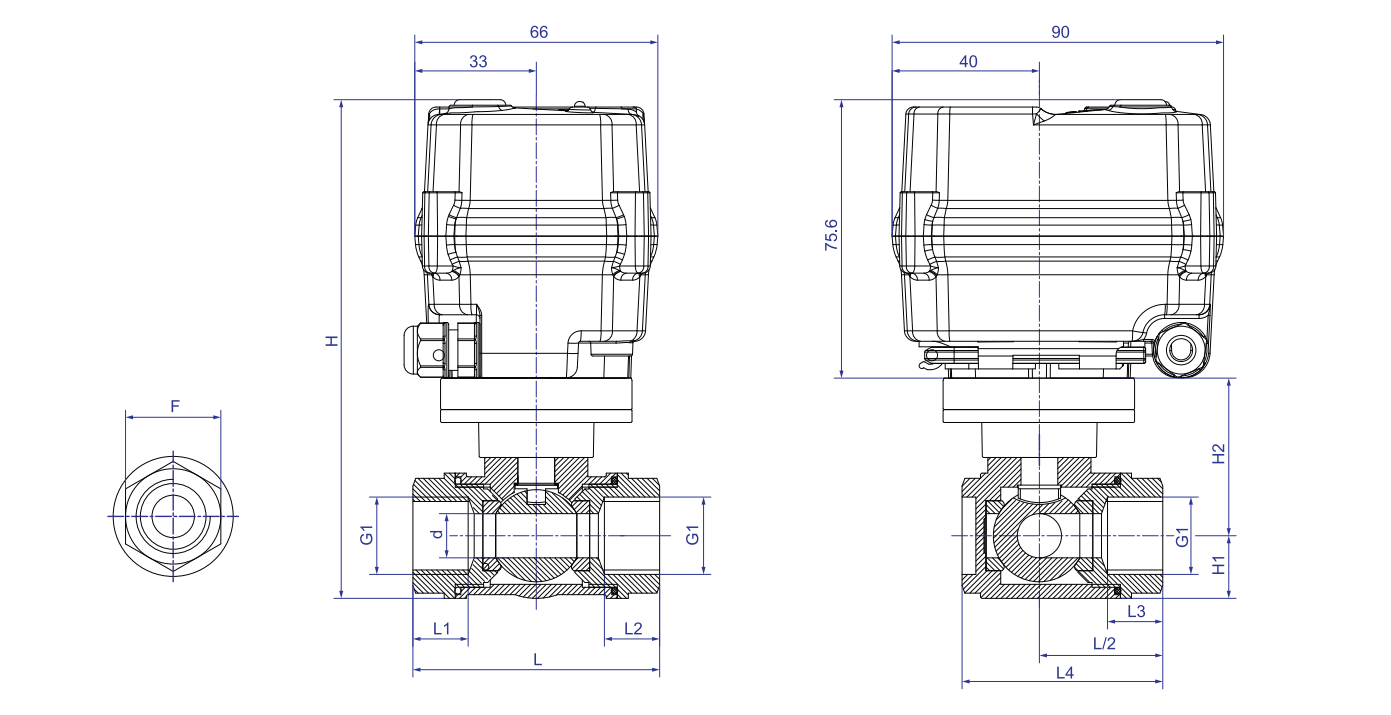

| 外形尺寸图【DN15-DN25】 |
主要尺寸(单位：mm)
|
口径 |
d |
G1 |
L1=L2=L3 |
L |
L4 |
H1 |
H2 |
H |
F |
W(kg) |
|
DN15 |
12 |
G1/2" |
15.0 |
67 |
54.5 |
17.00 |
42.25 |
134.85 |
27 |
1.0 |
| DN20 | 15 | G3/4" | 15.0 | 77 | 64.0 | 20.25 | 44.25 | 140.10 | 31 | 1.0 |
| DN25 | 20 | G1" | 19.5 | 89 | 72.5 | 25.50 | 54.50 | 155.60 | 38 | 1.2 |
注：
1.零件尺寸公差参考按GB/T 1804-2000 m级。
2.装配公差±2mm。
※1.接口螺纹可选NPT、G等，订货时需注明。
※2.高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：
1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或对外尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
