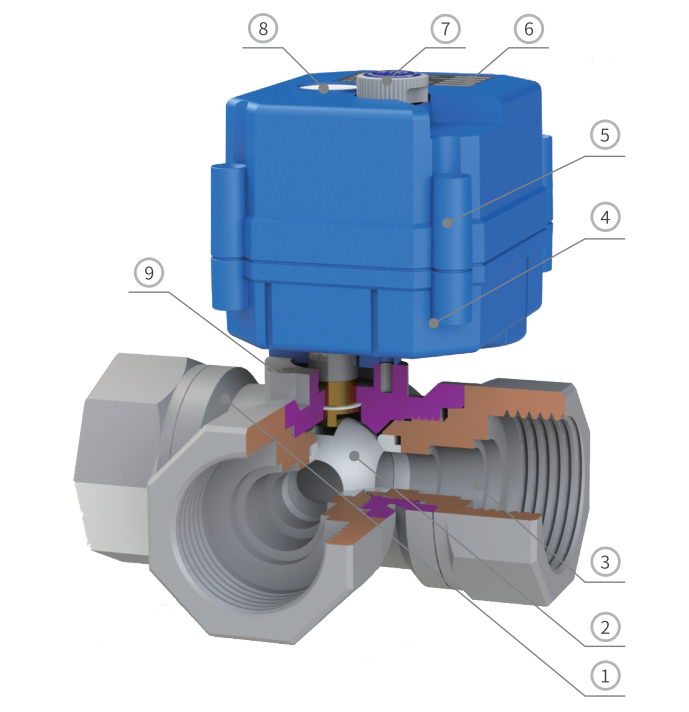

主要部件示意图

主要部件材质选择列表







序号	部件名称	可选材质	数量
1	阀体	CPVC	1
2	阀球	CPVC	1
3	阀盖	CPVC	3
4	下盖	PC合金 ※1	1
5	上盖	PC合金 ※1	1
6	标签	PC	1
7	手轮 ※2	POM	1
8	视窗	透明PC	1
9	连接架	PA66	1

 ※1 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
    三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
 ※2 20SJ系列无手轮。

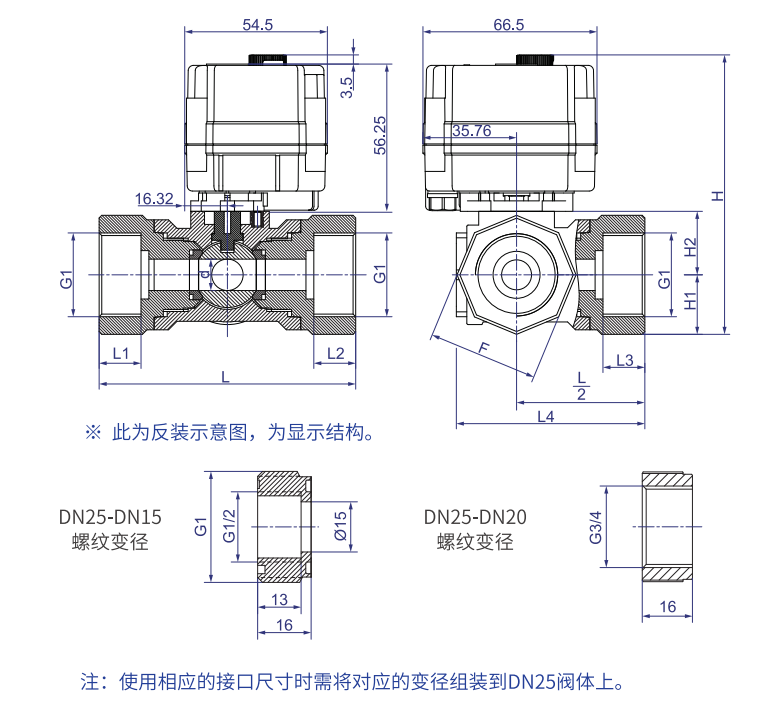

20S外形尺寸图【DN15-DN25】

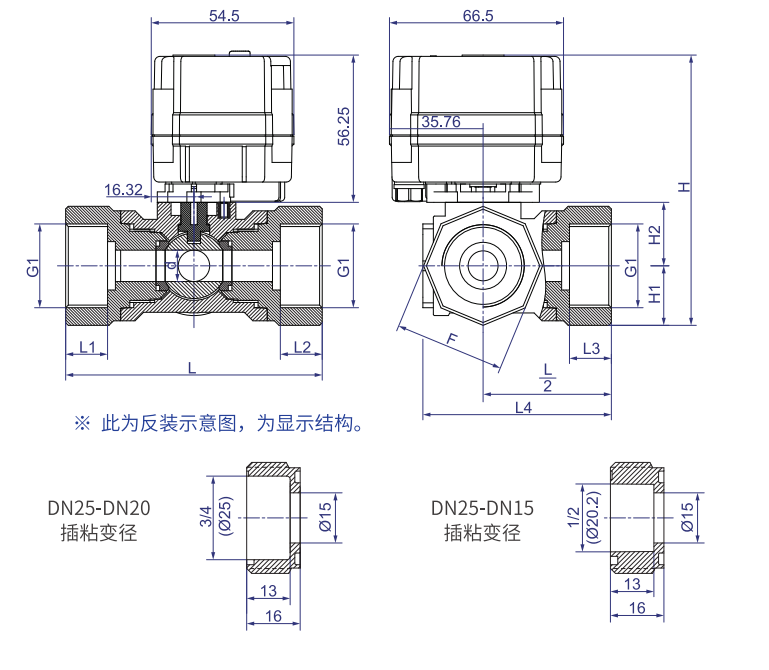

20SJ外形尺寸图【DN15-DN25】









阀体尺寸(单位：mm)





阀体类型	口径	d	G1		L1=L2=L3		L	L4	H		H1	H2	F	材质	W(kg)
			螺纹	插粘	螺纹	插粘			20S	20SJ
卧式三通	DN15 ※	12	G1/2"	20.2	13	13	98	72	106.7	103.2	22.7	24.2	42	CPVC	0.43
	DN20 ※	12	G3/4"	25.0	16	13	98	72	106.7	103.2	22.7	24.2	42	CPVC	0.43
	DN25	12	G1"	——	16	——	98	72	106.7	103.2	22.7	24.2	42	CPVC	0.40



  ※为组装变径后的口径。





 注：

     1.零件尺寸公差参考按GB/T 1804-2000 m级。

     2.装配公差±2mm。







卧式三通流通形式







功能参数





运转时间	5-7秒/2秒
回转角度	90°±2°
防护等级	IP67/F型【防潮型，加装除湿加热器】
手动功能	可选







工作条件



环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露)建议IP67
	相对湿度＞85%建议F型
介质温度	0-90℃
介质压力	1.0MPa









手动示意图





手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用





注：

   1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

   2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

   3.资料如有变更恕不另行通知。
