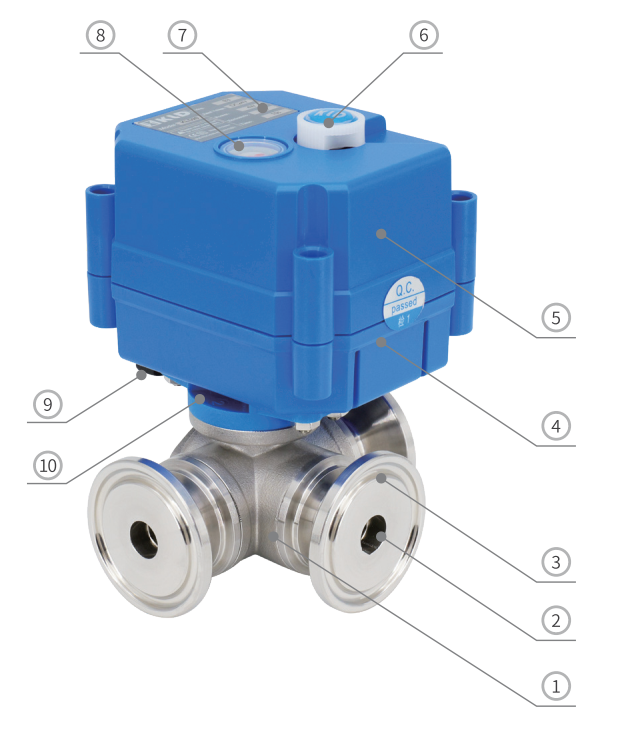

主要部件示意图

主要部件材质选择列表

















序号	部件名称	可选材质	数量
1	阀体	304/316L	1
2	阀球	304/316L	1
3	阀盖	304/316L	3
4	下盖	PC合金 ※1	1
5	上盖	PC合金 ※1	1
6	手轮 ※2	POM	1
7	标签	PC	1
8	视窗	透明PC	1
9	紧线锁母	PA66	1
10	连接架	PA66	1
*1	阀杆	黄铜/304/316L	1
*2	球垫 ※3	PTFE	4
*3	阀盖密封圈	三元乙丙/丁腈/氟橡胶 ※4	3
*4	阀杆密封圈	三元乙丙/丁腈/氟橡胶 ※4	1
*5	联轴节	304	1

  ※1 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
    三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
  ※2 20SJ系列无手轮。
  ※3 介质为气体，选用耐磨PTFE。
  ※4 其他材质可定制。

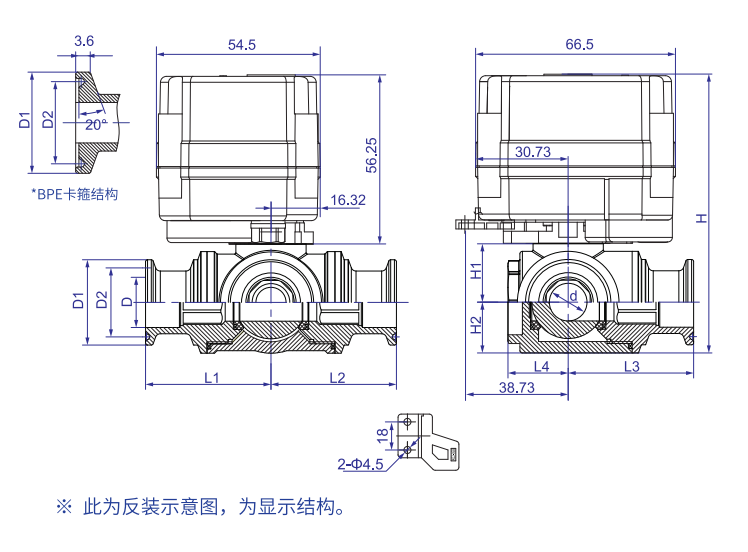

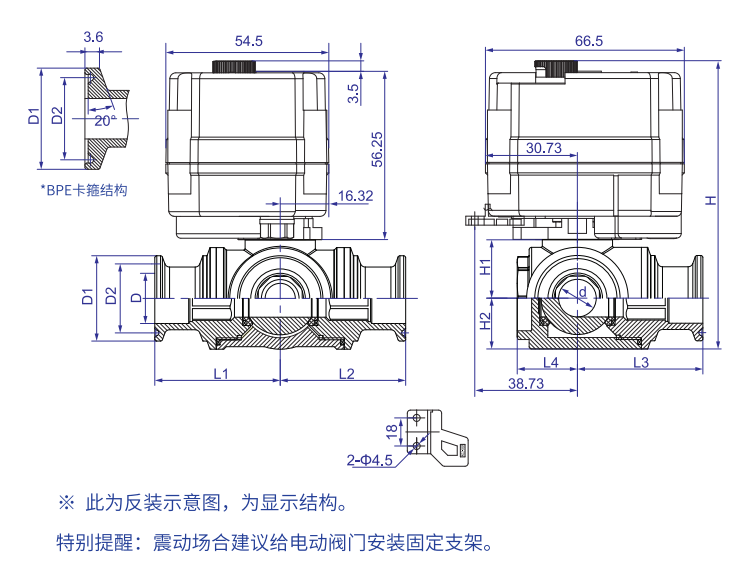

20S外形尺寸图	20SJ外形尺寸图









阀体尺寸(单位：mm)



阀体类型	接口形式	口径	d	D	D1		D2		L1=L2=L3		L4	H1	H2	H		W (kg)
														20S	20SJ
全通径	卡箍 快装	DN10	8	10	*25 (BPE)	34	*20.32 (BPE)	27.5	33	45	16.5	19.25	13	92	88.5	-
		DN15	12	16	*25 (BPE)	34	*20.32 (BPE)	27.5	40	45	21	21.25	17	98	94.5	-
		DN20	15	20	34	50.5	27.5	43.5	50		25.5	23.25	20.25	103.25	99.75	-



注：1.零件尺寸公差参考按GB/T 1804-2000 m级。
注：2.装配公差±2mm。
※1.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。
※2.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。

注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！

注意：2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！







卧式三通流通形式









功能参数



开关阀时间	5秒/90°(标配)※1、2秒/90°(需定制) ※2
阀球转动角度	90°/180°/270°
使用寿命	标称7万次 ※3
防护等级	IP67,防潮型可选(注AC95-265V产品无防潮型) ※4
手动功能	20S有，20SJ无
指示窗



 注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
 ※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
 ※2 仅DC24V可定制2S。
 ※3 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
 ※4 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。






工作条件


环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露) ----IP67型产品适用
	相对湿度＞85% ----防潮型产品适用
介质温度	0-100℃
介质压力	≤1.0MPa



 注：1.介质温度超过100℃时需采用高温支架型。

    2.如介质压力超过1.0MPa，需定制。

   3.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

     必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

    4.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。





手动示意图



手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
