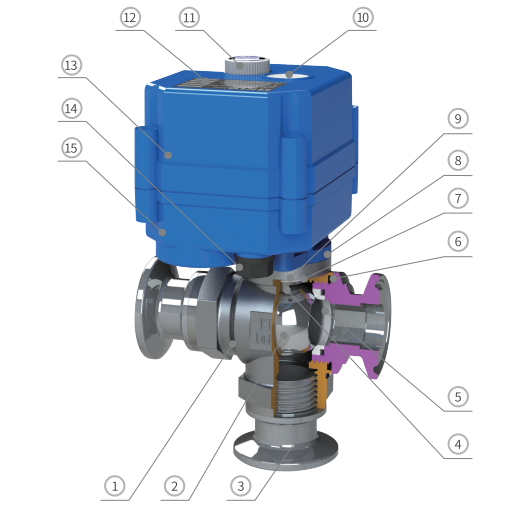

主要部件示意图 主要部件材质选择列表        序号 部件名称 可选材质 数量 1 阀体 304/316L 1 2 阀球 304/316L 1 3 阀盖 304/316L 3 4 阀杆 304/316L 1 5 球垫※1 PTFE 3 6 阀盖密封圈 三元乙丙/丁腈/氟橡胶 ※2 3 7 阀杆密封圈 三元乙丙/丁腈/氟橡胶 ※2 1 8 连接架 PA66 1 9 联轴节 304 1 10 视窗 透明PC 1 11 手轮※3 POM 1 12 标签 PC 1 13 上盖 PC合金 ※4 1 14 紧线锁母 PA66 1 15 下盖 PC合金    ※4 1  ※1 介质为气体，选用耐磨PTFE。  ※2 其他材质可定制。  ※3 20SJ系列无手轮。  ※4 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、     三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

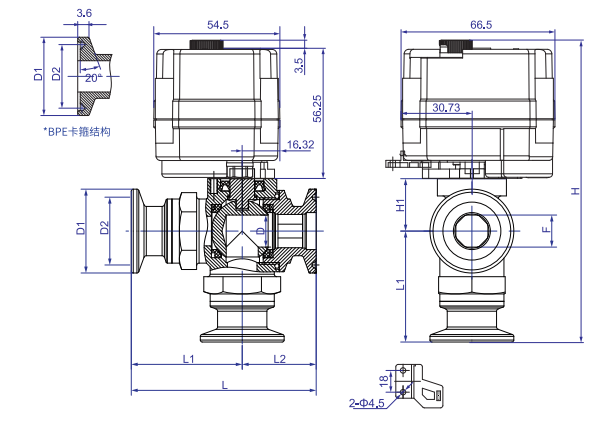

20S外形尺寸图

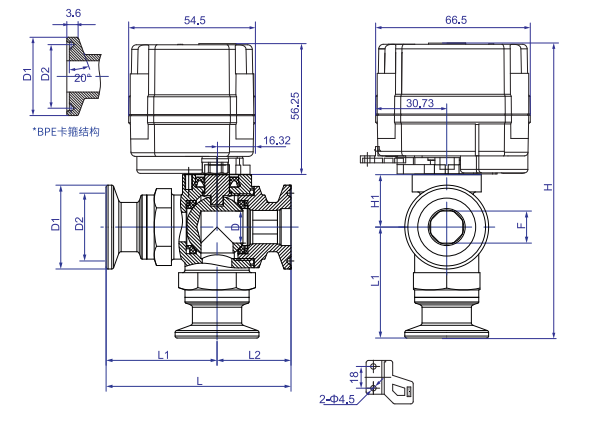

20SJ外形尺寸图





阀体尺寸(单位：mm)



阀体类型		接口形式		口径	D	D1		D2		F	L	L1	L2	H1	H		W (kg)
															20S	20SJ
全通径		卡箍快装		DN15	13	*25(BPE)	34	*20.32(BPE)	27.5	13	75	45	30	21.25	126	122.25	-
				DN20	18	50.5	34	43.5	27.5	17.5	90	50	40	25.75	135.5	132	-


注：1.零件尺寸公差参考按GB/T 1804-2000 m级。
注：2.装配公差±2mm。
※1.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。
※2.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。

注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！

注意：2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！









立式三通流通形式



立式三通常用两位流通形式示例







功能参数



开关阀时间	5秒/90°(标配)※1、2秒/90°(需定制) ※2
阀球转动角度	90°/180°/270°
使用寿命	标称7万次 ※3
防护等级	IP67,防潮型可选(注AC95-265V产品无防潮型) ※4
手动功能	20S有，20SJ无
指示窗



 注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
 ※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
 ※2 仅DC24V可定制2S。
 ※3 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
 ※4 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。







工作条件





环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露)   ----IP67型产品适用
	相对湿度＞85%        ----防潮型产品适用
介质温度	0-100℃
介质压力	≤1.0MPa



注：

1.介质温度超过100℃时需采用高温支架型。

2.如介质压力超过1.0MPa，需定制。

3.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

4.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。







手动示意图



手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
