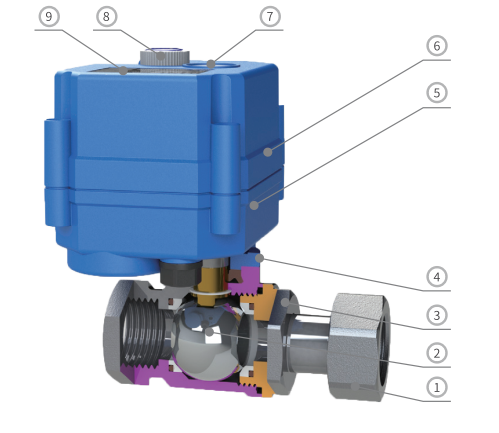

主要部件示意图

主要部件材质选择列表









序号	部件名称	可选材质	数量
1	阀盖	304 / 316L	1
2	阀球	304 / 316L / PPO /特殊耐磨球	1
3	阀体	304/316L	1
4	连接架	PA66	1
5	下盖	PC合金 ※1	1
6	上盖	PC合金 ※1	1
7	视窗	透明PC	1
8	手轮 ※2	POM	1
9	标签	PC	1

 ※1 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
    三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
 ※2 20SJ系列无手轮。

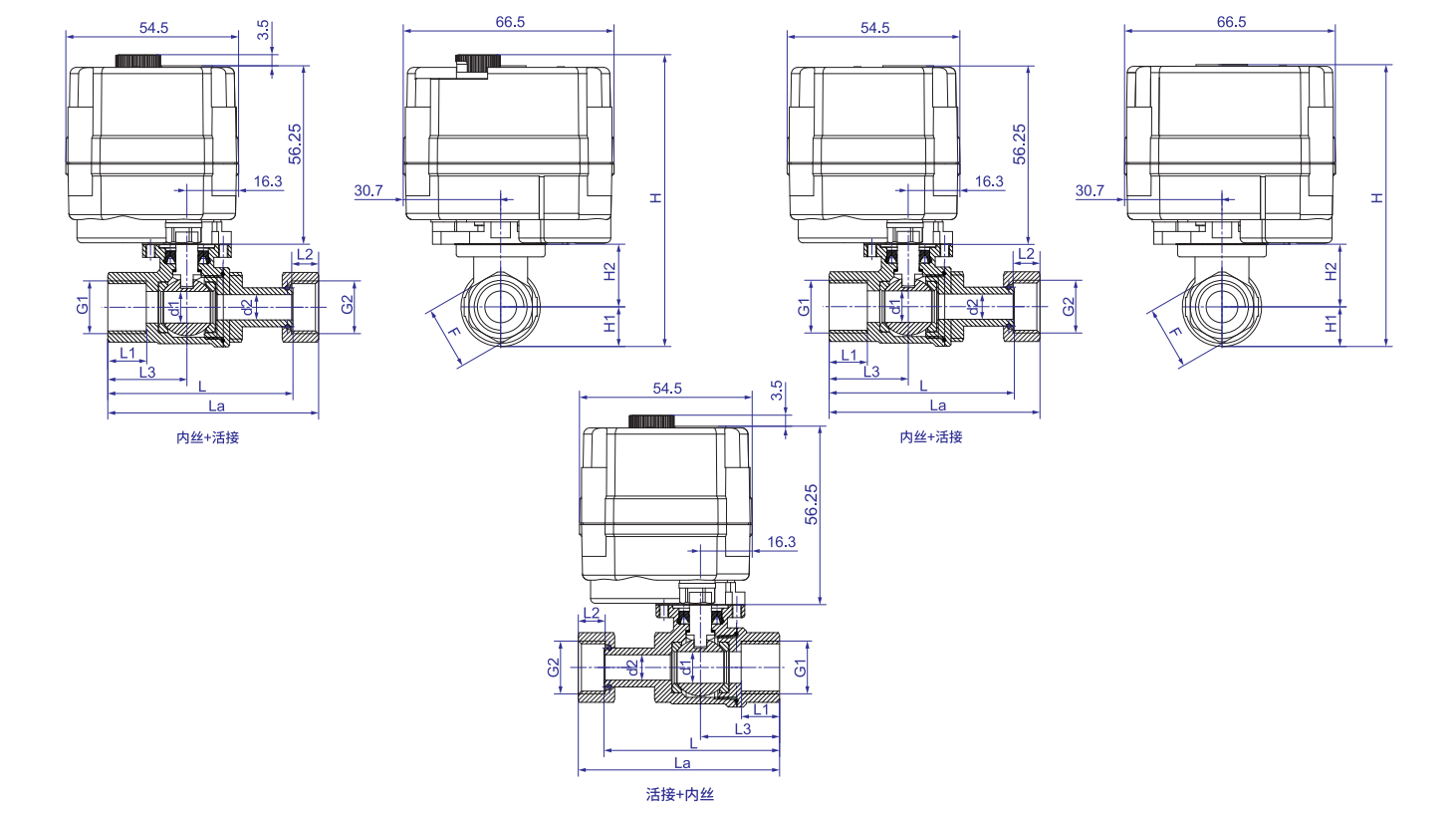

20S外形尺寸图【DN10-DN20】

20SJ外形尺寸图【DN10-DN20】





特别提醒：震动场合建议给电动阀门安装固定支架。













阀体尺寸(单位：mm)





口径	接口形式	G1=G2	d1	d2	L1	L2	L3	L	La	F	H1	H2	H
													20S	20SJ
DN10	内丝+活接	G3/8"	10.0	8	12	8.5	25.0	58.5	66.6	20	12.5	19.75	92.0	88.5
	活接+内丝							55.5	63.6
DN15	内丝+活接	G1/2"	14.0	12	13	10.8	28.5	68.0	78.0	27	16.5	21.25	97.5	94.0
	活接+内丝							63.5	73.5
DN20	内丝+活接	G3/4"	18.5	15	16	11.0	35.0	79.0	89.1	32	21.5	25.75	107.0	103.5
	活接+内丝							71.0	81.1



 注：

     1.零件尺寸公差参考按GB/T 1804-2000 m级。

     2.装配公差±2mm。







功能参数





运转时间	5-7秒/2秒/1秒
回转角度	90°±2°
防护等级	IP67/F型【防潮型，加装除湿加热器】
手动功能	可选







工作条件



环境温度	-20℃至45℃（其他环境温度可定制） ※1
环境湿度	相对湿度≤85%(不凝露)建议IP67
	相对湿度＞85%建议F型
介质温度	0-100℃/120°C/150°C
介质压力	1.0MPa

 ※1 环境温度>45℃或<-20℃可定制。
   ①在-40℃环境温度下，使用前需要通电15分钟以上（建议30分钟)，环境温度越高，通电时间可以适当减小
   ②长期在-40℃环境温度下使用，需要对电动阀（执行器+阀体）进行保温处理：比如在电动阀四周增加伴热带，如果环境温度在-15℃以上，可以取消。





手动示意图



手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用





 注：

   1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

   2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

   3.资料如有变更恕不另行通知。
