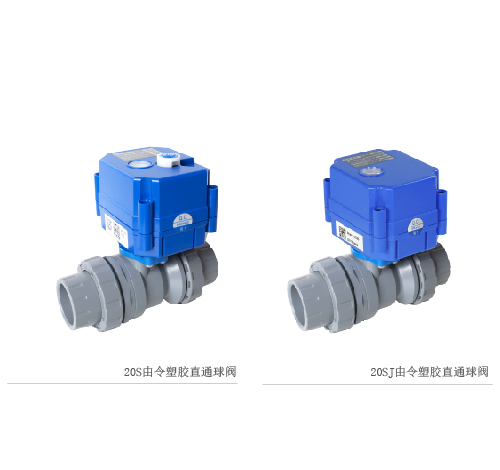

产品特点

塑料直通球阀特色

■ 寿命高达7万次

■ 体积小巧

■ 可选手轮操作

■ 阀体为塑胶材料，耐腐蚀

使用场合

■ 可用于酸、碱等腐蚀性介质

■ 替换普通电磁阀,尤其是电磁阀不能可靠工作的场合

■ 环保、给排水、水处理工程

■ 工业自控等小型设备

■ 尤其适合ClO₂ 、O₃系统使用

认证：CE、ISO9001

快速连接

阀门知识控制方式下载当前PDF

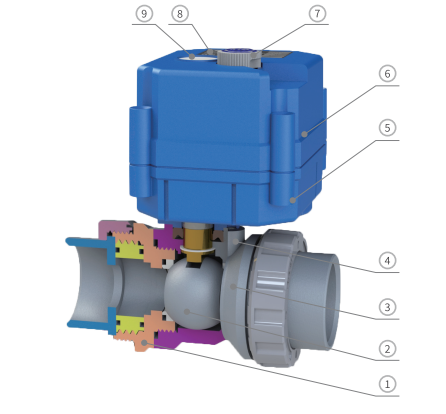

主要部件示意图

主要部件材质选择列表

序号	部件名称	可选材质	数量
1	阀盖	CPVC/ PVDF	1
2	阀球	CPVC/ PVDF	1
3	阀体	CPVC/ PVDF	1
4	连接架	PA66	1
5	下盖	PC合金 ※1	1
6	上盖	PC合金 ※1	1
7	手轮 ※2	POM	1
8	标签	PC	1
9	视窗	透明PC	1

※1 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
※2 20SJ系列无手轮。

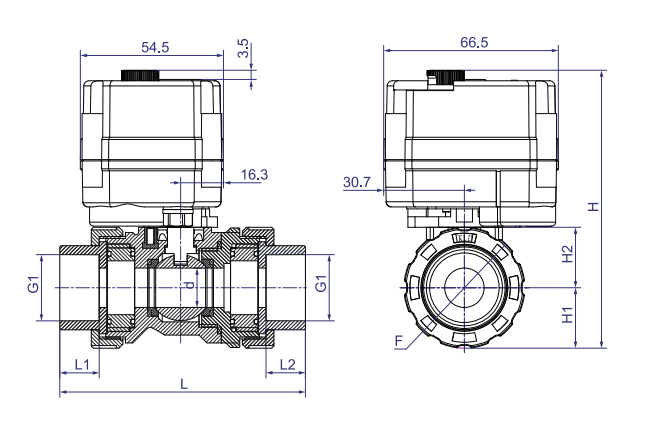

20S（DN15-DN20）外形尺寸图

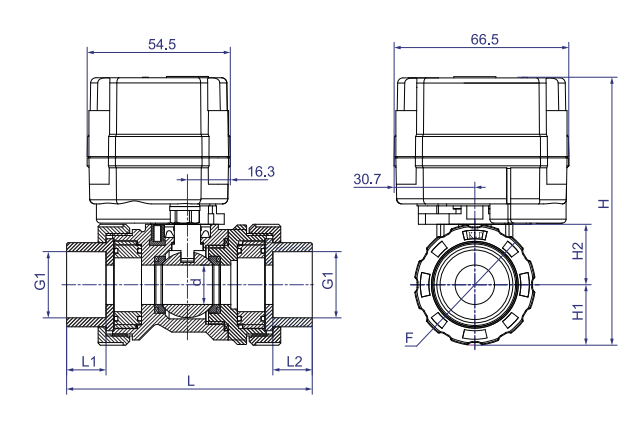

20SJ（DN15-DN20）外形尺寸图

阀体尺寸(单位：mm)

阀体类型	口径	d	G1		L1=L2		L		H		H1	H2	F
阀体类型	口径	d	螺纹	插粘	螺纹	插粘	螺纹	插粘	20S	20SJ	H1	H2	F	W (kg)
缩径两通	DN15	15	G1/2" 或 NPT1/2"	20.3（外口处）	18	18	102.5	102.5	105.8	102.3	23	23	46	-
缩径两通	DN20	15	G3/4" 或 NPT3/4"	25.3（外口处）	18	18	102.5	102.5	105.8	102.3	23	23	46	-

注：1. 零件尺寸公差参考按GB/T 1804-2000 m级。
注：2. 装配公差±2mm。
注：3. 接口螺纹可选NPT、G等，订货时需注明。

注意：1. 因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
注意：2. 对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！

功能参数

开关阀时间	5秒/90°(标配) ※1、2秒/90°(需定制) ※2
阀球转动角度	90°/180°/270°
使用寿命	标称7万次 ※3
防护等级	IP67,防潮型可选(注AC95-265V产品无防潮型) ※4
手动功能	20S有，20SJ无
指示窗

注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 仅DC24V可定制2秒。
※3 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
※4 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。

工作条件

环境温度	-20℃至45℃
环境湿度	相对湿度≤85%(不凝露) ----IP67型产品适用
环境湿度	相对湿度＞85% ----防潮型产品适用
介质温度	0-90℃
介质压力	≤1.0MPa

注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

手动示意图

手动使用说明

■ 手动功能必须断电使用

■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
