■OLED显示屏，无死角，高亮度
■报警输出信号：继电器触点
■位置精确度：±1%（软件可设）
■采用高性能无刷电机，内置过流\过载保护
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量给排水、水处理工程
认证：ISO9001

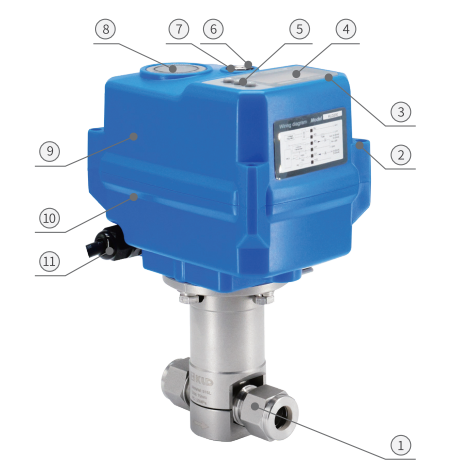

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
| 1 |
阀体 |
304/ 316L/ 2205 |
1 |
|
阀杆 |
304/ 316L/ 2205 |
1 |
|
|
阀杆软座 |
PCTFE |
1 |
|
|
阀杆填料 |
PFA/ PTFE |
1 |
|
|
2 |
螺钉 |
304 |
4 |
| 3 | 标签 | PC | 1 |
| 4 |
1.3寸液晶屏 |
OLED | 1 |
| 5 | 按键 | 橡胶 | 3 |
| 6 | 手动轴 | 304 | 1 |
|
7 |
手动轴油封 | NBR丁腈 | 1 |
|
8 |
指示窗 |
透明PC |
1 |
|
9 |
上盖 |
PC合金※ /压铸铝 |
1 |
|
10 |
下盖 |
PC合金※ /压铸铝 |
1 |
| 11 | 防水电缆接头 | 尼龙/黄铜镀镍 | 1 |
| ※1 | 六角扳手固定架 | 耐热ABS | 1 |
|
※2 |
六角扳手 |
工具钢 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

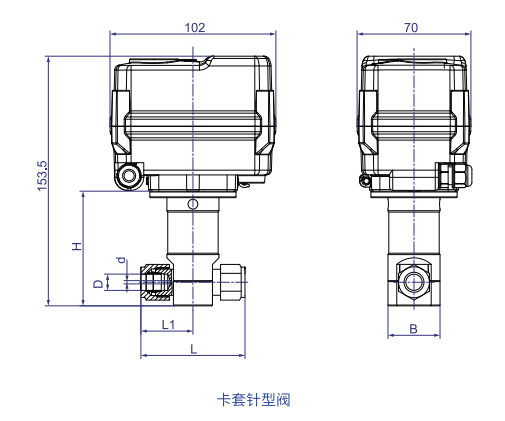

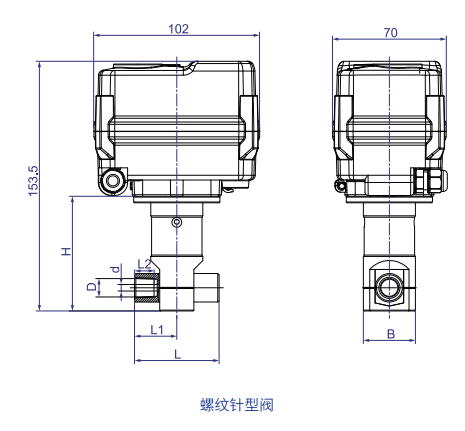

| 外形尺寸图【螺纹针型阀】 | 外形尺寸图【卡套针型阀】 |
 |
 |
螺纹针型阀主要尺寸(单位：mm)
|
接口 |
L |
L1 |
L2 |
D |
H |
B |
d |
W（kg） |
|
1/4" |
52.0 |
26.0 |
11.0 |
NPT1/4" |
70.5±1 |
Φ32 |
4.0 |
- |
|
3/8" |
67.0 |
33.5 |
10.5 |
G3/8" |
70.5±1 |
Φ32 |
2.0 |
- |
| 1/2" | 70.0 | 35.0 | 12.0 | G1/2" | 70.5±1 | Φ32 | 2.0 | - |
卡套针型阀主要尺寸(单位：mm)
|
接口 |
L |
L1 |
D |
H |
B |
d |
W（kg） |
|
Φ8 |
60.0 |
30.0 |
Φ8 |
70.5±1 |
Φ32 |
2.0 |
- |
|
Φ10 |
64.0 |
32.0 |
Φ10 |
70.5±1 |
Φ32 |
2.0 |
- |
※1. L长度为用手拧紧卡套螺母时的尺寸。
※2. 选用调节阀的重要信息：
调节阀功能是对流体流量的精密调节，不建议频繁截止。
若实现截止功能建议选用球阀或截止阀。
※3. 重要提示：本产品样本仅作为初步选型使用，产品尺寸、参数等的最终确认，请与KLD公司联系。
|

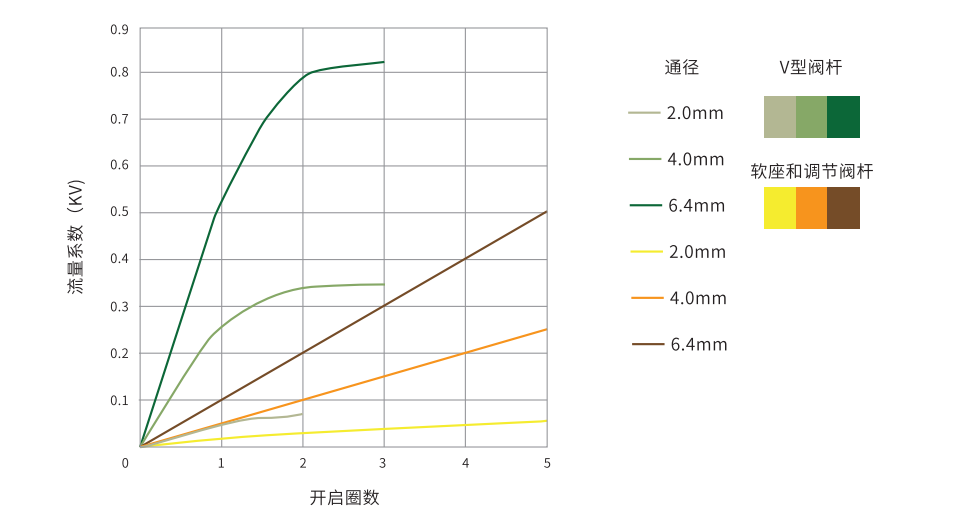

阀球转动角度 |
360°* n（n<5） |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃（其它环境温度可定制） |
| 环境湿度 | 5-95%RH相对湿度，无结露（不同使用环境可分级定制） |
|
介质温度 |
0-100℃ |
