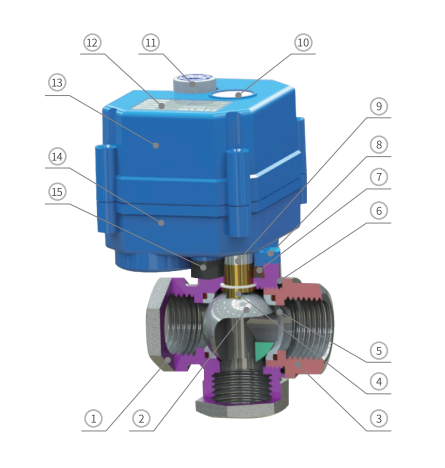

主要部件示意图 主要部件材质选择列表        序号 部件名称 可选材质 数量 1 阀体 黄铜镀镍/304/316L/2507 1 2 阀球单L/双L/简易三通型 304/316L/PPO/特殊耐磨球/2507 1 3 阀盖 黄铜镀镍/304/316L/2507 1 4 阀杆 黄铜/304/316L/2507 1 5 球垫※1 PTFE 2 6 阀盖密封圈 三元乙丙/丁腈/氟橡胶 ※2 1 7 阀杆密封圈 三元乙丙/丁腈/氟橡胶 ※2 1 8 连接架 PA66 1 9 联轴节 304 1 10 视窗 透明PC 1 11 手轮※3 POM 1 12 标签 PC 1 13 上盖 PC合金 ※4 1 14 下盖 PC合金 ※4 1 15 紧线锁母 PA66 1  ※1 介质为气体，选用耐磨PTFE。  ※2 其他材质可定制。  ※3 20SJ系列无手轮。  ※4 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、     三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

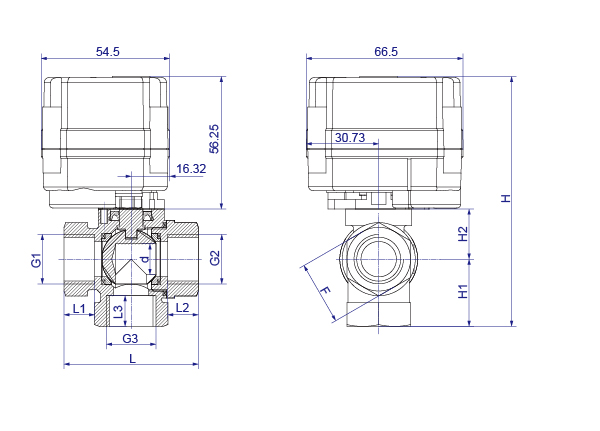

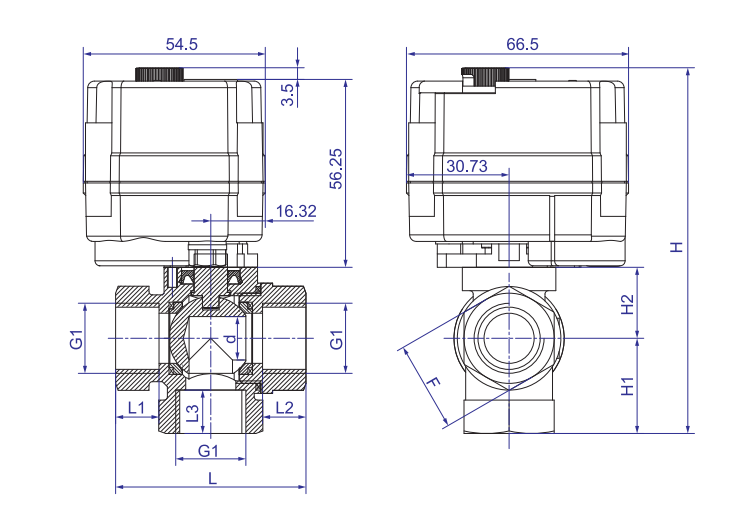

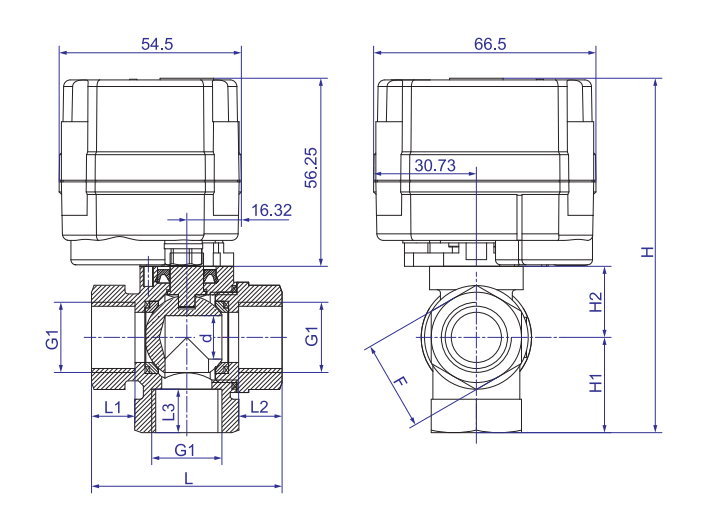

20S全内丝外形尺寸图【DN15-DN25】

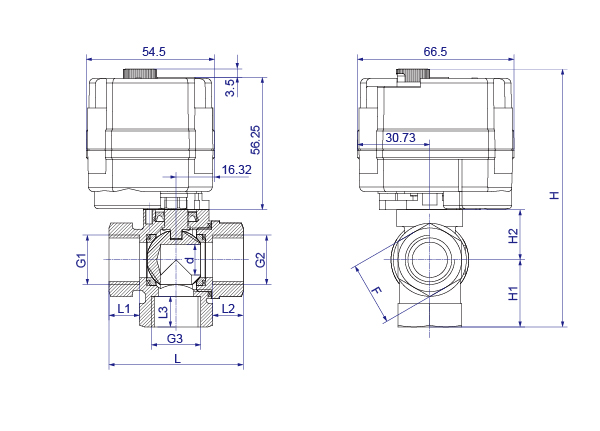

20SJ全内丝外形尺寸图【DN15-DN25】











阀体尺寸(单位：mm)



阀体类型	接口形式	口径	d	L1=L2=L3	L	H		H1	H2	F	G1	材质	W(kg)
						20S	20SJ
立式三通	全内丝	DN15	13	13	57	109.5	106	28.5	21.25	27	G1/2"	Cu/304/316L/2507	0.42
		DN20	18	16	70	122.5	119	37.0	25.75	32	G3/4"	304/316L/2507	0.59
		DN25	18	18	76	129.5	126	44.0	25.75	38	G1"	Cu/304/316L/2507	0.69

 注：

     1.零件尺寸公差参考按GB/T 1804-2000 m级。

     2.装配公差±2mm。

     ※1.接口螺纹可选NPT、G等，订货时需注明。

     ※2.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。

     ※3.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。

注意：

     1.因批次问题数据可能有小范围变化，请以实物为准；如有变更，以最新产品资料为准。

     2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！

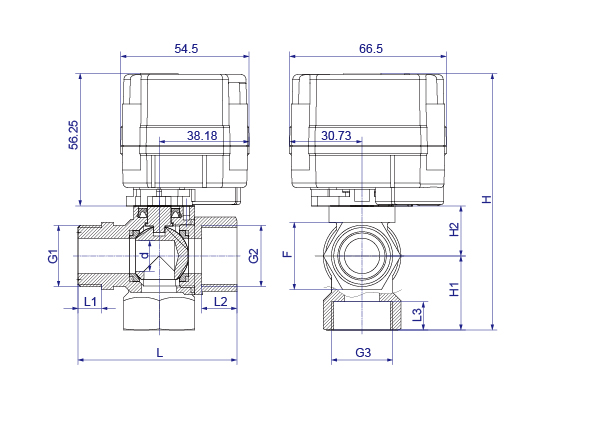

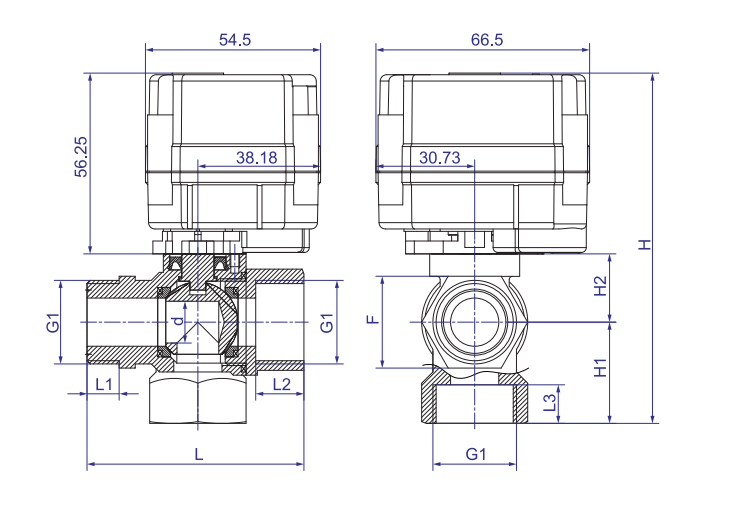

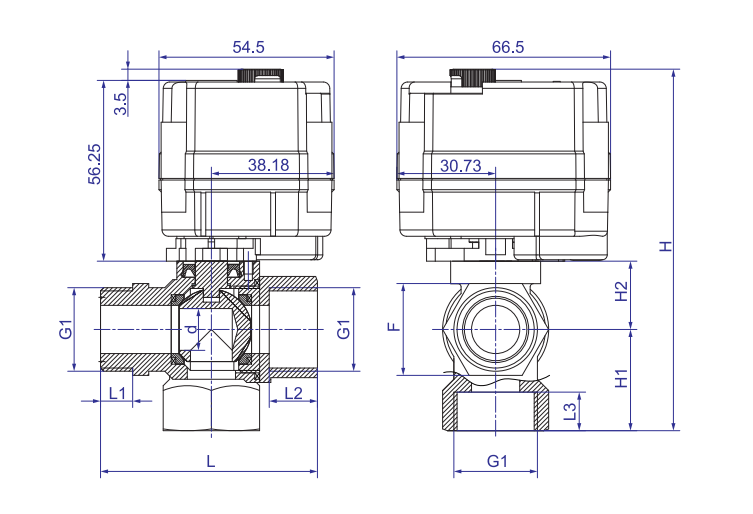

20S立式内外丝外形尺寸图【DN20/DN25】

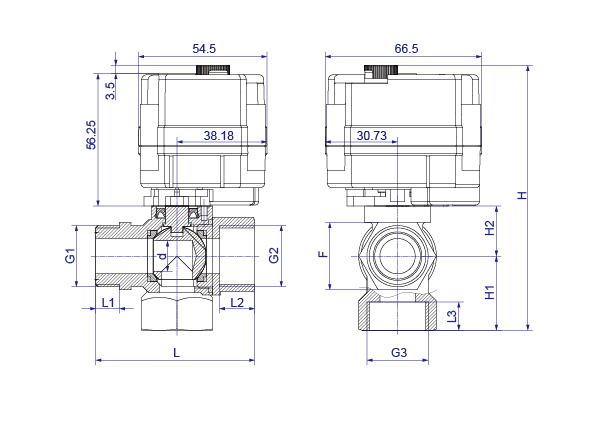

20SJ立式内外丝外形尺寸图【DN20/DN25】







阀体尺寸(单位：mm)



阀体类型	接口形式	口径	d	L1	L2	L3	L	H		H1	H2	F	G1	材质	W(kg)
								20S	20SJ
立式三通	内外丝	DN20	13	10	15	12	67.5	112.5	109	31.5	21.25	28.58	G3/4"	Cu	0.49
		DN25	13	12	15	15	80.0	121.5	118	40.0	21.25	37.00	G1"	Cu	0.55
	内外丝加长	DN25	13	12	15	15	90.0	121.5	118	40.0	21.25	37.00	G1"	Cu	0.63

 注：

     1.零件尺寸公差参考按GB/T 1804-2000 m级。

     2.装配公差±2mm。

     ※1.接口螺纹可选NPT、G等，订货时需注明。

     ※2.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。

     ※3.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。

注意：

     1.因批次问题数据可能有小范围变化，请以实物为准；如有变更，以最新产品资料为准。

     2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！











立式三通流通形式



立式三通常用两位流通形式示例









功能参数





运转时间	5-7秒/2秒/1秒
回转角度	90°±2°
防护等级	IP67/F型【防潮型，加装除湿加热器】
手动功能	可选







工作条件



环境温度	-20℃至45℃（其他环境温度可定制） ※1
环境湿度	相对湿度≤85%(不凝露)建议IP67
	相对湿度＞85%建议F型
介质温度	0-100℃/120°C/150°C
介质压力	1.0MPa

 ※1 环境温度>45℃或<-20℃可定制。
   ①在-40℃环境温度下，使用前需要通电15分钟以上（建议30分钟)，环境温度越高，通电时间可以适当减小
   ②长期在-40℃环境温度下使用，需要对电动阀（执行器+阀体）进行保温处理：比如在电动阀四周增加伴热带，如果环境温度在-15℃以上，可以取消。

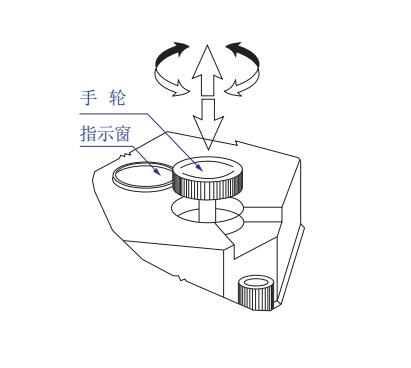

手动示意图



手动使用说明



     ■ 手动功能必须断电使用

     ■ 将手动按钮提起，再缓慢旋转手轮至所需阀位

     ■ 示窗中指针上的红线与管道平行为开，与管道垂直为关

     ■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用









 注：

   1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

   2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

   3.资料如有变更恕不另行通知。
