快装直通电动调节球阀特色
■OLED显示屏，无死角，高亮度
■32位高性能CPU，高精度±1.0%/0.5%
■无刷电机，稳定可靠、寿命长
■可选择内置断电复位，故障报警，LED指示灯
■卫生级阀门
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001

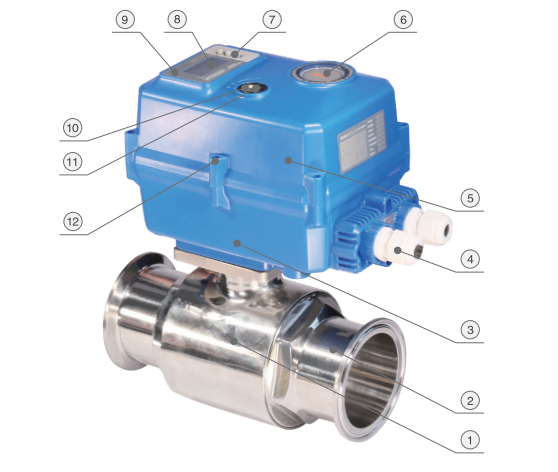

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304/316/316L |
1 |
|
2 |
阀盖 |
304/316/316L |
2 |
| 3 |
下盖 |
PC合金/压铸铝※ |
1 |
|
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
| 5 |
上盖 |
PC合金/压铸铝※ |
1 |
|
6 |
指示窗 |
透明PC |
1 |
|
7 |
按键 |
橡胶 |
3 |
|
8 |
1.3寸液晶屏 |
OLED |
1 |
|
9 |
标签 |
PC |
1 |
| 10 |
手动轴 |
304 |
1 |
|
11 |
手动轴油封 |
NBR丁腈 |
1 |
|
12 |
螺钉 |
304 |
6 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

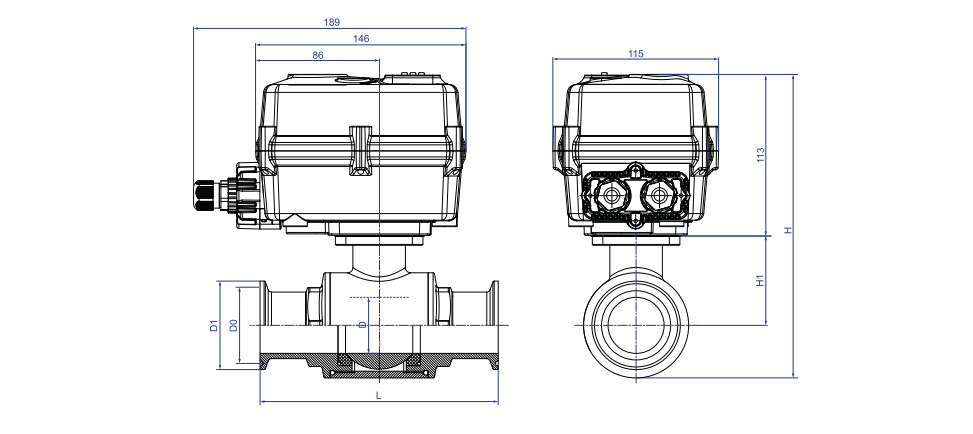

| 外形尺寸图【φ89-φ102】 |
主要尺寸(单位：mm)
|
口径 |
D |
D0 |
D1 |
L |
H1 |
H |
W（kg） |
|
φ89 |
84.90 |
99.00 |
106.00 |
210.00 |
89.50 |
266.00 |
- |
|
φ102 |
97.60 |
110.00 |
119.00 |
250.00 |
103.50 |
292.00 |
- |
※高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
注意：2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90°± 2° |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃（其他环境温度可定制） |
| 环境湿度 | 5-95%RH相对湿度，无结露（不同使用环境可分级定制） |
|
介质温度 |
0-100℃ |
※在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
