快装直通球阀特色
■寿命高达2万次※
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速5s
■卫生级阀门
■体积小巧、适合小型设备
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001
※此数值的实验室环境测试所得，具体根据使用情况有差异

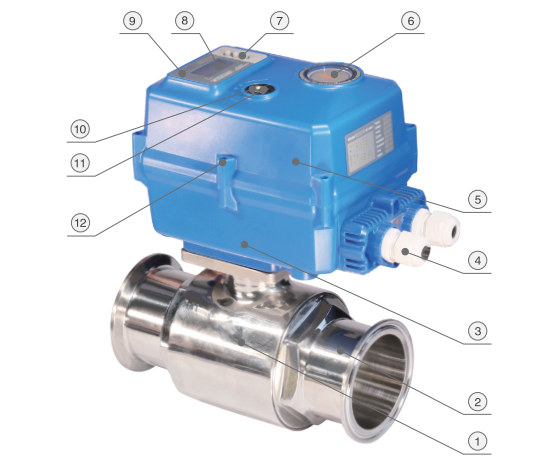

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304/316/316L |
1 |
|
2 |
阀盖 |
304/316/316L |
1 |
|
3 |
下盖 |
PC合金 ※1 /压铸铝 |
1 |
|
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
5 |
上盖 |
PC合金 ※1 /压铸铝 |
1 |
|
6 |
指示窗 |
透明PC |
1 |
| 7 |
按键 |
橡胶 |
3 |
|
8 |
1.3寸液晶屏 |
OLED |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
手动轴 |
304 |
1 |
|
11 |
手动轴油封 |
NBR丁腈 |
1 |
|
12 |
螺钉 |
304 |
6 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

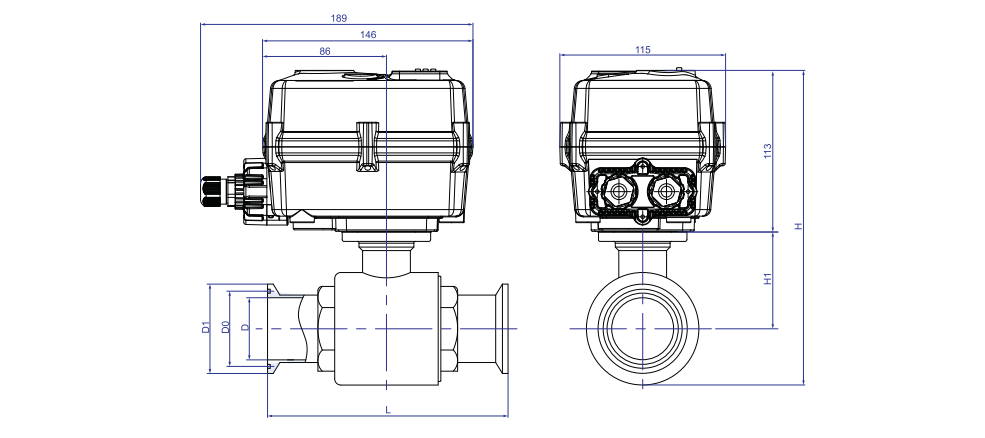

| 外形尺寸图【φ57-φ76】 |
主要尺寸(单位：mm)
|
口径 |
D |
D0 |
D1 |
L |
H1 |
H |
W（Kg） |
|
φ57 |
53.20 |
69.50 |
77.50 |
167.00 |
60.50 |
215.00 |
6.00 |
|
φ63 |
58.00 |
69.50 |
77.50 |
177.00 |
63.50 |
228.00 |
6.20 |
|
φ76 |
72.20 |
83.50 |
91.00 |
200.00 |
79.00 |
247.00 |
6.30 |
※高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
注意：2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90°± 2° |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃（其他环境温度可定制） |
| 环境湿度 | 5-95%RH相对湿度，无结露（不同使用环境可分级定制） |
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
