三片式电动调节球阀特色
■ OLED显示屏，无死角，高亮度
■ 32位高性能CPU，精度±1% / 0.5%
■ 无刷电机，稳定可靠、寿命长
■ 可选择高速6s / 1s
■ 可选择内置断电复位，故障报警、LED指示灯
■ 等百分比，线性，快开流量特性
使用场合
■ 工业自控设备、仪表产品
■ 环保、给排水、水处理工程
认证：CE、ISO9001

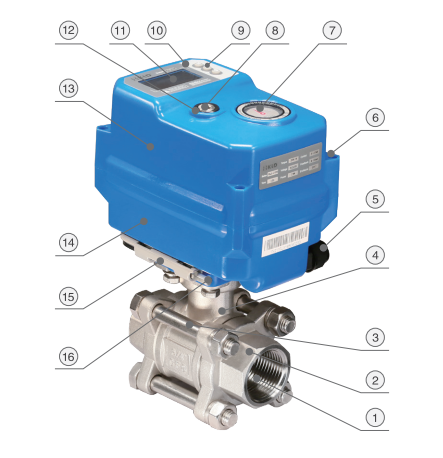

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304 / 316 |
1 |
|
2 |
阀盖 |
304 / 316 |
2 |
|
3 |
螺栓 |
304 / 316 |
4 |
|
4 |
阀体 |
304 / 316 |
1 |
|
5 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
6 |
螺钉 |
304 |
4 |
|
7 |
指示窗 |
透明PC |
1 |
| 8 |
手动轴 |
304 |
1 |
|
9 |
按键 |
橡胶 |
3 |
|
10 |
标签 |
PC |
1 |
|
11 |
1.3寸液晶屏 |
OLED |
1 |
| 12 |
手动轴油封 |
NBR丁腈 |
1 |
|
13 |
上盖 |
PC合金※ /压铸铝 |
1 |
|
14 |
下盖 |
PC合金※ /压铸铝 |
1 |
|
15 |
六角扳手固定架 |
耐热ABS |
1 |
|
16 |
六角扳手 |
工具钢 |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

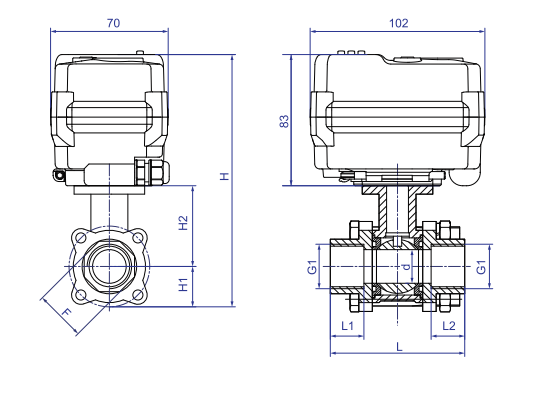

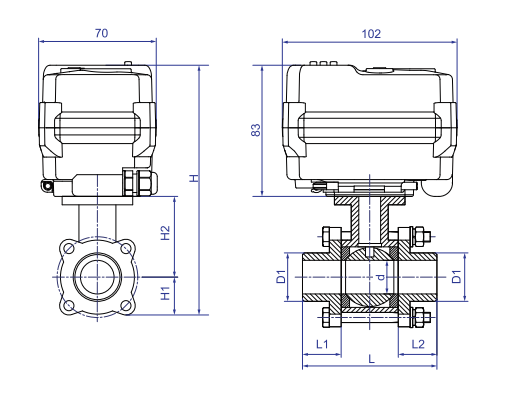

| 外形尺寸图【DN15-DN25,螺纹/承插焊】 | 外形尺寸图【DN15-DN25,对焊】 |
 |
 |
主要尺寸(单位：mm)
| 口径 | d | L1=L2 | G1 | D1 |
L | H1 | H2 | H | F | W(Kg) | |||||
| 螺纹 | 承插焊 | 对焊 | 螺纹 | 承插焊 | 对焊 | 螺纹 |
承插焊 |
对焊 |
|||||||
|
DN15 |
15.00 | 20.00 | 10.00 | 20.00 | G1/2" | 21.70 | 22.50 | 72.00 |
72.00 |
63.00 |
22.50 |
42.00 |
147.50 |
26.00 |
1.20 |
|
DN20 |
20.00 | 20.00 | 13.00 | 23.00 | G3/4" | 27.10 | 27.50 | 80.00 |
80.00 |
78.00 |
25.00 |
48.00 |
153.50 |
32.00 |
1.40 |
|
DN25 |
25.00 | 20.00 | 13.00 | 24.00 | G1" | 33.90 | 34.00 | 85.00 |
85.00 |
87.00 |
30.00 |
55.00 |
168.0 |
40.00 |
1.70 |
※接口螺纹可选NPT、G等，订货时需注明。
※高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
注意：2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
功能参数
|
阀球转动角度 |
90°± 2° |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
工作条件
|
|
|
环境温度 |
-15℃至45℃（其他环境温度可定制） |
| 环境湿度 | 5-95%RH相对湿度，无结露（不同使用环境可分级定制） |
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
