快装直通球阀特色
■寿命高达7万次※
■体积小巧
■可选手轮操作
■全通径球孔
※此数值为实验室环境测试所得，具体根据使用情况有差异。
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量、给排水、水处理工程
认证：CE、ISO9001

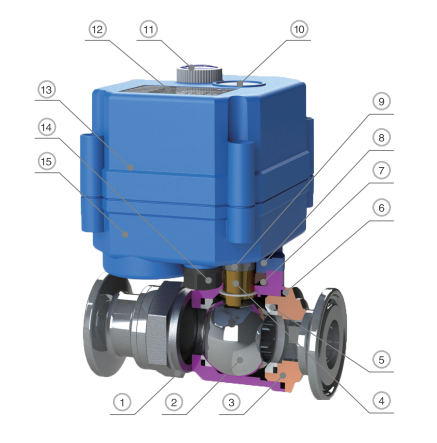

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304/316L |
1 |
|
2 |
阀球 |
304/316L |
1 |
|
3 |
阀盖 |
304/316L |
1 |
|
4 |
阀杆 |
304/316L |
1 |
|
5 |
球垫※1 |
PTFE |
2 |
|
6 |
阀盖密封圈 |
三元乙丙/丁腈/氟橡胶 ※2 |
1 |
|
7 |
阀杆密封圈 |
三元乙丙/丁腈/氟橡胶 ※2 |
1 |
|
8 |
连接架 |
PA66 |
1 |
|
9 |
联轴节 |
304 |
1 |
|
10 |
视窗 |
透明PC |
1 |
|
11 |
手轮※3 |
POM |
1 |
|
12 |
标签 |
PC |
1 |
|
13 |
上盖 |
PC合金 ※4 |
1 |
|
14 |
紧线锁母 |
PA66 |
1 |
|
15 |
下盖 |
PC合金 ※4 |
1 |
※1 介质为气体，选用耐磨PTFE。
※2 其他材质可定制。
※3 20SJ系列无手轮。
※4 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
|

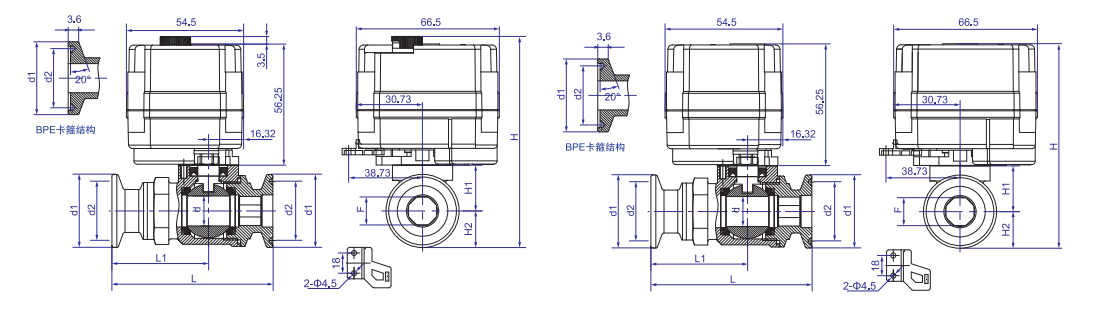

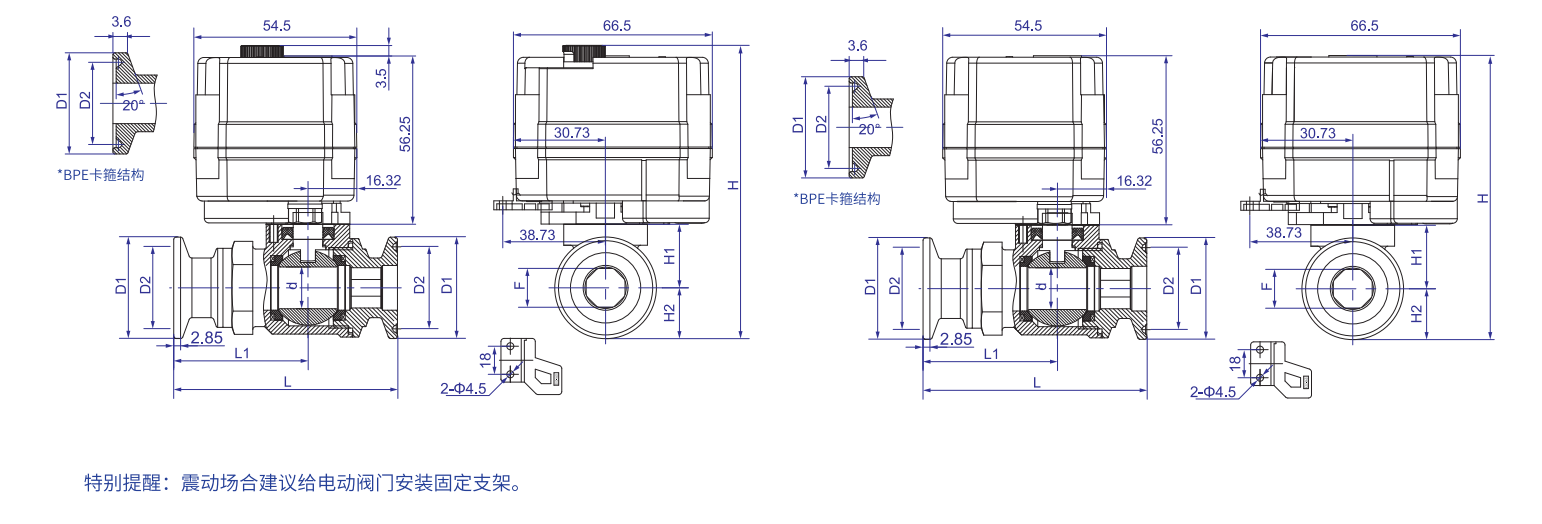

20S外形尺寸图【DN10-DN20】 |
20SJ外形尺寸图【DN10-DN20】 |
特别提醒：震动场合建议给电动阀门安装固定支架。
阀体尺寸(单位：mm)
| 阀体类型 | 接口形式 |
口径 |
d | d1 | d2 |
L |
L1 |
H1 |
H2 |
F |
H |
W(Kg) |
||
| 全通径 | 卡箍快装 |
DN10 |
10.00 | 34.00 |
25.00 |
27.50 |
20.30 |
75.00 |
45.00 |
19.75 |
17.00 |
8.50 |
96.50 |
- |
|
DN15 |
14.00 | 34.00 | 27.50 |
75.00 |
45.00 |
21.75 |
17.00 |
13.00 |
98.00 |
- |
||||
|
DN20 |
18.50 | 34.00 |
50.50 |
27.50 |
43.50 |
90.00 |
50.00 |
25.75 |
25.25 |
17.50 |
110.75 |
- |
||
注：
1.接口螺纹可选NPT、G等，订货时需注明。
2.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。
3.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。
|
运转时间 |
5秒/90°(标配)※1、2秒/90°(需定制) ※2 |
|
回转角度 |
90°±2° |
|
使用寿命 |
标称7万次 ※3 |
|
防护等级 |
IP67,F型（防潮加装除湿加热器） |
|
手动功能 |
20S有，20SJ无 |
|
指示窗 |
|
注：
如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 仅DC24V可定制2秒。
※3 此数值为实验室环境测试所得，具体根据使用情况有差异。
※4 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。
|
环境温度 |
-20℃至45℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
|
介质压力 |
≤1.0MPa |
注：1.介质温度超过100℃时需采用高温支架型。
2.如介质压力超过1.0MPa，需定制。
3.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
4.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
5.资料如有变更恕不另行通知。
手动示意图
■ 手动功能必须断电使用
■ 将手动按钮提起，再缓慢旋转手轮至所需阀位
■ 示窗中指针上的红线与管道平行为开，与管道垂直为关
■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
