对夹式金属电动蝶阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速5秒
■安装方便
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：CE

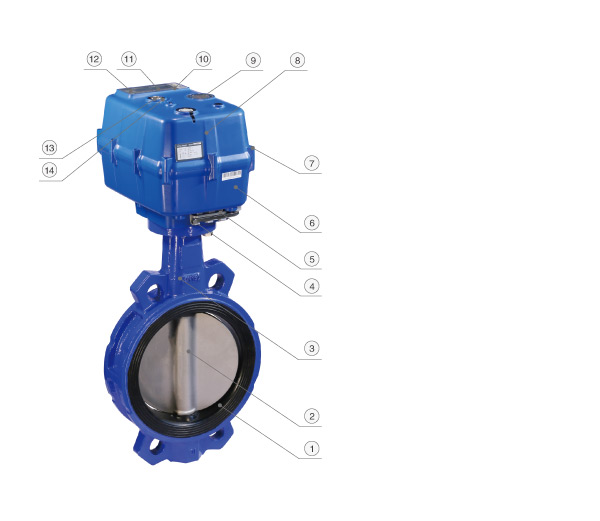

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
蝶板密封 |
EPDM / FPM / NBR |
1 |
|
2 |
蝶板 |
304 / 316 / 尼龙包铁 |
1 |
|
3 |
阀体 |
铸铝 / 铸铁 |
1 |
|
4 |
六角扳手固定架 |
耐热ABS |
1 |
|
5 |
六角扳手 |
工具钢 |
1 |
|
6 |
下盖 |
耐热ABS / 压铸铝 |
1 |
|
7 |
螺钉 |
304 |
10 |
|
8 |
上盖 |
耐热ABS / 压铸铝 |
1 |
|
9 |
指示窗 |
透明AS |
1 |
|
10 |
标签 |
PC |
1 |
|
11 |
手动轴 |
304 |
1 |
|
12 |
手动轴油封 |
NBR丁腈 |
1 |
|
※ |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |

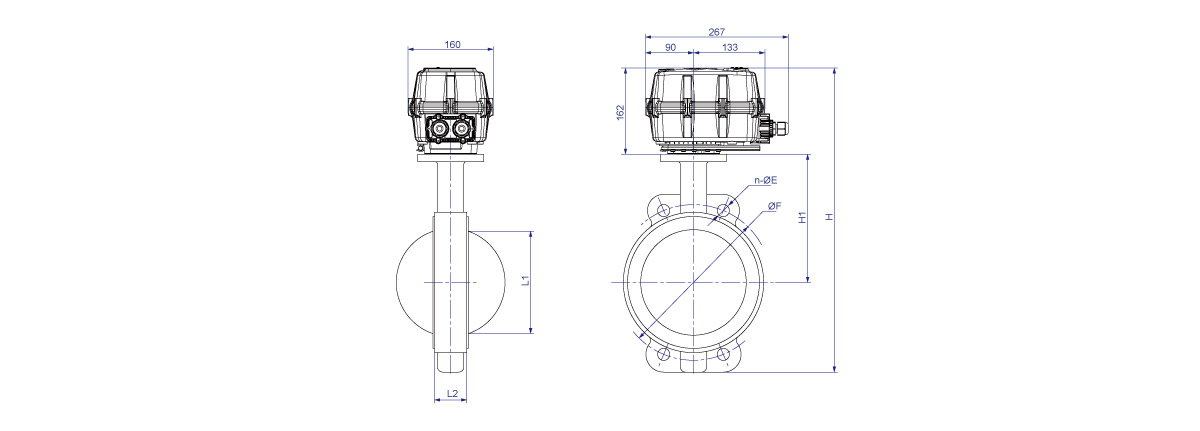

| 外形尺寸图【DN150】 |
主要尺寸(单位：mm)
|
口径 |
H1 |
H |
F |
L1 |
L2 |
n-φe |
W(Kg) |
|
DN150 |
210 |
506 |
240 |
146 |
56 |
4-24 |
|
注：
1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
3.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
4.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
