卧式三通由令塑胶电动调节球阀特色
■OLED显示屏，无死角，高亮度
■32位高性能CPU，高精度±1.0%/0.5%
■无刷电机，稳定可靠、寿命长
■可选择高速5秒/1秒
■可选择内置断电复位，故障报警，LED指示灯
■阀体为塑胶材料，耐腐蚀强
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■暖通、洗浴行业
■尤其适合ClO₂、O3系统使用
认证：ISO9001

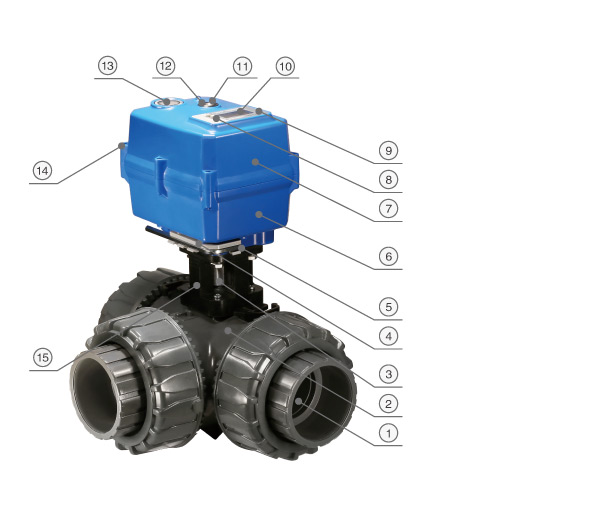

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
UPVC |
1 |
|
2 |
阀体 |
UPVC |
1 |
|
3 |
联轴节 |
304 |
1 |
|
4 |
六角扳手 |
工具钢 |
1 |
|
5 |
六角扳手固定架 |
耐热ABS |
1 |
|
6 |
下盖 |
PC合金 ※ / 压铸铝 |
1 |
|
7 |
上盖 |
PC合金 ※ / 压铸铝 |
1 |
|
8 |
按键 |
橡胶 |
3 |
|
9 |
标签 |
PC |
1 |
|
10 |
1.3寸液晶屏 |
OLED |
1 |
|
11 |
手动轴 |
304 |
1 |
|
12 |
手动轴油封 |
NBR丁腈 |
1 |
|
13 |
指示窗 |
透明PC |
1 |
|
14 |
螺钉 |
304 |
6 |
|
15 |
连接架 |
PA66+GF / 304 |
1 |
|
|
|
|
|
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

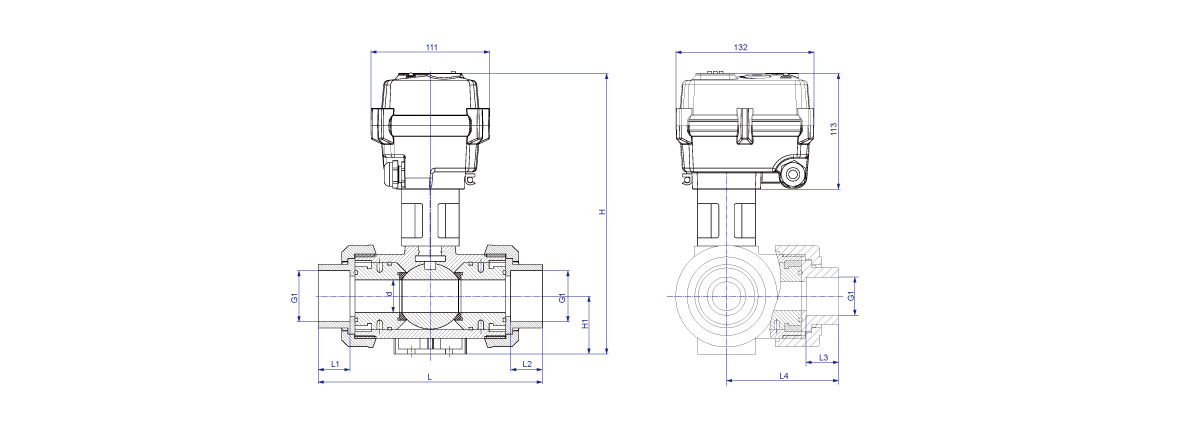

| 外形尺寸图【DN40-DN50】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2=L3 |
G1 |
L4 |
L |
H1 |
H |
W(Kg） |
||||
|
螺纹 |
插粘 |
螺纹 |
插粘 |
螺纹 |
插粘 |
螺纹 |
插粘 |
|||||
|
DN50 |
50.00 |
25.70 |
38.00 |
G2" |
63.00 |
126.75 |
133.25 |
253.50 |
266.50 |
62.00 |
291.50 |
4.70 |
卧式三通流通形式
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
