三片式电动调节球阀特色
■OLED显示屏，无死角，高亮度
■32位高性能CPU，高精度±1.0%/0.5%
■无刷电机，稳定可靠、寿命长
■可选择高速5秒/1秒
■可选择内置断电复位，故障报警，LED指示灯
■有多种流通形式可选
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001

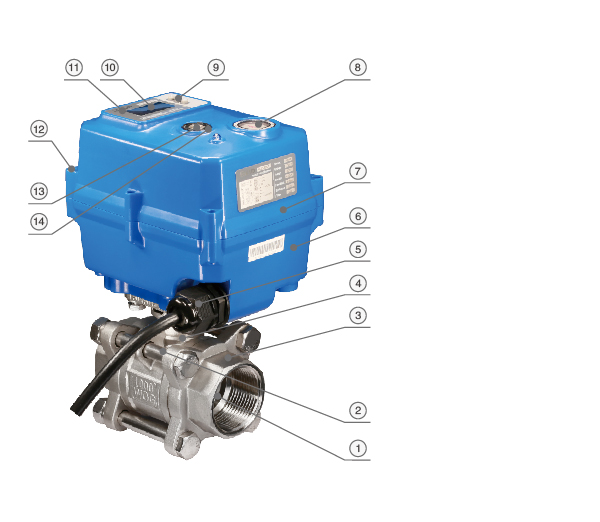

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304/316 |
1 |
|
2 |
螺栓 |
304/316 |
4 |
|
3 |
阀盖 |
304/316 |
2 |
|
4 |
阀体 |
304/316 |
1 |
|
5 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
6 |
下盖 |
耐热ABS/压铸铝 |
1 |
|
7 |
上盖 |
耐热ABS/压铸铝 |
1 |
|
8 |
指示窗 |
透明AS |
1 |
|
9 |
按键 |
橡胶 |
3 |
|
10 |
1.3寸液晶屏 |
OLED |
1 |
|
11 |
标签 |
PC |
1 |
|
12 |
螺钉 |
304 |
6 |
|
13 |
手动轴 |
304 |
1 |
|
14 |
手动轴油封 |
NBR丁腈 |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |
| 外形尺寸图【DN32-DN50，螺纹/承插焊】 | 外形尺寸图【DN32-DN50,对焊】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1 |
D1 |
L |
H1 |
H2 |
H |
F |
W(Kg) |
||||
|
螺纹 |
承插焊 |
对焊 |
螺纹 |
承插焊 |
对焊 |
承插焊 |
对焊 |
|||||||
|
DN32 |
32.00 |
25.00 |
12.70 |
26.50 |
G1-1/4" |
42.60 |
43.00 |
105.00 |
97.00 |
36.50 |
60.00 |
209.70 |
51.70 |
3.40 |
|
DN40 |
38.00 |
23.50 |
12.70 |
29.50 |
G2-1/2" |
48.70 |
50.00 |
113.00 |
113.00 |
40.00 |
70.00 |
223.20 |
55.40 |
4.20 |
|
DN50 |
50.00 |
26.50 |
16.00 |
33.50 |
G2" |
61.1 |
62.00 |
134.00 |
134.00 |
46.50 |
85.00 |
244.70 |
66.50 |
5.50 |
※ 接口螺纹可选NPT、G等，订货时需注明。
※ 高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
