对夹式金属电动调节蝶阀特色
■OLED显示屏，无死角，高亮度
■32位高性能CPU，高精度±1.0%/0.5%
■无刷电机，稳定可靠、寿命长
■可选择高速5秒/1秒
■可选择内置断电复位，故障报警，LED指示灯
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001

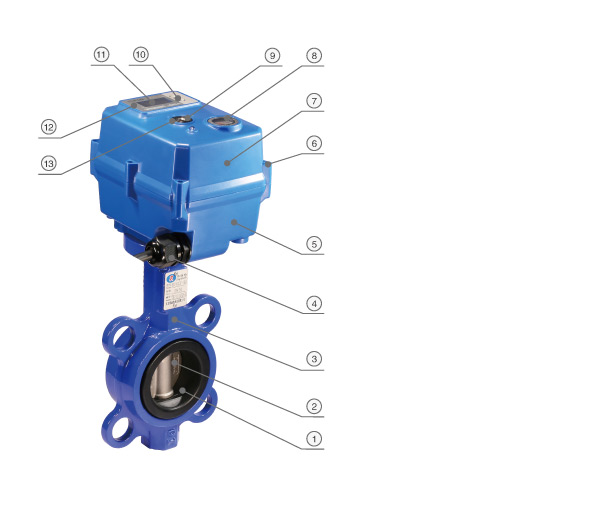

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
蝶板密封 |
EPDM/FPM/NBR |
1 |
|
2 |
蝶板 |
304/316/尼龙包铁 |
1 |
|
3 |
阀体 |
铸铝/铸铁 |
1 |
|
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
5 |
下盖 |
耐热ABS/压铸铝 |
1 |
|
6 |
螺钉 |
304 |
6 |
|
7 |
上盖 |
耐热ABS/压铸铝 |
1 |
|
8 |
指示窗 |
透明AS |
1 |
|
9 |
手动轴 |
304 |
1 |
|
10 |
按键 |
橡胶 |
1 |
|
11 |
1.3寸液晶屏 |
OLED |
3 |
|
12 |
标签 |
PC |
1 |
|
13 |
手动轴油封 |
NBR丁腈 |
1 |
|
※1 |
六角扳手固定架 |
耐热ABS |
1 |
|
※2 |
六角扳手 |
工具钢 |
1 |

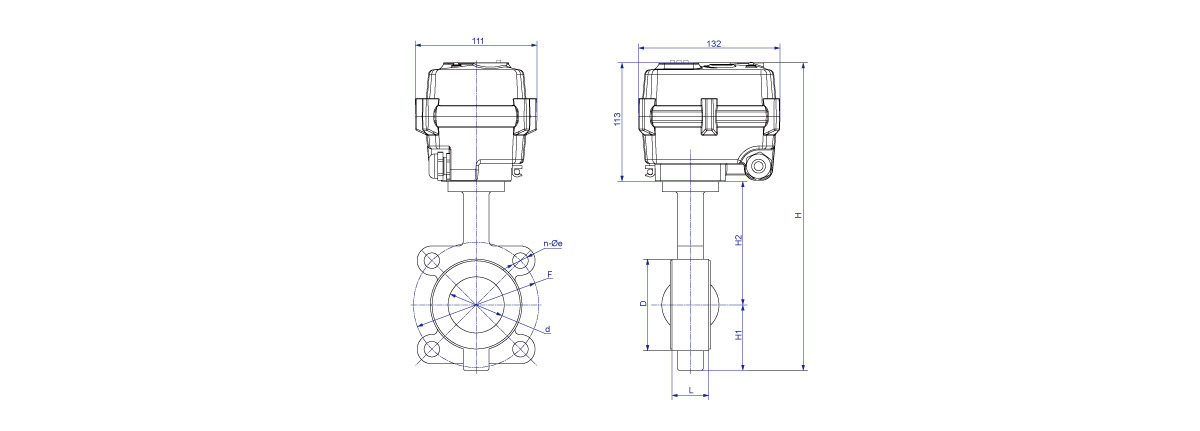

| 外形尺寸图【DN50-DN65】 |
主要尺寸(单位：mm)
|
口径 |
d |
H1 |
H2 |
H |
D |
F |
L |
n-φe |
W（kg） |
|
DN50 |
32.00 |
70.00 |
130.00 |
313.00 |
94.00 |
125.00 |
42.00 |
4-18 |
3.90 |
|
DN65 |
47.00 |
80.00 |
143.00 |
336.00 |
110.00 |
142.00 |
45.00 |
4-22 |
4.10 |
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或尺寸有严格要求的情况，请联系相关销售人员！
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
