金属法兰电动蝶阀特色
■寿命高达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速5秒
■安装要求低，施工简单
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001
| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
蝶板密封 |
EPDM/FPM/NBR |
1 |
|
2 |
蝶板 |
304/316 |
1 |
|
3 |
阀体 |
铸钢 |
1 |
|
4 |
连接架 |
304 |
1 |
|
5 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
6 |
螺钉 |
304 |
6 |
|
7 |
指示窗 |
透明AS |
1 |
|
8 |
标签 |
PC |
1 |
|
9 |
手动轴 |
304 |
1 |
|
10 |
手动轴油封 |
NBR丁腈 |
1 |
|
11 |
上盖 |
耐热ABS/压铸铝 |
1 |
|
12 |
下盖 |
耐热ABS/压铸铝 |
1 |
|
13 |
联轴节 |
304 |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

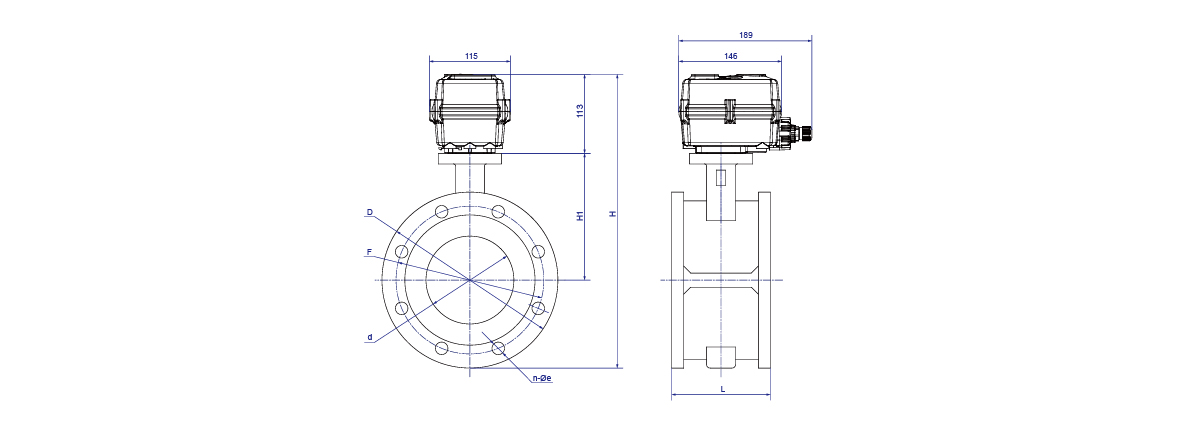

| 外形尺寸图【DN100-DN125】 |
主要尺寸(单位：mm)
|
口径 |
d |
L |
H1 |
H |
D |
F |
n-φe |
W（kg） |
|
DN100 |
100.00 |
127.00 |
165.00 |
388.00 |
220.00 |
180.00 |
8-19 |
13.00 |
|
DN125 |
125.00 |
140.00 |
180.00 |
418.00 |
250.00 |
210.00 |
8-19 |
16.40 |
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
