快装电动蝶阀特色
■寿命高达2万次
■无刷电机,稳定可靠
■可选择内置断电复位
■可选择高速2秒开关
■体积小巧、适合小型设备
■卫生级阀门
■体积小巧、适合小型设备
使用场合
■工业自控设备,仪表产品
■环保、给排水、水处理工程
认证:ISO9001 CE

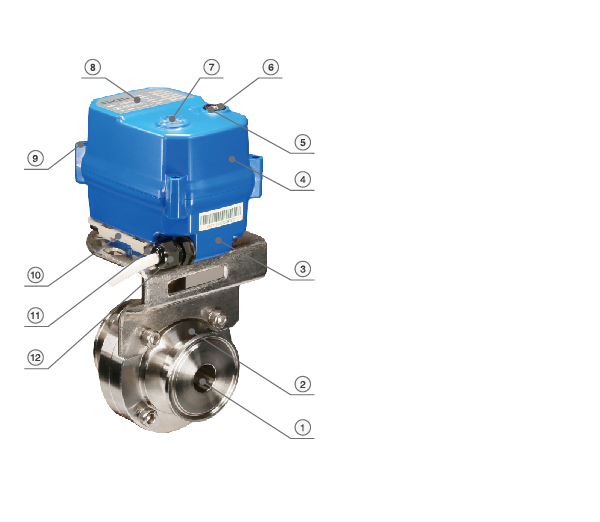

主要部件示意图 | 主要部件材质选择列表 |
序号 |
部件名称 |
可选材质 |
数量 |
1 |
蝶板 |
304/316/316L |
1 |
2 |
阀体 |
304/316/316L |
1 |
3 |
下盖 |
耐热ABS/PC合金 |
1 |
4 |
上盖 |
耐热ABS/PC合金 |
1 |
5 |
手动轴 |
304 |
1 |
6 |
手动轴油封 |
NBR丁腈 |
1 |
7 |
指示窗 |
透明AS |
1 |
8 |
标签 |
PC |
1 |
9 |
螺钉 |
304 |
4 |
10 |
六角扳手固定架 |
耐热ABS |
1 |
11 |
六角扳手 |
工具钢 |
1 |
12 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |

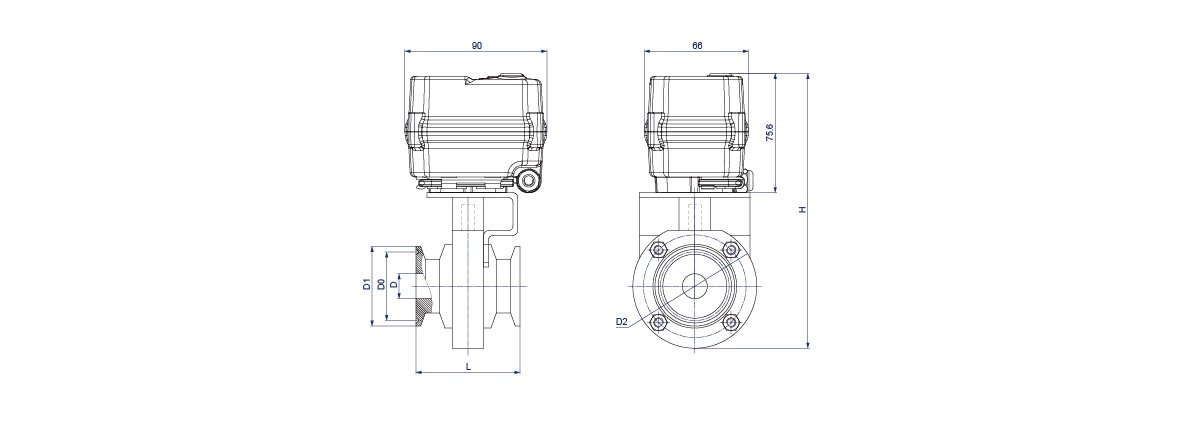

外形尺寸图【DN20-DN25】 |
主要尺寸(单位:mm)
口径 |
D |
D0 |
D1 |
D2 |
L |
H1 |
H |
W(Kg) |
DN20 |
15.80 |
43.50 |
50.50 |
65.00 |
66.00 |
74.50 |
174.10 |
1.84 |
DN25 |
22.40 |
43.50 |
50.50 |
65.00 |
66.00 |
76.00 |
175.60 |
1.89 |
阀球转动角度 |
90°± 2° |
使用寿命 |
2万次 |
防护等级 |
IP67 As Per En60529/GB4208-2008(所有方向) |
手动功能 |
配套六角扳手(必须在断电情况下使用) |
指示窗 |
|
环境温度 |
-20℃至60℃ |
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
相对湿度>85% ----防潮型产品适用 |
|
介质温度 |
0-100℃ |
