对夹式金属电动蝶阀特色
■寿命高达2万次
■无刷电机,稳定可靠
■可选择内置断电复位
■可选择高速2秒开关
■体积小巧、适合小型设备
使用场合
■工业自控设备,仪表产品
■环保、给排水、水处理工程
认证:ISO9001 CE

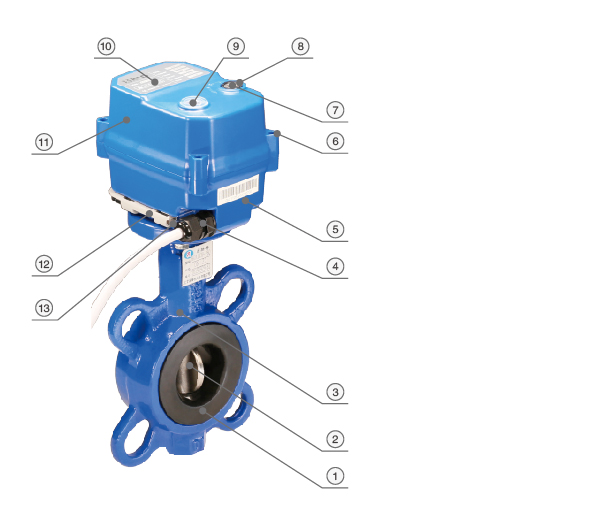

主要部件示意图 | 主要部件材质选择列表 |
序号 |
部件名称 |
可选材质 |
数量 |
1 |
蝶板密封 |
EPDM/FPM/NBR/PTFE |
1 |
2 |
蝶板 |
304/316 |
1 |
3 |
阀体 |
铸铁 |
1 |
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
5 |
下盖 |
耐热ABS/PC合金 |
1 |
6 |
螺钉 |
304 |
4 |
7 |
手动轴 |
304 |
1 |
8 |
手动轴油封 |
NBR丁腈 |
1 |
9 |
指示窗 |
透明AS |
1 |
10 |
标签 |
PC |
1 |
11 |
上盖 |
耐热ABS/PC合金 |
1 |
12 |
六角扳手固定架 |
耐热ABS |
1 |
13 |
六角扳手 |
工具钢 |
1 |

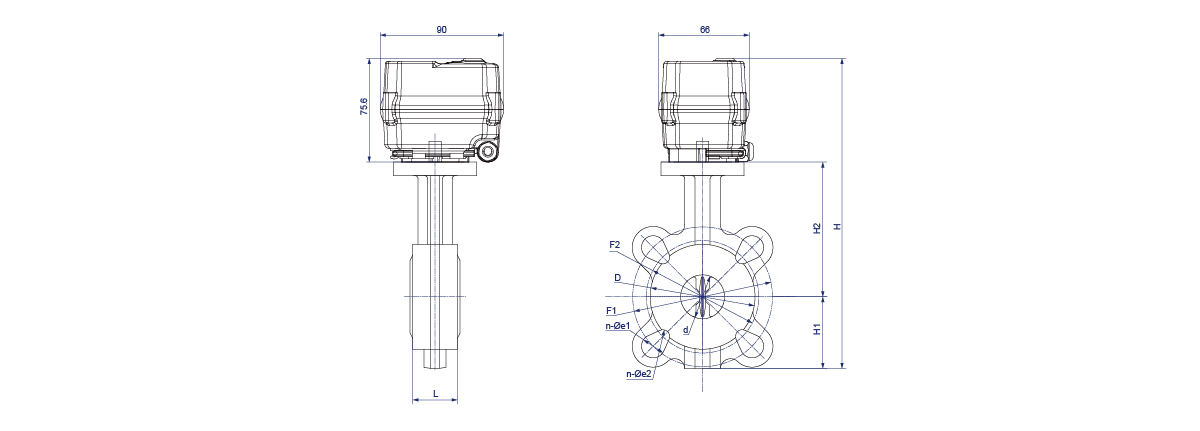

外形尺寸图【DN25-32】 |
主要尺寸(单位:mm)
口径 |
d |
D |
F1 |
F2 |
n-Φe1 |
n-Φe2 |
L |
H1 |
H2 |
H |
W(Kg) |
DN25-32 |
15.80 |
76.50 |
101.90 |
82.00 |
17.00 |
10.00 |
32.40 |
52.25 |
98.25 |
226.10 |
1.70 |
注:接口螺纹可选NPT、G等,订货时需注明。
阀球转动角度 |
90°± 2° |
使用寿命 |
1万次 |
防护等级 |
IP67 As Per En60529/GB4208-2008(所有方向) |
手动功能 |
配套六角扳手(必须在断电情况下使用) |
指示窗 |
|
环境温度 |
-20℃至60℃ |
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
相对湿度>85% ----防潮型产品适用 |
|
介质温度 |
0-100℃ |
