对夹式塑胶电动蝶阀特色
■寿命可达2万次
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速5秒
■阀体为塑胶材料，耐腐蚀强
■体积小巧、适合小型设备
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业
认证：ISO9001

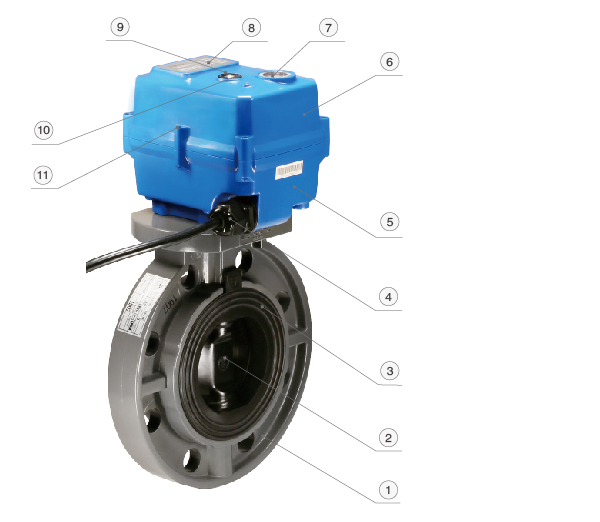

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC |
1 |
|
2 |
蝶板 |
UPVC |
1 |
|
3 |
蝶板密封 |
EPDM |
1 |
|
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
5 |
下盖 |
耐热ABS/压铸铝 |
1 |
|
6 |
上盖 |
耐热ABS/压铸铝 |
1 |
|
7 |
指示窗 |
透明AS |
1 |
|
8 |
标签 |
PC |
1 |
|
9 |
手动轴 |
304 |
1 |
|
10 |
手动轴油封 |
NBR丁腈 |
1 |
|
11 |
螺钉 |
304 |
6 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |
|

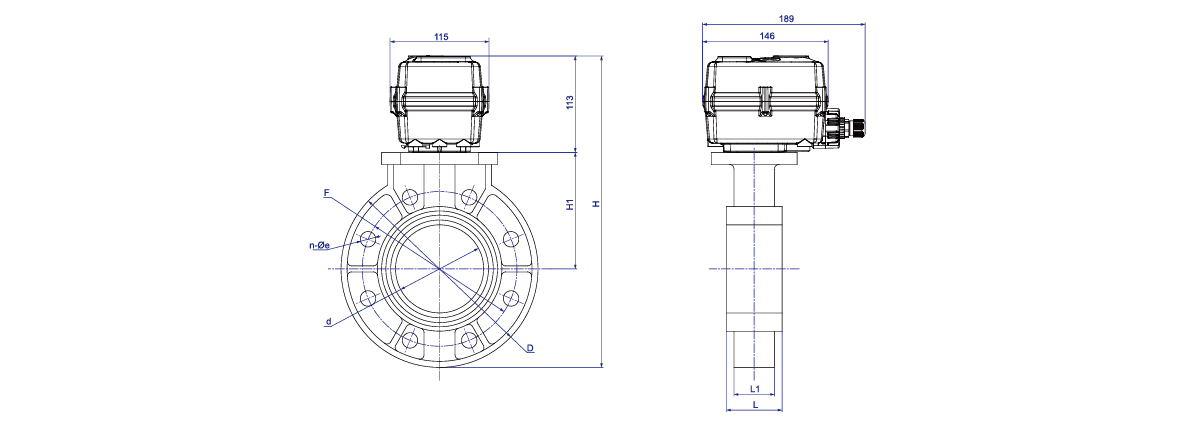

外形尺寸图【DN125-DN150】 |
主要尺寸(单位：mm)
|
口径 |
d |
H1 |
H |
JIS |
ANSI |
DIN |
L1 |
L |
D |
W(Kg) |
|||
|
n-Φe |
F |
n-Φe |
F |
n-Φe |
F |
||||||||
|
DN125 |
130.00 |
165.00 |
406.50 |
8-23 |
210.00 |
8-22 |
216.00 |
8-18 |
210.00 |
57.00 |
69.00 |
257.00 |
5.90 |
|
DN150 |
153.00 |
177.00 |
432.50 |
8-23 |
240.00 |
8-22 |
241.00 |
8-22 |
240.00 |
62.00 |
70.50 |
285.00 |
6.80 |
主国内品牌对夹式塑胶蝶阀主要尺寸（单位：mm）
|
口径 |
d |
H1 |
L |
H |
F |
n-φe |
W(Kg) |
|
DN125 |
127.00 |
157.00 |
68.00 |
391.00 |
213.00 |
8-24 |
5.90 |
|
DN150 |
152.00 |
170.00 |
73.00 |
391.00 |
240.00 |
8-24 |
6.80 |
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
