三片式不锈钢球阀特色
■寿命可达2万次※
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速5秒
■体积小巧、适合小型设备
※此数值为实验室环境测试所得，具体根据使用情况有差异。
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001

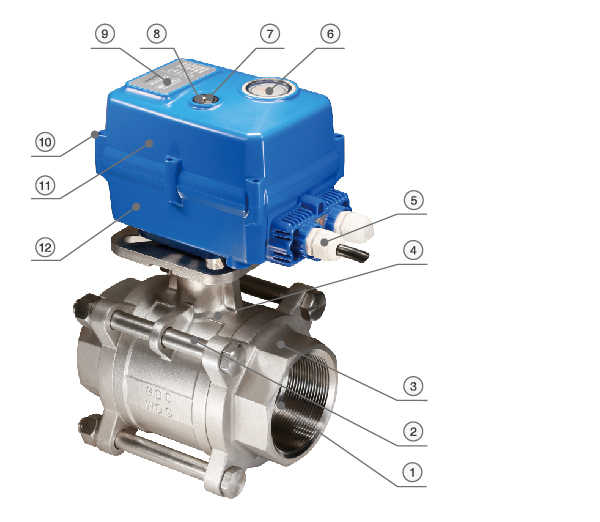

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀球 |
304/316 |
1 |
|
2 |
螺栓 |
304/316 |
4 |
|
3 |
阀盖 |
304/316 |
2 |
|
4 |
阀体 |
304/316 |
1 |
|
5 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
6 |
指示窗 |
透明PC |
1 |
|
7 |
手动轴 |
304 |
1 |
|
8 |
手动轴油封 |
NBR丁腈 |
1 |
|
9 |
标签 |
PC |
1 |
|
10 |
螺钉 |
304 |
6 |
|
11 |
上盖 |
PC合金 / 压铸铝※ |
1 |
|
12 |
下盖 |
PC合金 / 压铸铝※ |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

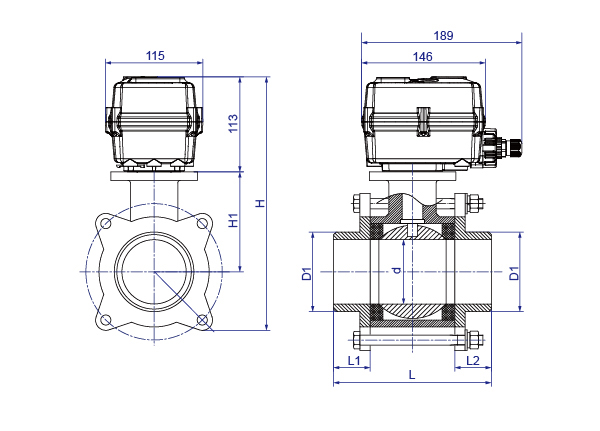

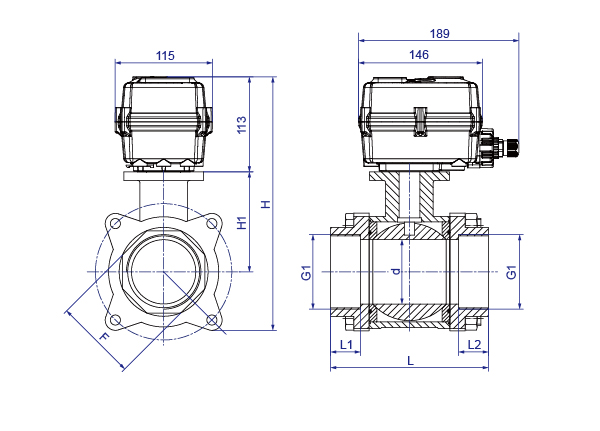

| 外形尺寸图【DN80,螺纹/承插焊】 | 外形尺寸图【DN80,对焊】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1 |
D1 |
L |
H1 |
H |
F |
W(Kg) |
||||
|
螺纹 |
承插焊 |
对焊 |
螺纹 |
承插焊 |
对焊 |
螺纹/承插焊 |
对焊 |
||||||
|
DN80 |
76.00 |
35.00 |
16.00 |
43.00 |
G3” |
89.80 |
94.00 |
186.00 |
192.00 |
118.00 |
300 |
97.00 |
13.50 |
| DN100 | 94.00 | 40.00 | 19.00 | 45.00 | G4” | 115.50 | 114.00 | 220.00 | 220.00 | 130.00 | 348.00 | ||
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次(此数值为实验室环境测试所得，具体根据使用情况有差异) |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃(其它环境温度可定制) |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
※在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
